ZWROTNICA GŁOŚNIKOWA VIBE OPTIXOVERHPX-V6 DO TWEETERA HPF 4,1 kHz 12 dB/okt.

O marce

VIBE to brytyjska marka Car Audio specjalizująca się w produkcji głośników samochodowych, subwooferów, wzmacniaczy oraz akcesoriów przeznaczonych do budowy i modernizacji samochodowych systemów nagłośnienia.

Producent oferuje zarówno rozwiązania do poprawy fabrycznego nagłośnienia, jak i komponenty do bardziej zaawansowanych instalacji Car Audio, w których istotne są jakość dźwięku, możliwości konfiguracji oraz odpowiednie dopasowanie poszczególnych elementów systemu.

O produkcie

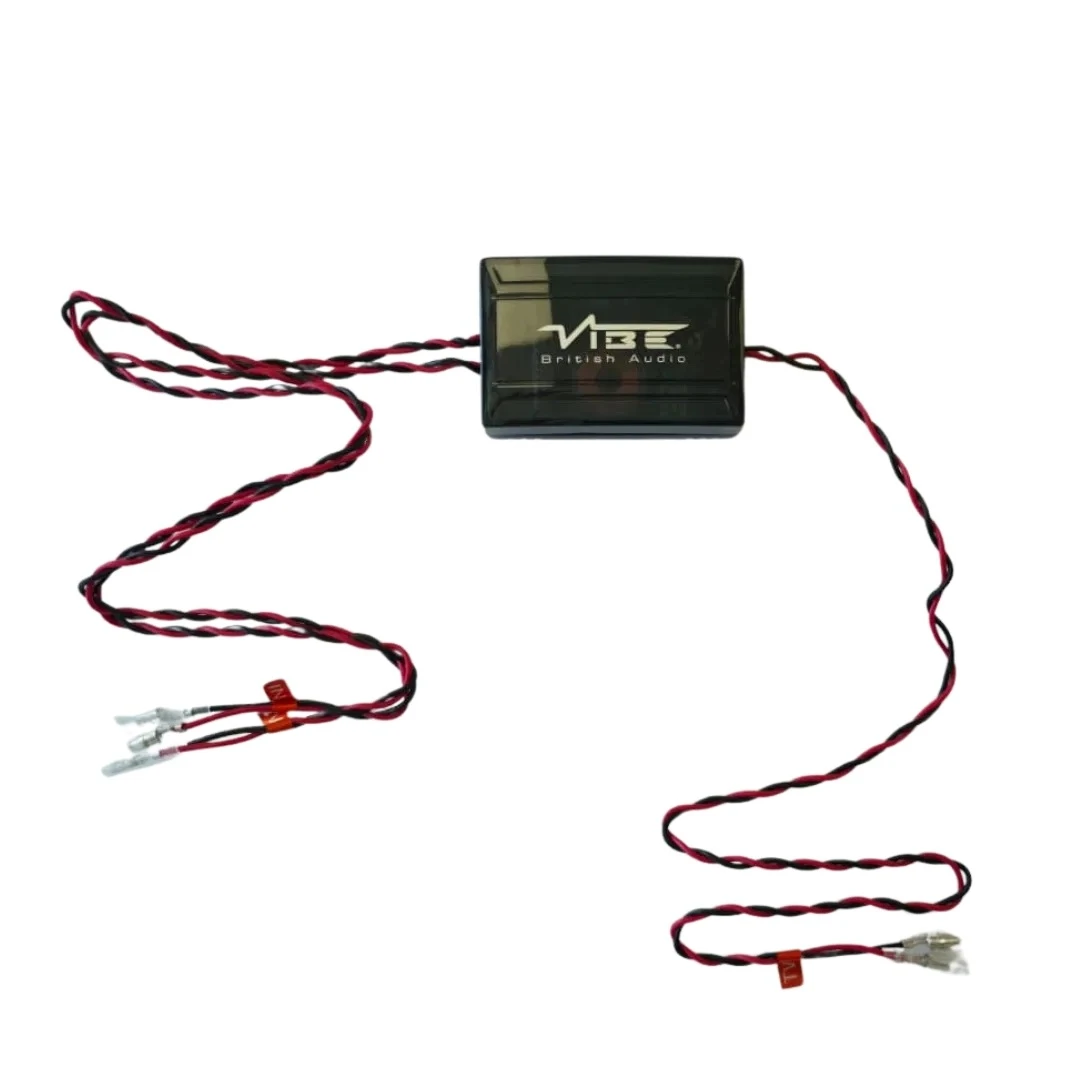

VIBE OPTIXOVERHPX-V6 TO PASYWNA ZWROTNICA GŁOŚNIKOWA TYPU HIGH PASS, PRZEZNACZONA DO FILTROWANIA SYGNAŁU DOPROWADZANEGO DO SAMOCHODOWYCH GŁOŚNIKÓW WYSOKOTONOWYCH.

Urządzenie wykorzystuje filtr górnoprzepustowy o częstotliwości podziału 4,1 kHz i nachyleniu 12 dB/okt., ograniczający niskie częstotliwości, które mogłyby przeciążyć delikatną cewkę tweetera.

Zastosowana charakterystyka Bessel pozwala uzyskać odpowiedni przebieg filtracji i kontrolowane przejście pomiędzy zakresami częstotliwości.

Dodatkową zaletą jest trzystopniowa regulacja poziomu głośnika wysokotonowego +3 dB / 0 dB / -3 dB, umożliwiająca dopasowanie intensywności wysokich tonów do pozostałych głośników oraz akustyki wnętrza samochodu.

Zwrotnica posiada również zabezpieczenie przeciążeniowe PTC, które pomaga ograniczyć ryzyko uszkodzenia tweetera podczas nadmiernego obciążenia.

Pasywna zwrotnica górnoprzepustowa High Pass

VIBE OPTIXOVERHPX-V6 została zaprojektowana do współpracy z głośnikami wysokotonowymi, które wymagają odpowiedniego ograniczenia niskich częstotliwości.

Tweeter odpowiada za odtwarzanie górnej części pasma akustycznego i nie powinien otrzymywać pełnego zakresu częstotliwości bez odpowiedniej filtracji.

Zastosowany pasywny filtr HPF ogranicza sygnały poniżej częstotliwości podziału, zmniejszając obciążenie głośnika wysokotonowego.

Ponieważ jest to zwrotnica pasywna, nie wymaga osobnego zasilania i montowana jest w torze sygnałowym pomiędzy wzmacniaczem a tweeterem.

Rozwiązanie sprawdza się podczas budowy zestawów komponentowych oraz modernizacji instalacji wykorzystujących oddzielne głośniki wysokotonowe.

Częstotliwość podziału 4,1 kHz

Zwrotnica VIBE OPTIXOVERHPX-V6 posiada częstotliwość podziału wynoszącą:

4,1 kHz

Oznacza to, że filtr rozpoczyna stopniowe ograniczanie sygnału w zakresie poniżej określonej częstotliwości, pozostawiając wyższe pasmo przeznaczone do odtwarzania przez tweeter.

Odpowiedni dobór częstotliwości podziału ma duże znaczenie dla bezpieczeństwa głośnika wysokotonowego oraz prawidłowego połączenia jego charakterystyki z pozostałymi przetwornikami.

Przed montażem należy sprawdzić, czy zastosowany tweeter jest przystosowany do współpracy ze zwrotnicą o takich parametrach.

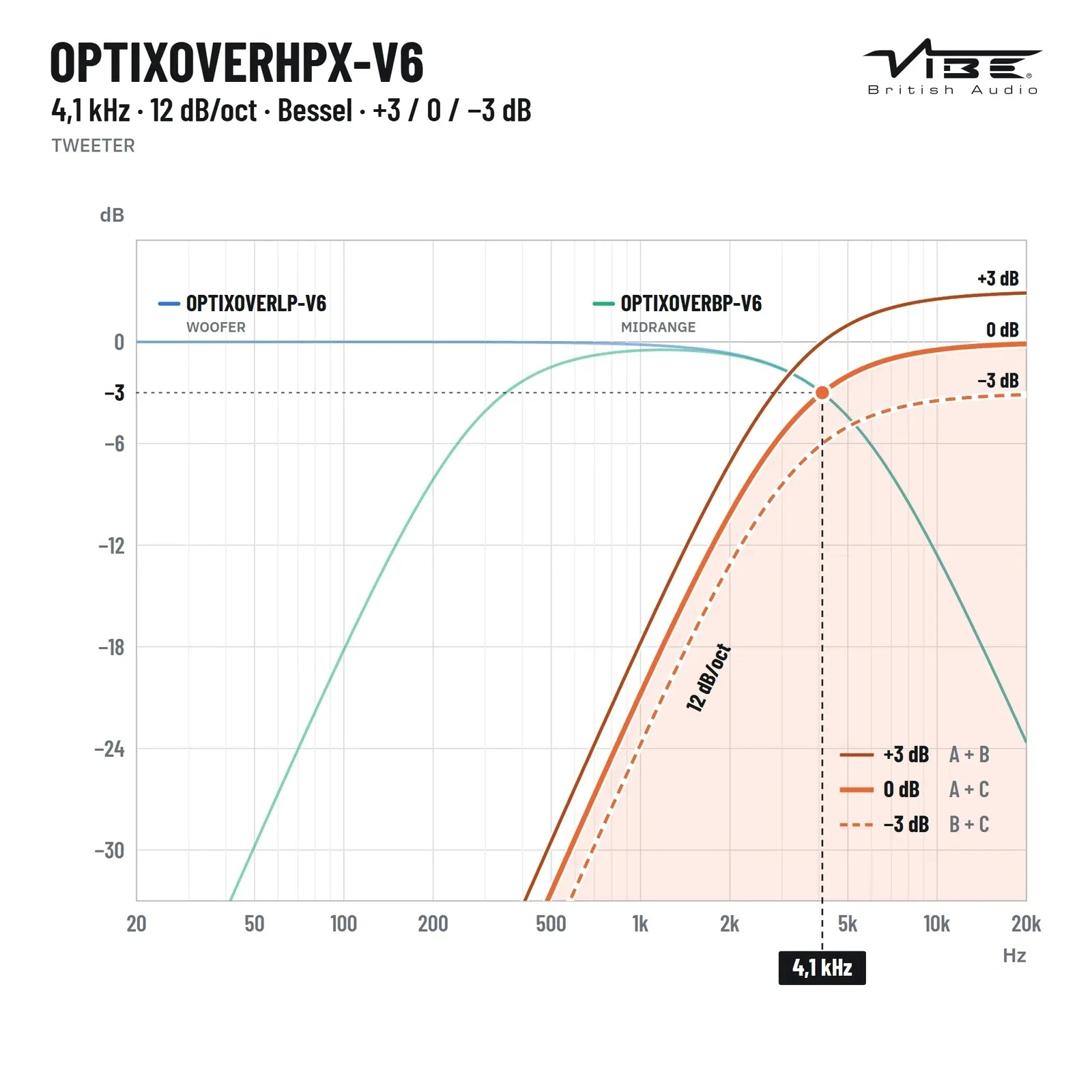

Filtr Bessel 12 dB/okt.

VIBE OPTIXOVERHPX-V6 wykorzystuje filtr o charakterystyce Bessel i nachyleniu 12 dB na oktawę.

Nachylenie 12 dB/okt. oznacza, że wraz ze spadkiem częstotliwości poniżej punktu podziału sygnał jest stopniowo tłumiony.

W porównaniu z prostym filtrem pierwszego rzędu o nachyleniu 6 dB/okt. zastosowane rozwiązanie zapewnia bardziej zdecydowane ograniczanie niższych częstotliwości.

Charakterystyka Bessel jest ceniona za korzystne właściwości fazowe i odpowiedź czasową.

Dzięki temu zwrotnica stanowi praktyczne rozwiązanie do systemów, w których ważne jest odpowiednie filtrowanie sygnału oraz integracja tweetera z pozostałymi głośnikami.

Trzystopniowa regulacja poziomu tweetera

Jedną z najważniejszych zalet VIBE OPTIXOVERHPX-V6 jest możliwość regulacji poziomu głośnika wysokotonowego.

Do dyspozycji użytkownika są trzy ustawienia:

+3 dB – podwyższony poziom wysokich tonów

0 dB – neutralny poziom wysokich tonów

-3 dB – obniżony poziom wysokich tonów

Regulacja pozwala dostosować intensywność wysokich częstotliwości do miejsca montażu tweetera, charakterystyki pozostałych głośników oraz indywidualnych preferencji.

Przykładowo, gdy tweeter zamontowany jest blisko słuchacza i wysokie tony są zbyt intensywne, ustawienie -3 dB może pomóc uzyskać bardziej zrównoważone brzmienie.

Z kolei ustawienie +3 dB pozwala zwiększyć udział wysokich częstotliwości w odbieranym dźwięku.

Regulacja za pomocą zworek

Zmiana poziomu tweetera odbywa się za pomocą zworek znajdujących się na zwrotnicy.

Producent przewidział następujące konfiguracje:

+3 dB – zworki A + B

0 dB – zworki A + C

-3 dB – zworki B + C

Takie rozwiązanie umożliwia zmianę ustawień bez konieczności stosowania dodatkowych regulatorów lub modyfikowania układu elektronicznego.

Regulację należy wykonywać przy wyłączonym systemie audio, zgodnie z oznaczeniami znajdującymi się na zwrotnicy.

Zabezpieczenie przeciążeniowe PTC

VIBE OPTIXOVERHPX-V6 wyposażono w element zabezpieczający PTC, którego zadaniem jest ograniczenie ryzyka uszkodzenia głośnika wysokotonowego podczas nadmiernego obciążenia.

Element PTC reaguje na wzrost temperatury związany z przepływem prądu, zwiększając swoją rezystancję w przypadku przeciążenia.

Pozwala to ograniczyć energię dostarczaną do tweetera w niekorzystnych warunkach pracy.

Zabezpieczenie stanowi dodatkową ochronę głośnika, jednak nie zastępuje prawidłowego doboru mocy wzmacniacza, częstotliwości podziału ani odpowiedniej konfiguracji systemu.

Dopasowanie wysokich tonów do akustyki samochodu

Wnętrze samochodu stanowi wymagające środowisko akustyczne ze względu na niewielką przestrzeń, asymetryczne rozmieszczenie głośników oraz odbicia dźwięku od szyb i elementów wyposażenia.

W zależności od miejsca montażu tweeter może brzmieć zbyt intensywnie lub być niewystarczająco słyszalny względem pozostałych głośników.

Dzięki regulacji +3 dB / 0 dB / -3 dB zwrotnica VIBE OPTIXOVERHPX-V6 umożliwia skorygowanie poziomu wysokich częstotliwości.

Rozwiązanie pozwala lepiej dopasować charakter brzmienia systemu bez konieczności wymiany głośnika wysokotonowego.

Kompaktowa konstrukcja

VIBE OPTIXOVERHPX-V6 posiada niewielkie wymiary:

76 × 49 × 22 mm

Kompaktowa obudowa ułatwia znalezienie odpowiedniego miejsca montażowego we wnętrzu samochodu.

Zwrotnica może zostać umieszczona w odpowiednio zabezpieczonej przestrzeni instalacyjnej, z zachowaniem dostępu do zworek regulacyjnych.

Podczas montażu należy zadbać o stabilne mocowanie oraz ochronę urządzenia przed wilgocią i uszkodzeniami mechanicznymi.

Dane techniczne

Producent: VIBE

Model: OPTIXOVERHPX-V6

Typ: pasywna zwrotnica głośnikowa

Przeznaczenie: głośnik wysokotonowy (tweeter)

Rodzaj filtra: górnoprzepustowy High Pass (HPF)

Częstotliwość podziału: 4,1 kHz

Nachylenie filtra: 12 dB/okt.

Charakterystyka filtra: Bessel

Regulacja poziomu tweetera: +3 dB / 0 dB / -3 dB

Ustawienie +3 dB: zworki A + B

Ustawienie 0 dB: zworki A + C

Ustawienie -3 dB: zworki B + C

Sposób regulacji: zworki

Zabezpieczenie przeciążeniowe: PTC

Rodzaj konstrukcji: pasywna

Wymagane osobne zasilanie: nie

Wysokość: 22 mm

Szerokość: 76 mm

Głębokość: 49 mm

Zastosowanie

VIBE OPTIXOVERHPX-V6 przeznaczona jest do samochodowych systemów nagłośnienia wykorzystujących oddzielne głośniki wysokotonowe.

Może być stosowana podczas budowy zestawów komponentowych, wymiany fabrycznych tweeterów oraz tworzenia indywidualnie konfigurowanych instalacji Car Audio.

Zwrotnica pozwala ograniczyć niskie częstotliwości docierające do tweetera, a dodatkowa regulacja poziomu wysokich tonów ułatwia dopasowanie jego pracy do pozostałych elementów systemu.

Przed montażem należy sprawdzić zgodność częstotliwości podziału, impedancji oraz parametrów zastosowanego głośnika wysokotonowego.

Zawartość zestawu

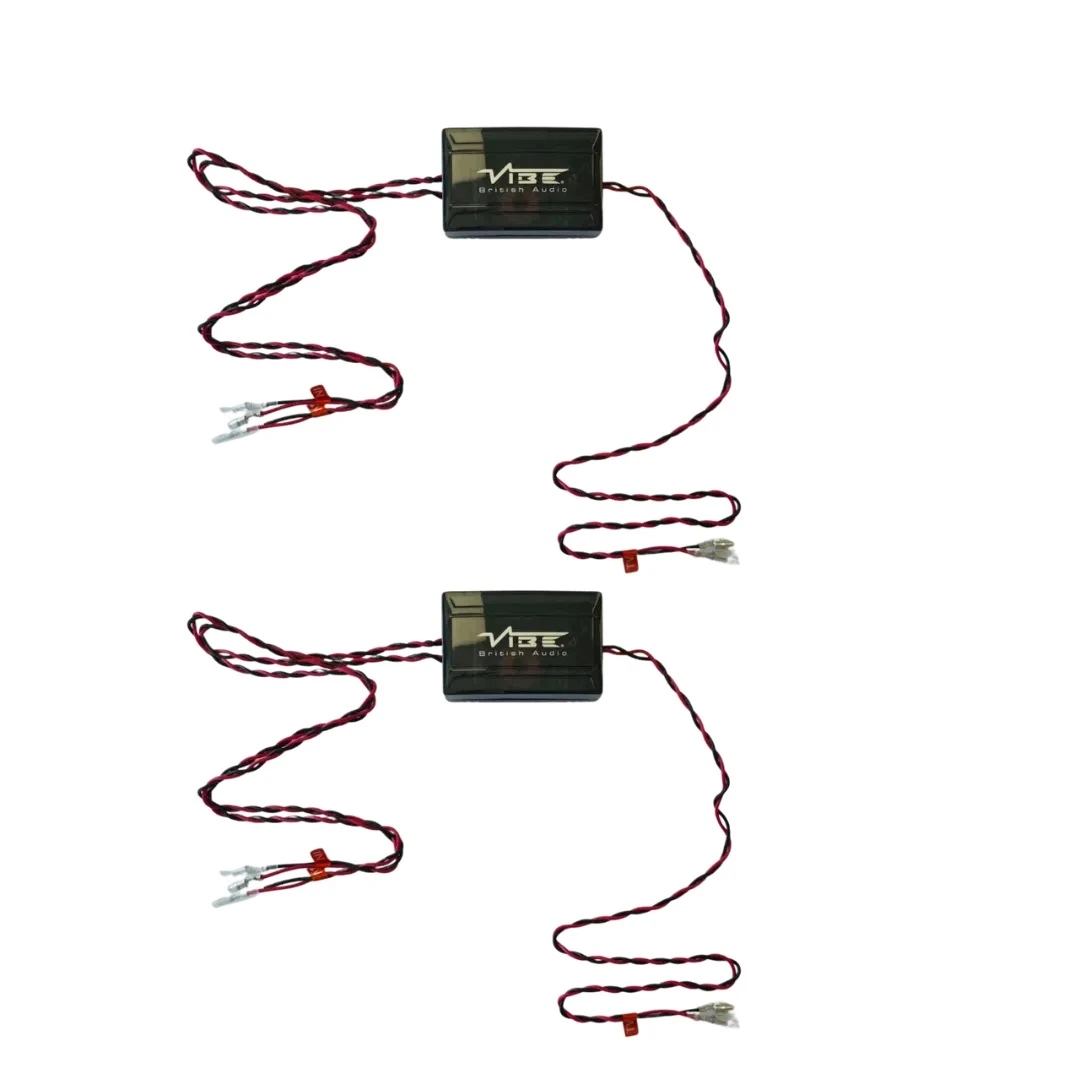

Zwrotnica głośnikowa VIBE OPTIXOVERHPX-V6

Liczbę sztuk w opakowaniu należy potwierdzić przed publikacją oferty.

Podsumowanie

VIBE OPTIXOVERHPX-V6 to pasywna zwrotnica górnoprzepustowa przeznaczona do filtrowania sygnału doprowadzanego do samochodowych głośników wysokotonowych.

Połączenie częstotliwości podziału 4,1 kHz, nachylenia 12 dB/okt. oraz charakterystyki Bessel pozwala odpowiednio ograniczyć niskie częstotliwości i dopasować pracę tweetera do systemu nagłośnienia.

Trzystopniowa regulacja +3 dB / 0 dB / -3 dB, wygodna konfiguracja za pomocą zworek oraz zabezpieczenie PTC zwiększają funkcjonalność urządzenia.

To praktyczne rozwiązanie dla osób budujących lub modernizujących samochodowy system Car Audio z oddzielnymi głośnikami wysokotonowymi.
