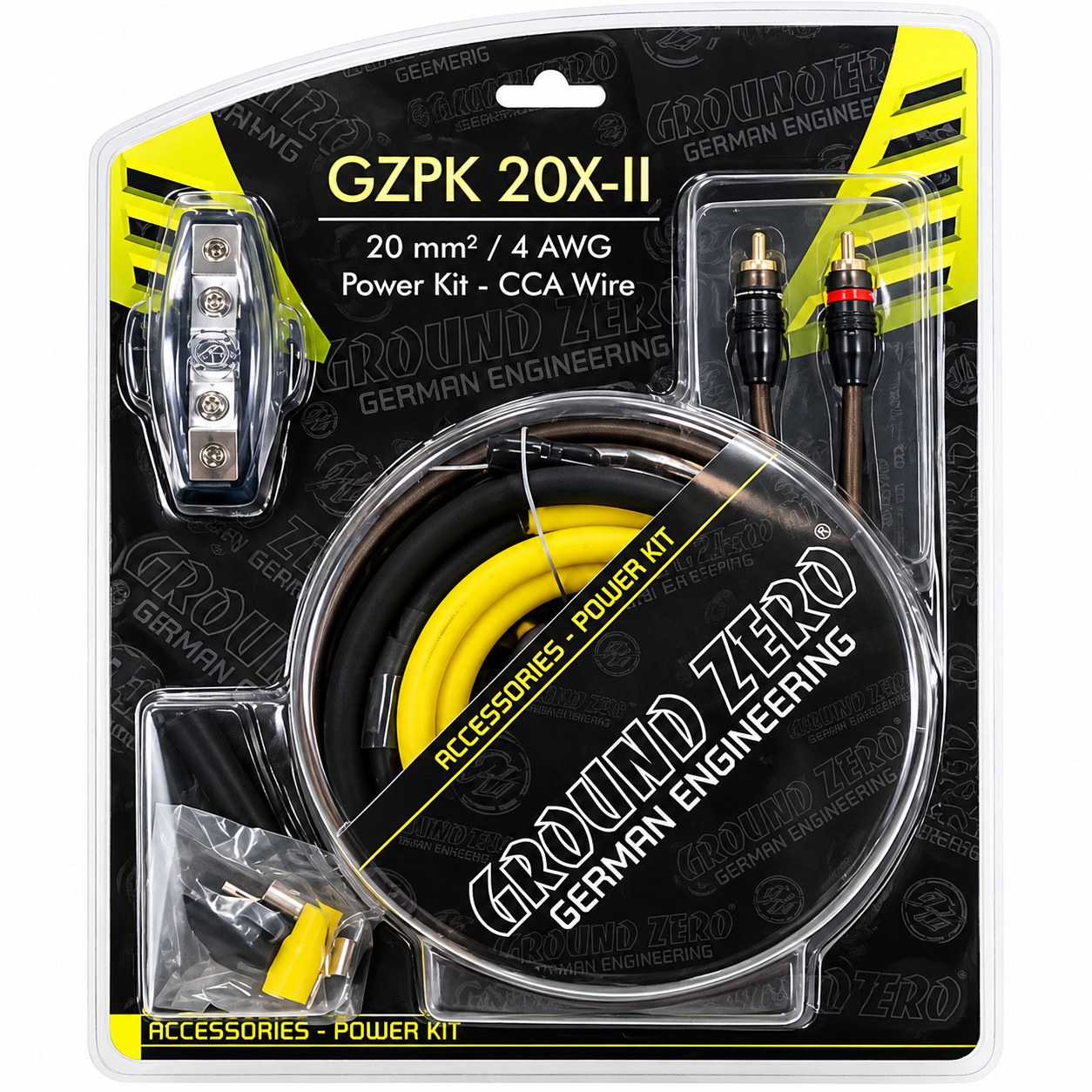

GROUND ZERO GZPK 20X-II – ZESTAW KABLI DO WZMACNIACZA 20 mm² CCA Z RCA I BEZPIECZNIKIEM MINI-ANL 80A

O marce

Ground Zero to uznany producent sprzętu Car Audio, oferujący wzmacniacze, subwoofery, głośniki oraz akcesoria przeznaczone do budowy samochodowych systemów nagłośnienia.

W ofercie marki znajdują się również zestawy przewodów instalacyjnych, umożliwiające wykonanie połączeń zasilających i sygnałowych podczas montażu dodatkowych wzmacniaczy samochodowych.

Ground Zero GZPK 20X-II to kompletny zestaw okablowania przeznaczony do instalacji wzmacniacza w samochodzie.

O produkcie

GROUND ZERO GZPK 20X-II TO ZESTAW PRZEWODÓW DO WZMACNIACZA SAMOCHODOWEGO, WYPOSAŻONY W KABLE ZASILAJĄCE CCA O PRZEKROJU 20 mm², POTRÓJNIE EKRANOWANY PRZEWÓD RCA 5 m Z REMOTE ORAZ OPRAWKĘ Z BEZPIECZNIKIEM MINI-ANL 80A.

Zestaw został przygotowany z myślą o montażu dodatkowego wzmacniacza samochodowego bez konieczności osobnego kompletowania podstawowych przewodów zasilających i sygnałowych.

W komplecie znajduje się przewód zasilający o długości 5,2 m oraz przewód masowy o długości 0,8 m, oba o przekroju 20 mm².

Za przesył sygnału audio odpowiada 5-metrowy kabel RCA z potrójnym ekranowaniem, wyposażony w dodatkowy przewód REMOTE służący do sterowania włączaniem wzmacniacza.

Zestaw uzupełniają oprawka bezpiecznika Mini-ANL, bezpiecznik 80A oraz końcówki i akcesoria montażowe.

Ground Zero GZPK 20X-II stanowi praktyczne rozwiązanie do budowy instalacji Car Audio z dodatkowym wzmacniaczem głośnikowym lub subwooferowym, pod warunkiem prawidłowego doboru przekroju przewodów i zabezpieczenia do wymagań instalacji.

Przewody zasilające CCA 20 mm²

Jednym z podstawowych elementów zestawu Ground Zero GZPK 20X-II są przewody zasilające o przekroju 20 mm², wykonane w technologii CCA.

CCA (Copper Clad Aluminum) oznacza aluminium pokryte warstwą miedzi.

Przewody tego typu są stosowane w samochodowych instalacjach audio jako alternatywa dla przewodów wykonanych w całości z miedzi.

Należy jednak pamiętać, że CCA ma większą rezystancję elektryczną niż miedź OFC o takim samym przekroju.

Z tego względu przy doborze okablowania trzeba uwzględnić materiał przewodnika, długość instalacji, pobór prądu wzmacniacza oraz dopuszczalny spadek napięcia.

Sam przekrój 20 mm² nie oznacza automatycznie, że zestaw będzie odpowiedni do każdego wzmacniacza dużej mocy.

Przewód zasilający 5,2 m

W zestawie znajduje się żółty przewód zasilający o długości 5,2 m i przekroju 20 mm².

Służy on do doprowadzenia dodatniego zasilania z akumulatora do wzmacniacza samochodowego.

Długość 5,2 m umożliwia wykonanie instalacji w wielu samochodach osobowych, również wtedy, gdy wzmacniacz znajduje się w bagażniku.

Przewód należy poprowadzić odpowiednio zabezpieczoną trasą, unikając ostrych krawędzi, wysokiej temperatury i ruchomych elementów pojazdu.

Bezpiecznik główny powinien znajdować się możliwie blisko dodatniego zacisku akumulatora, zgodnie z zasadami prawidłowego zabezpieczania instalacji.

Przed zakupem warto sprawdzić długość planowanej trasy przewodu i uwzględnić niezbędny zapas montażowy.

Przewód masowy 0,8 m

Ground Zero GZPK 20X-II zawiera czarny przewód masowy o długości 0,8 m i przekroju 20 mm².

Jego zadaniem jest wykonanie połączenia masowego wzmacniacza z odpowiednim punktem instalacji elektrycznej samochodu.

Prawidłowo wykonane połączenie masowe ma duże znaczenie dla stabilnej pracy wzmacniacza.

Miejsce połączenia powinno zapewniać dobry kontakt elektryczny, a punkt mocowania musi być odpowiednio przygotowany i zabezpieczony przed korozją.

Należy unikać przypadkowych połączeń z elementami, które nie zapewniają właściwej ciągłości elektrycznej.

Długość 0,8 m pozwala na wykonanie krótkiego połączenia masowego, jeśli odpowiedni punkt znajduje się w pobliżu wzmacniacza.

Potrójnie ekranowany kabel RCA 5 m

W zestawie zastosowano kabel sygnałowy RCA o długości 5 metrów z potrójnym ekranowaniem.

Przewód RCA odpowiada za przesył analogowego sygnału audio pomiędzy jednostką źródłową a wzmacniaczem samochodowym.

Potrójne ekranowanie pomaga ograniczać wpływ zakłóceń elektromagnetycznych na przesyłany sygnał.

Jest to szczególnie istotne w samochodzie, gdzie przewody sygnałowe mogą przebiegać w pobliżu fabrycznej instalacji elektrycznej.

Odpowiednie ekranowanie zmniejsza podatność przewodu na zakłócenia, jednak nie zastępuje prawidłowego prowadzenia okablowania i właściwego wykonania połączeń masowych.

Długość 5 metrów sprawdza się w wielu instalacjach, w których wzmacniacz montowany jest w tylnej części samochodu.

Zintegrowany przewód REMOTE

Kabel RCA dołączony do Ground Zero GZPK 20X-II posiada dodatkowy przewód REMOTE.

Przewód ten służy do przekazywania sygnału sterującego włączaniem wzmacniacza samochodowego.

Dzięki jego zintegrowaniu z kablem sygnałowym nie trzeba prowadzić osobnego przewodu REMOTE przez całą długość pojazdu.

Rozwiązanie to upraszcza montaż i pozwala uporządkować instalację.

Przewód należy podłączyć do odpowiedniego wyjścia sterującego jednostki źródłowej oraz wejścia REM wzmacniacza.

REMOTE nie jest przewodem służącym do głównego zasilania wzmacniacza.

Bezpiecznik Mini-ANL 80A

Ground Zero GZPK 20X-II wyposażono w oprawkę bezpiecznika Mini-ANL oraz bezpiecznik o wartości 80A.

Bezpiecznik stanowi element zabezpieczenia przewodu zasilającego przed skutkami nadmiernego przepływu prądu, w szczególności podczas zwarcia.

Jego zadaniem jest ograniczenie ryzyka przegrzania przewodu i uszkodzenia instalacji.

Wartość 80A jest parametrem bezpiecznika dołączonego do zestawu, a nie automatycznym potwierdzeniem dopuszczalnej obciążalności przewodu CCA 20 mm² w każdej instalacji.

Dobór zabezpieczenia powinien uwzględniać materiał przewodnika, przekrój, długość, sposób prowadzenia przewodu oraz warunki pracy.

Jeżeli obliczona bezpieczna obciążalność instalacji wymaga mniejszego zabezpieczenia, należy zastosować bezpiecznik o odpowiednio niższej wartości.

Nie należy zwiększać wartości bezpiecznika bez sprawdzenia parametrów całej instalacji.

Elastyczne przewody – wygodny montaż

Zestaw Ground Zero GZPK 20X-II został przygotowany do zastosowań w samochodowych instalacjach Car Audio.

Przewody umożliwiają prowadzenie okablowania wzdłuż progów, pod elementami tapicerki oraz w odpowiednio przygotowanych kanałach instalacyjnych.

Podczas montażu należy zachować odpowiedni promień gięcia i unikać nadmiernego naprężania przewodów.

W miejscach przejścia przez elementy metalowe należy stosować właściwe zabezpieczenia chroniące izolację przed przetarciem.

Prawidłowe ułożenie okablowania wpływa zarówno na bezpieczeństwo instalacji, jak i późniejszą wygodę serwisowania systemu.

Kompletny zestaw do montażu wzmacniacza

Ground Zero GZPK 20X-II zawiera podstawowe elementy potrzebne do wykonania instalacji zasilającej i sygnałowej wzmacniacza samochodowego.

W jednym komplecie znajdują się przewody dodatniego zasilania i masy, kabel RCA z REMOTE, oprawka bezpiecznika oraz akcesoria montażowe.

Takie rozwiązanie ułatwia przygotowanie instalacji i ogranicza konieczność osobnego dobierania poszczególnych elementów.

Zestaw może być wykorzystany podczas montażu wzmacniacza głośnikowego, monobloku subwooferowego lub rozbudowy fabrycznego systemu nagłośnienia.

Ostateczna kompatybilność zależy od wymagań prądowych wzmacniacza, długości przewodów i konfiguracji całego systemu.

Dane techniczne

Parametry podstawowe

Marka: Ground Zero

Model: GZPK 20X-II

Typ: zestaw przewodów do wzmacniacza samochodowego

Materiał przewodów zasilających: CCA – aluminium pokryte miedzią

Przekrój przewodów zasilających: 20 mm²

Przewód dodatniego zasilania

Długość: 5,2 m

Przekrój: 20 mm²

Materiał: CCA

Kolor: żółty

Przewód masowy

Długość: 0,8 m

Przekrój: 20 mm²

Materiał: CCA

Kolor: czarny

Przewód sygnałowy

Typ: RCA

Długość: 5 m

Ekranowanie: potrójne (Triple Shielded)

Przewód REMOTE: tak, zintegrowany z kablem RCA

Zabezpieczenie instalacji

Typ oprawki: Mini-ANL

Bezpiecznik w zestawie: 80A

Akcesoria

Końcówki przewodów: w zestawie

Akcesoria montażowe: w zestawie

Zastosowanie

Ground Zero GZPK 20X-II przeznaczony jest do instalacji dodatkowych wzmacniaczy samochodowych.

Może być wykorzystany podczas montażu wzmacniacza zasilającego głośniki przednie, wzmacniacza wielokanałowego lub monobloku subwooferowego.

Sprawdzi się również podczas modernizacji fabrycznego nagłośnienia, jeżeli system wymaga doprowadzenia osobnego zasilania oraz analogowego sygnału RCA.

Przewody CCA 20 mm² pozwalają wykonać instalację zasilającą, natomiast potrójnie ekranowany kabel RCA 5 m odpowiada za przesył sygnału audio.

Zintegrowany przewód REMOTE ułatwia sterowanie wzmacniaczem, a oprawka Mini-ANL umożliwia zastosowanie zabezpieczenia głównego przewodu zasilającego.

Przed montażem należy sprawdzić zapotrzebowanie prądowe wzmacniacza i upewnić się, że przekrój oraz materiał przewodów są odpowiednie do planowanej instalacji.

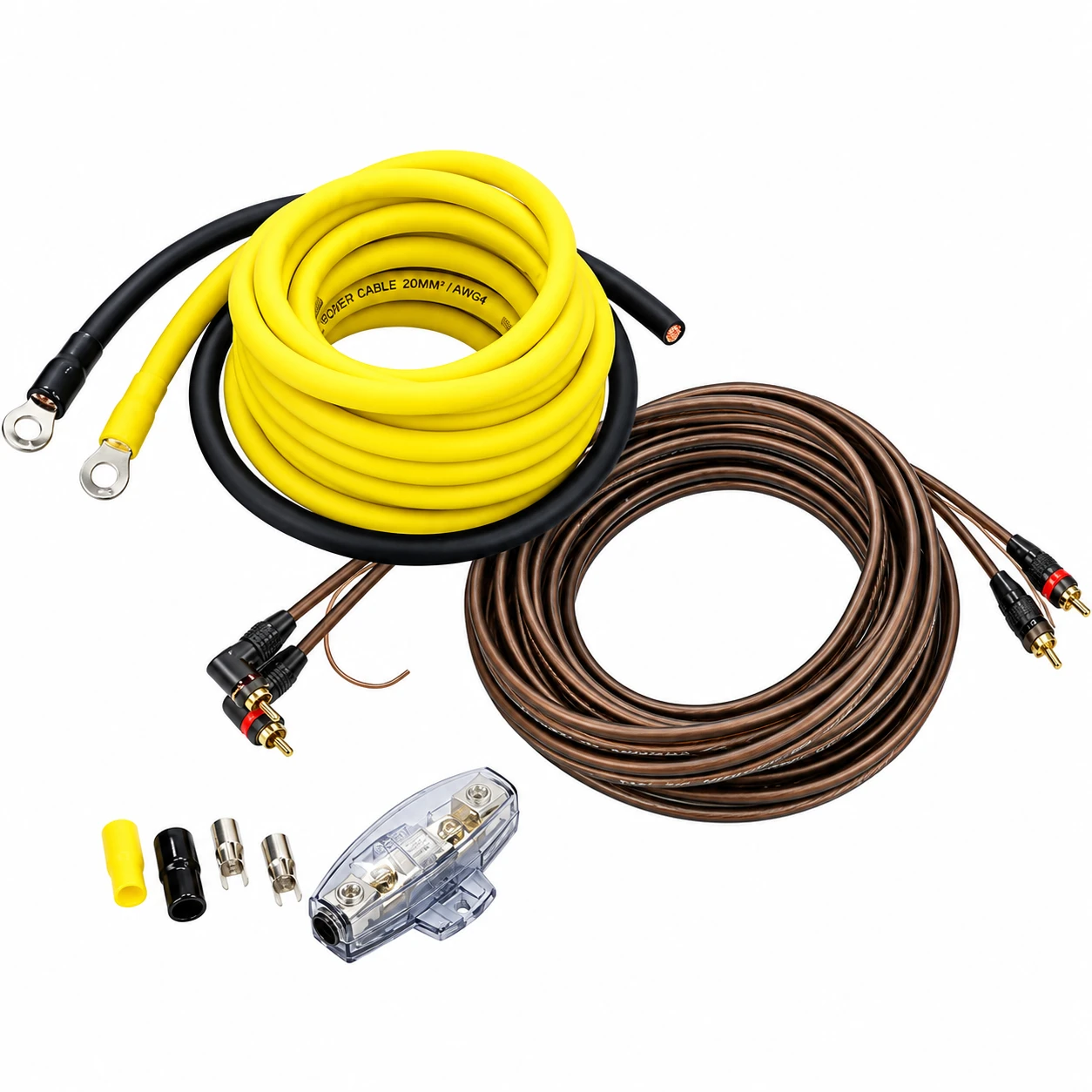

Zawartość zestawu

1 × przewód zasilający CCA 20 mm², żółty – 5,2 m

1 × przewód masowy CCA 20 mm², czarny – 0,8 m

1 × potrójnie ekranowany kabel RCA 5 m ze zintegrowanym przewodem REMOTE

1 × oprawka bezpiecznika Mini-ANL

1 × bezpiecznik Mini-ANL 80A

Końcówki przewodów i akcesoria montażowe

Podsumowanie

Ground Zero GZPK 20X-II to kompletny zestaw kabli do montażu wzmacniacza samochodowego, wyposażony w przewody zasilające CCA 20 mm², kabel RCA 5 m z REMOTE oraz zabezpieczenie Mini-ANL 80A.

Przewód dodatniego zasilania ma długość 5,2 m, a przewód masowy 0,8 m.

Potrójnie ekranowany kabel RCA pomaga ograniczać podatność przesyłanego sygnału audio na zakłócenia elektromagnetyczne.

Dołączone końcówki i akcesoria montażowe ułatwiają wykonanie instalacji.

To praktyczne rozwiązanie dla osób poszukujących zestawu okablowania Ground Zero do rozbudowy samochodowego nagłośnienia, pod warunkiem prawidłowego doboru przewodów i zabezpieczenia do wymagań wzmacniacza.
