VIBE BLACKAIR BA12D2-V5 + SOUNDMAX SX-N1000.1D – skrzynia basowa 30 cm 800 W RMS + wzmacniacz

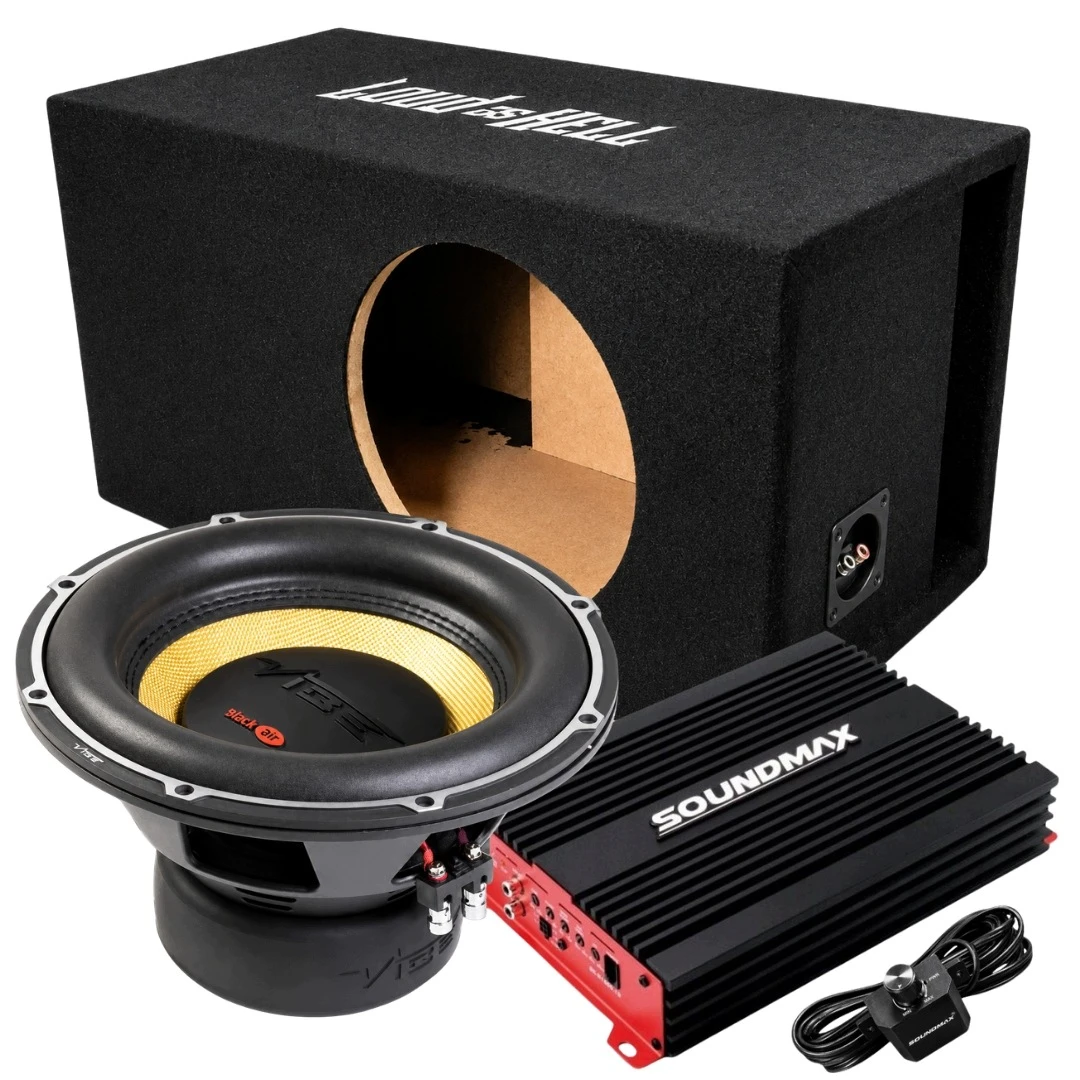

Kompletny zestaw basowy Car Audio składający się z subwoofera VIBE BLACKAIR BA12D2-V5, obudowy MDF Bass Reflex 68 l strojonej na 36 Hz oraz monobloku SOUNDMAX SX-N1000.1D.

Subwoofer o średnicy 12" / 30 cm oferuje 800 W RMS i posiada podwójną cewkę 2 × 2 Ω. Po połączeniu cewek równolegle uzyskujemy impedancję 1 Ω, przy której zastosowany wzmacniacz SOUNDMAX może osiągnąć 1000 W RMS.

Wzmacniacz posiada dzięki temu odpowiedni zapas mocy względem subwoofera, a przy prawidłowym ustawieniu Gain oraz filtrów pozwala skutecznie wykorzystać możliwości całej sekcji basowej.

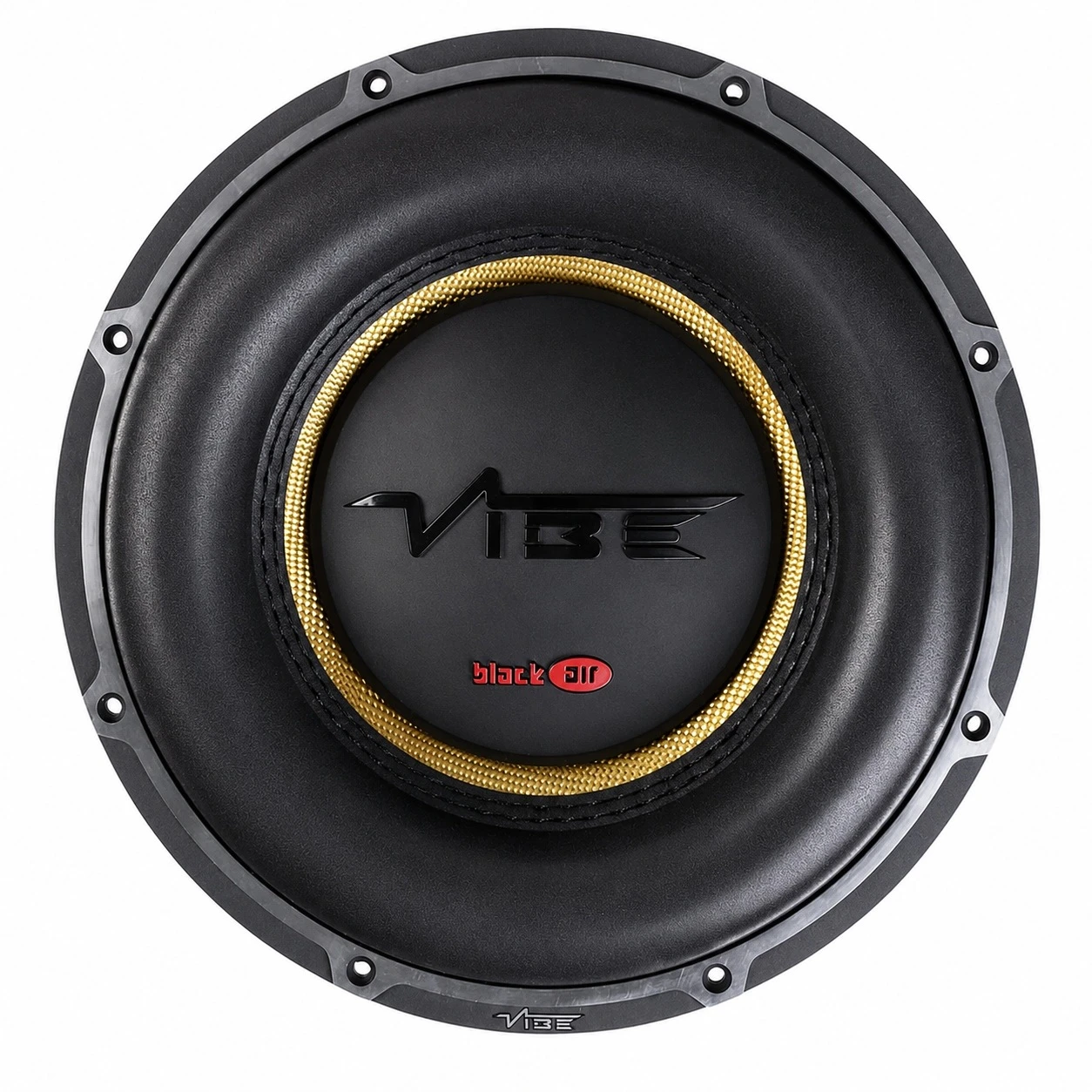

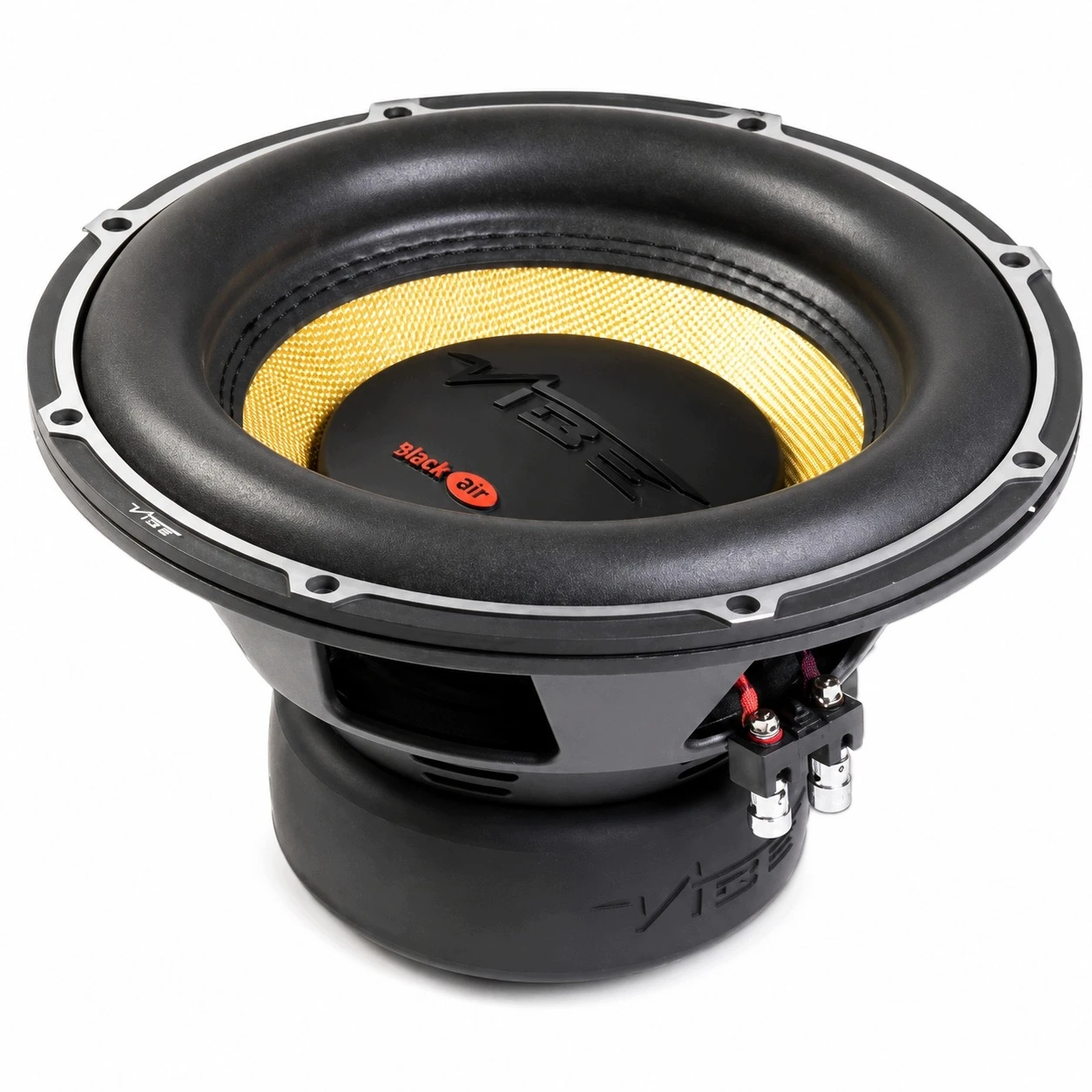

VIBE BLACKAIR BA12D2-V5 – subwoofer 30 cm 800 W RMS

VIBE BLACKAIR BA12D2-V5 to 12-calowy subwoofer samochodowy o mocy 800 W RMS wyposażony w podwójną cewkę 2 × 2 Ω.

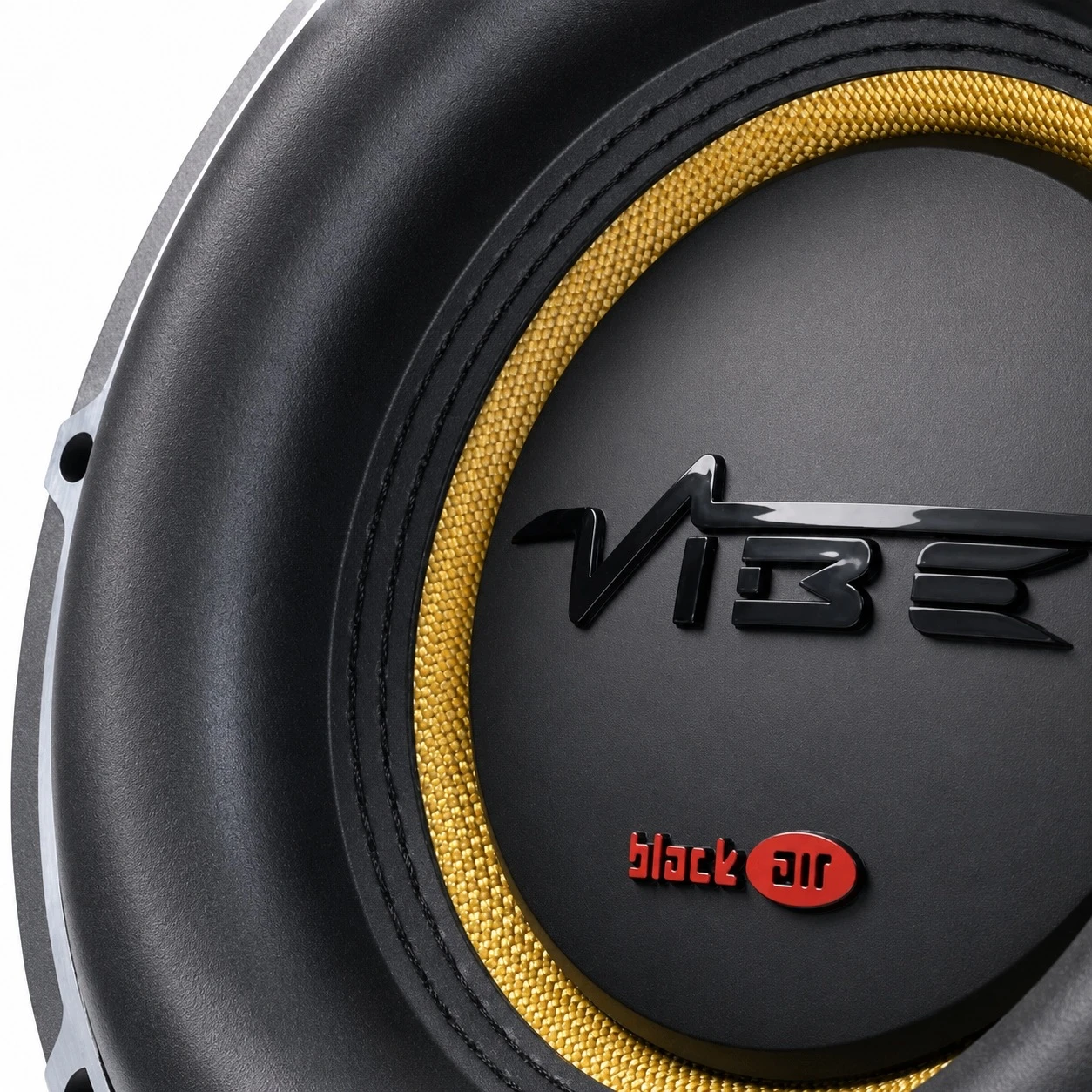

Zastosowana membrana Kevlar Woven Fibre Cone zapewnia wysoką sztywność oraz dobrą kontrolę podczas pracy przy dużych wychyleniach.

Subwoofer wykorzystuje szerokie zawieszenie HEX Wide-Roll Surround, kopułkę Thunder Dome Dustcap oraz ulepszony układ chłodzenia generacji V5.

Konstrukcja została przygotowana do pracy w mocnych systemach Car Audio, w których istotne są duże wychylenie membrany, wysoka moc oraz mocny i głęboki zakres niskich częstotliwości.

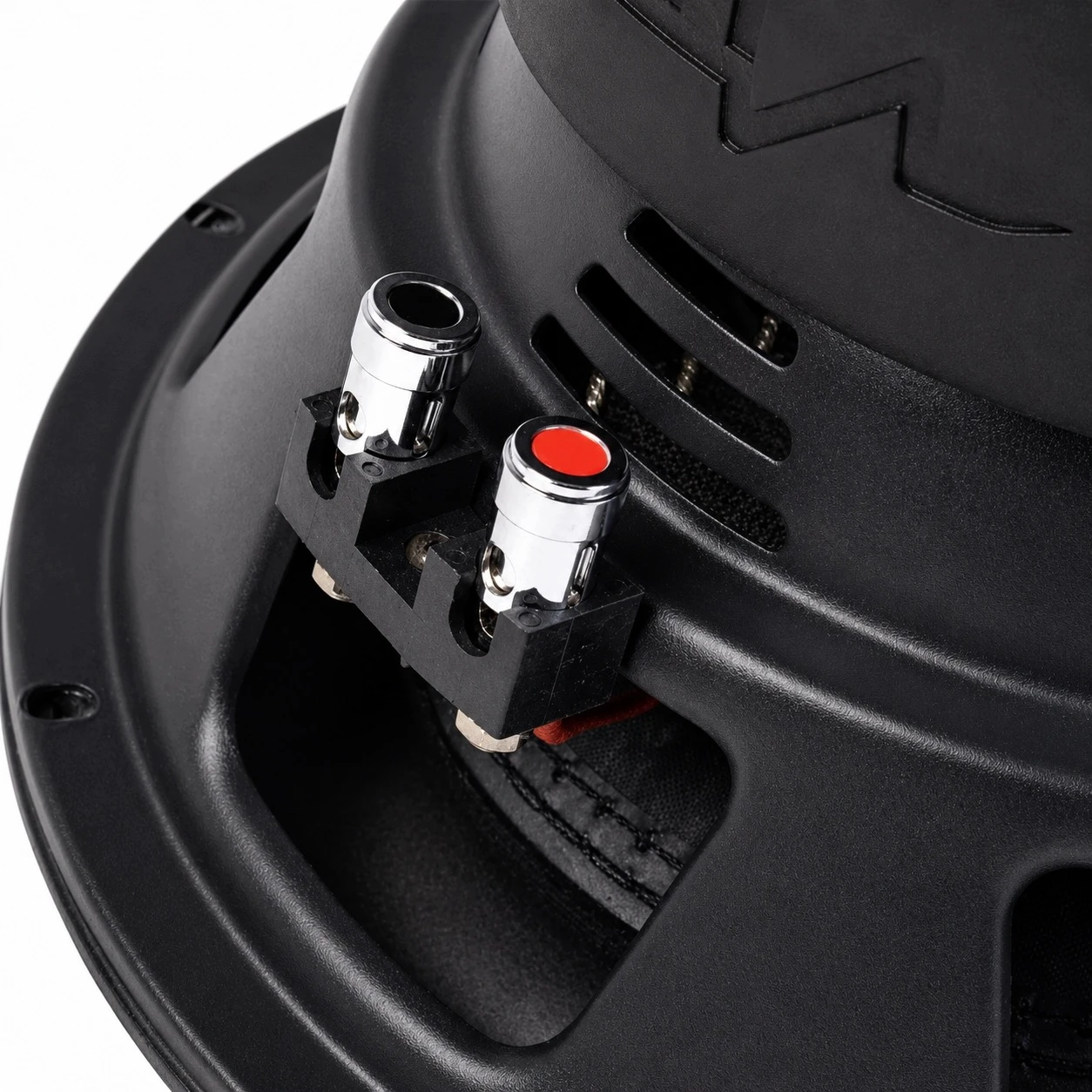

Podwójna cewka 2 × 2 Ω – możliwość uzyskania 1 Ω lub 4 Ω

VIBE BLACKAIR BA12D2-V5 posiada dwie niezależne cewki o impedancji 2 Ω każda.

Daje to możliwość dopasowania końcowej impedancji subwoofera do zastosowanego wzmacniacza.

Połączenie równoległe:

2 × 2 Ω równolegle = 1 Ω

Połączenie szeregowe:

2 Ω + 2 Ω = 4 Ω

W prezentowanym zestawie wykorzystujemy połączenie równoległe, dzięki czemu wzmacniacz otrzymuje obciążenie 1 Ω i może wykorzystać pełną moc przewidzianą przez producenta dla tej impedancji.

Dane techniczne VIBE BLACKAIR BA12D2-V5

Producent: VIBE

Model: BLACKAIR BA12D2-V5

Typ: subwoofer samochodowy

Średnica: 12" / 30 cm

Moc RMS: 800 W

Moc maksymalna: 2250 W

Impedancja cewek: 2 × 2 Ω

Konfiguracja równoległa: 1 Ω

Konfiguracja szeregowa: 4 Ω

Pasmo przenoszenia: 20–750 Hz

Membrana: Kevlar Woven Fibre Cone

Zawieszenie: HEX Wide-Roll Surround

Kopułka: Thunder Dome Dustcap

Głębokość montażowa: 186 mm

Średnica otworu montażowego: 284 mm

Zalecana objętość obudowy: 42–70 l

Typ obudowy: zamknięta lub Bass Reflex

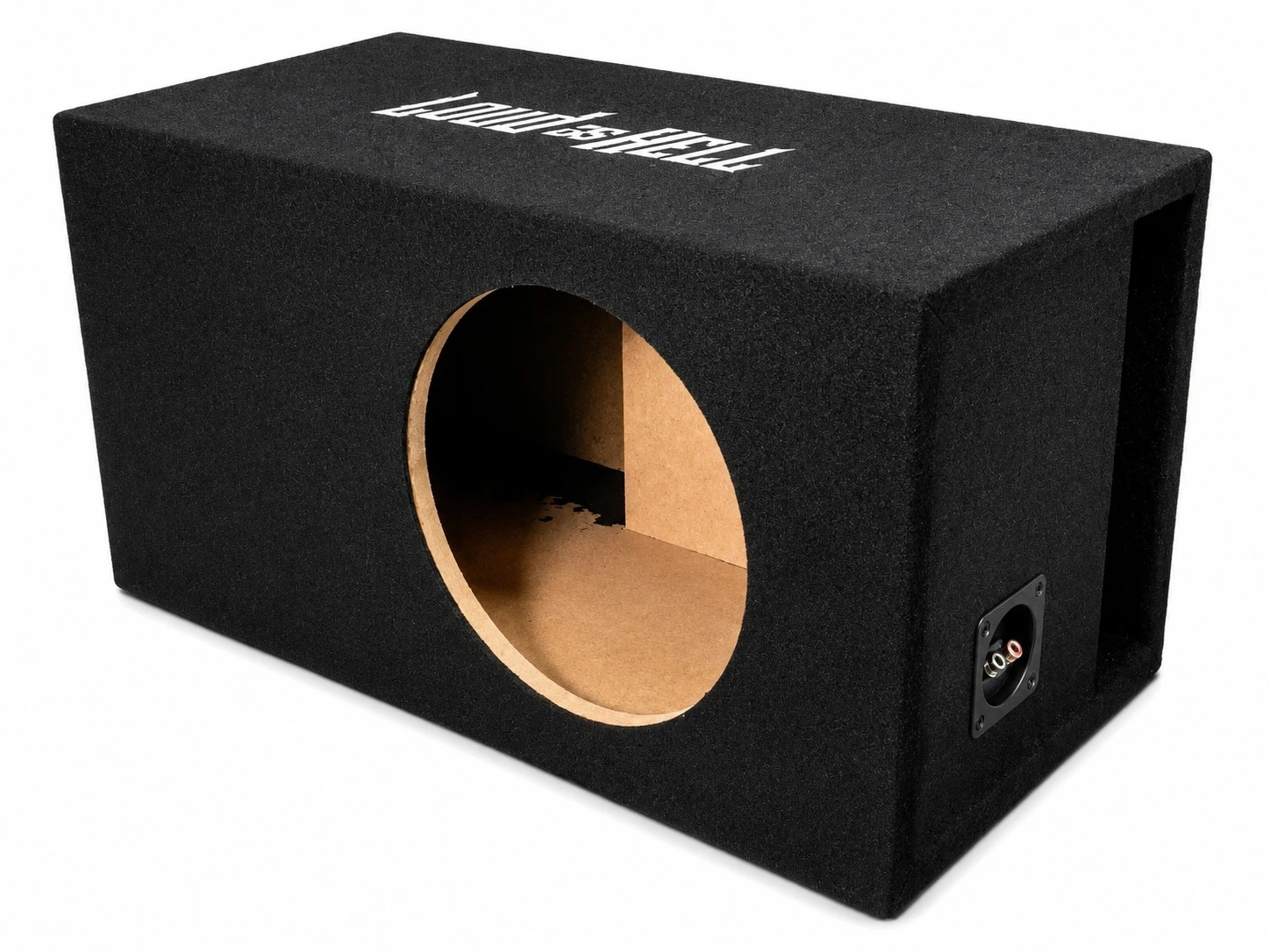

Obudowa Bass Reflex 68 l strojona na 36 Hz

Subwoofer został zamontowany w obudowie Bass Reflex o pojemności 68 litrów, czyli mieszczącej się w zalecanym dla tego modelu zakresie 42–70 litrów.

Obudowa wykonana jest z MDF i wykorzystuje port szczelinowy. Strojenie na 36 Hz zostało dobrane z myślą o uzyskaniu mocnego uderzenia oraz dobrego zejścia w zakresie niskich częstotliwości.

Port szczelinowy wspomaga pracę 12-calowego subwoofera i zapewnia odpowiedni przepływ powietrza podczas pracy z dużą mocą.

Wewnątrz zastosowano przewody OFC 12 GA, a zewnętrzny terminal ABS ułatwia podłączenie skrzyni do wzmacniacza.

Dane techniczne obudowy

Typ: Bass Reflex

Pojemność: 68 l

Strojenie: 36 Hz

Materiał: MDF

Port: szczelinowy

Umiejscowienie portu: prawa strona

Terminal: ABS

Przewody wewnętrzne: OFC 12 GA, 2 × 60 cm

Wykończenie: czarne

Wymiary obudowy

Szerokość: 76 cm

Wysokość: 38 cm

Głębokość: 37 cm

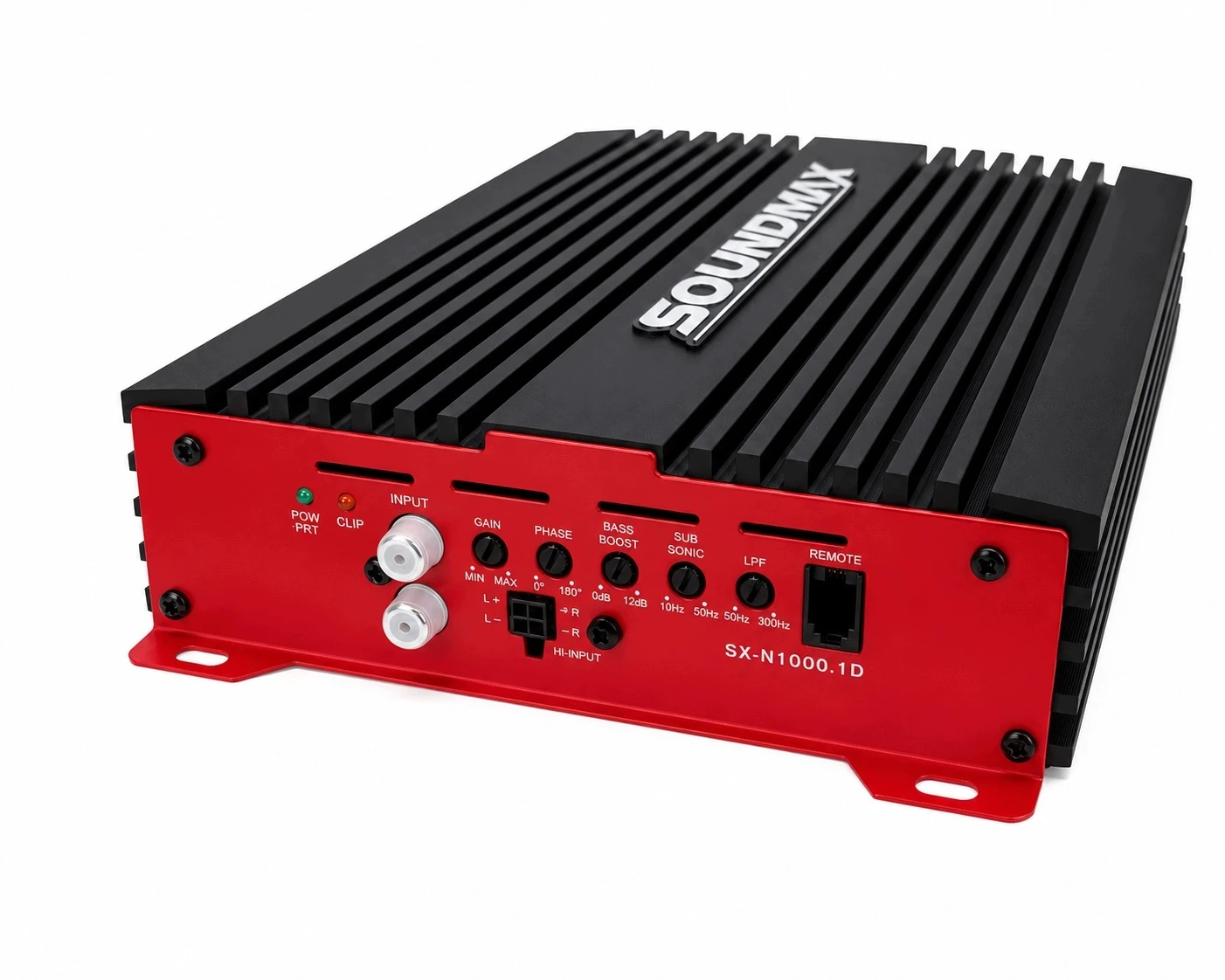

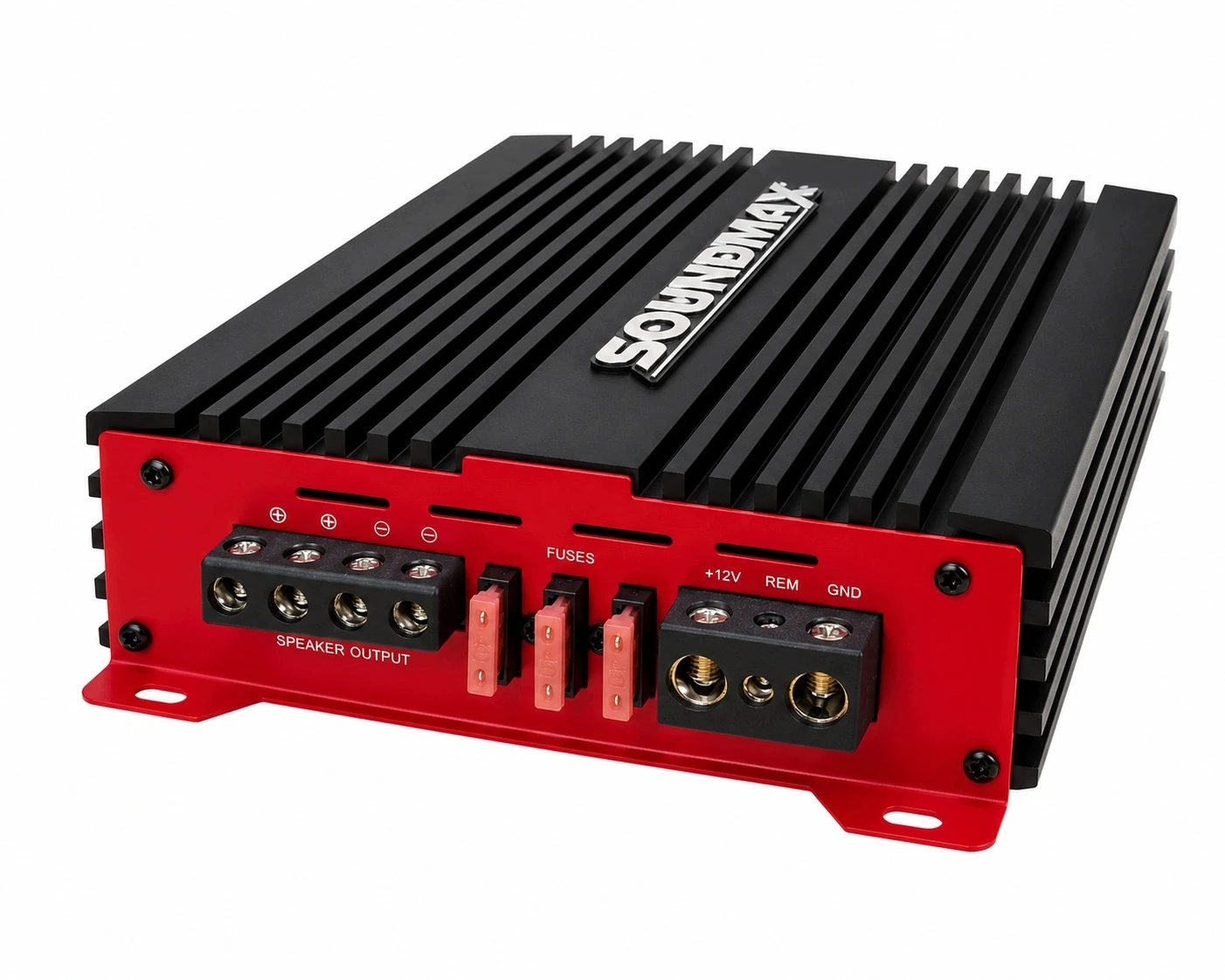

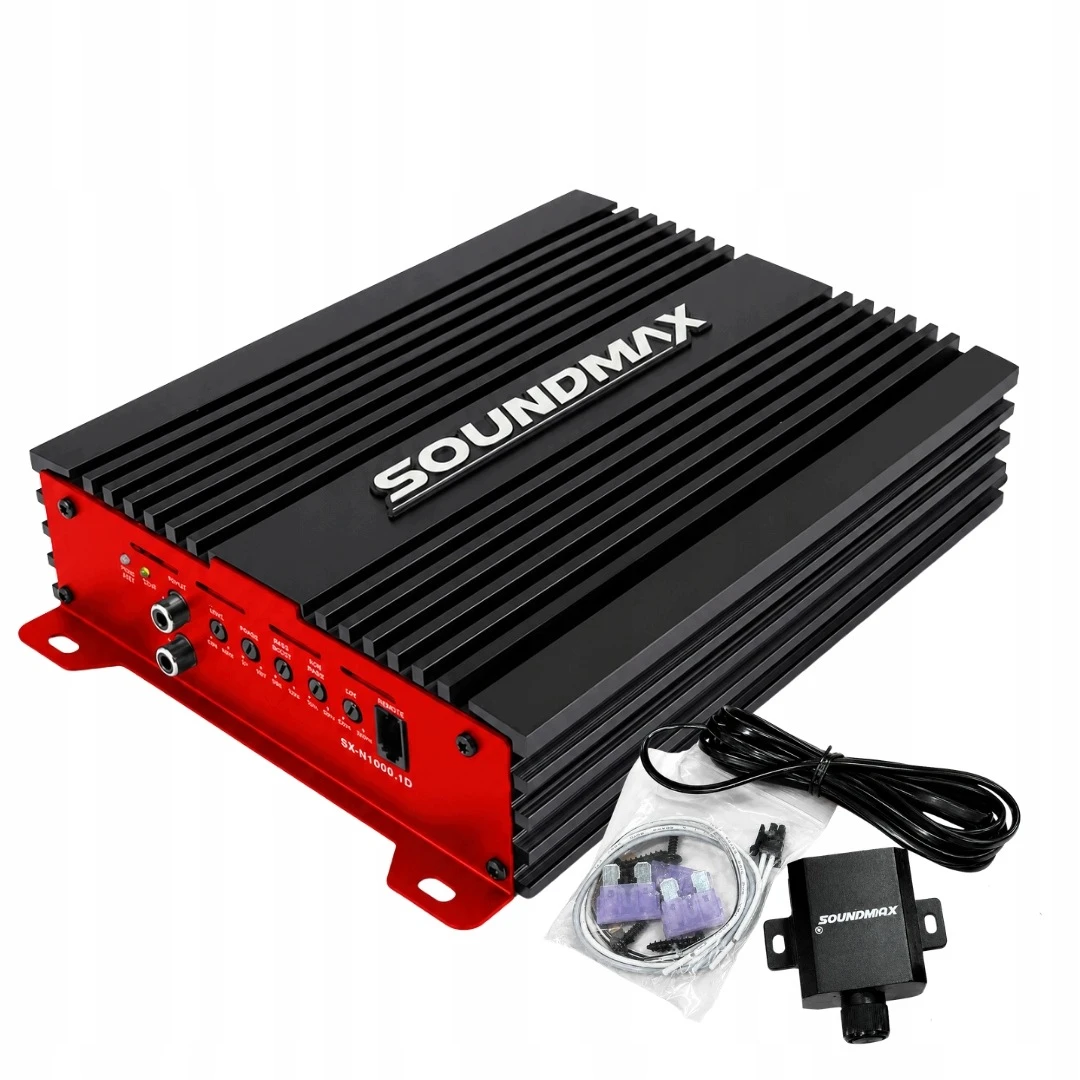

SOUNDMAX SX-N1000.1D – monoblok 1000 W RMS przy 1 Ω

SOUNDMAX SX-N1000.1D to jednokanałowy wzmacniacz klasy D przeznaczony przede wszystkim do zasilania subwooferów.

Monoblok jest stabilny przy impedancji 1 Ω i właśnie przy takim obciążeniu osiąga 1000 W RMS.

Wzmacniacz został również wyposażony w przewodowy pilot regulacji poziomu basu, dzięki któremu można wygodnie regulować poziom sekcji niskotonowej z miejsca kierowcy.

Dane techniczne SOUNDMAX SX-N1000.1D

Producent: SOUNDMAX

Model: SX-N1000.1D

Typ: monoblok

Liczba kanałów: 1

Klasa pracy: D

Moc RMS przy 4 Ω: 370 W

Moc RMS przy 2 Ω: 600 W

Moc RMS przy 1 Ω: 1000 W

Minimalna impedancja: 1 Ω

Pasmo przenoszenia: 10–160 Hz

Czułość wejściowa: 200 mV – 8 V

THD: <0,15%

Stosunek sygnału do szumu: >90 dB

Pilot regulacji poziomu basu: tak

Wymiary: 220 × 182 × 51 mm

Dopasowanie subwoofera do wzmacniacza

Najważniejszą zaletą tego zestawu jest odpowiednie dopasowanie impedancji oraz mocy subwoofera i wzmacniacza.

VIBE BLACKAIR BA12D2-V5 posiada dwie cewki 2 Ω. Łącząc je równolegle, otrzymujemy impedancję końcową 1 Ω.

Subwoofer: 800 W RMS

Impedancja po połączeniu cewek: 1 Ω

Wzmacniacz przy 1 Ω: 1000 W RMS

Oznacza to, że wzmacniacz dysponuje zapasem mocy względem 800-watowego subwoofera. Jest to korzystna konfiguracja pod warunkiem prawidłowego ustawienia poziomu Gain i filtrów oraz niedopuszczania do przesterowania sygnału.

Wzmacniacz nie musi przez cały czas pracować ze swoją maksymalną mocą. Odpowiednio ustawiony zapewnia rezerwę potrzebną do dynamicznego i kontrolowanego napędzenia subwoofera.

Zastosowanie

Zestaw przeznaczony jest do budowy mocnej sekcji basowej w samochodzie.

Połączenie 12-calowego subwoofera 800 W RMS, obudowy Bass Reflex 68 l strojonej na 36 Hz oraz monobloku 1000 W RMS przy 1 Ω pozwala stworzyć kompletną sekcję niskotonową bez konieczności samodzielnego dobierania podstawowych komponentów.

Zestaw sprawdzi się w systemach nastawionych na mocny, głęboki i wyraźnie odczuwalny bas.

Do instalacji należy zastosować odpowiedni zestaw przewodów zasilających dobrany do mocy wzmacniacza oraz długości instalacji.

Zawartość zestawu

1 × subwoofer VIBE BLACKAIR BA12D2-V5 12" / 30 cm

1 × obudowa MDF Bass Reflex 68 l

1 × wzmacniacz SOUNDMAX SX-N1000.1D

1 × przewodowy pilot regulacji poziomu basu

1 × terminal przyłączeniowy ABS

Przewody wewnętrzne OFC 12 GA

Oryginalne opakowanie VIBE

Oryginalne opakowanie SOUNDMAX

Podsumowanie

VIBE BLACKAIR BA12D2-V5 + SOUNDMAX SX-N1000.1D to kompletny zestaw przeznaczony do budowy mocnej sekcji basowej Car Audio.

Subwoofer oferuje 800 W RMS i posiada podwójną cewkę 2 × 2 Ω. Po połączeniu cewek równolegle uzyskujemy 1 Ω, dzięki czemu monoblok SOUNDMAX może pracować z mocą do 1000 W RMS.

Całość uzupełnia obudowa MDF Bass Reflex 68 l strojona na 36 Hz z portem szczelinowym. Odpowiednie zestawienie impedancji, mocy wzmacniacza i parametrów obudowy pozwala skutecznie wykorzystać możliwości subwoofera.
