VIBE BLACKAIR BA10D2-V5 800 W RMS + obudowa 40 l + wzmacniacz Soundmax 1000 W RMS

Kompletny zestaw do budowy mocnej sekcji basowej Car Audio, składający się z subwoofera VIBE BLACKAIR BA10D2-V5 10" / 25 cm, obudowy MDF DBVOXW1X10 Bass Reflex 40 l strojonej na 38 Hz oraz monobloku Soundmax SX-N1000.1D.

Subwoofer oferuje 800 W RMS i posiada podwójną cewkę 2 × 2 Ω. Po równoległym połączeniu cewek uzyskujemy impedancję 1 Ω, przy której wzmacniacz Soundmax SX-N1000.1D oferuje 1000 W RMS.

Takie połączenie zapewnia odpowiedni zapas mocy wzmacniacza względem subwoofera. Warunkiem prawidłowej i bezpiecznej pracy systemu jest właściwe ustawienie poziomu Gain oraz filtrów wzmacniacza.

Subwoofer, obudowa oraz wzmacniacz stanowią trzy osobne elementy zestawu – głośnik nie jest zamontowany w obudowie.

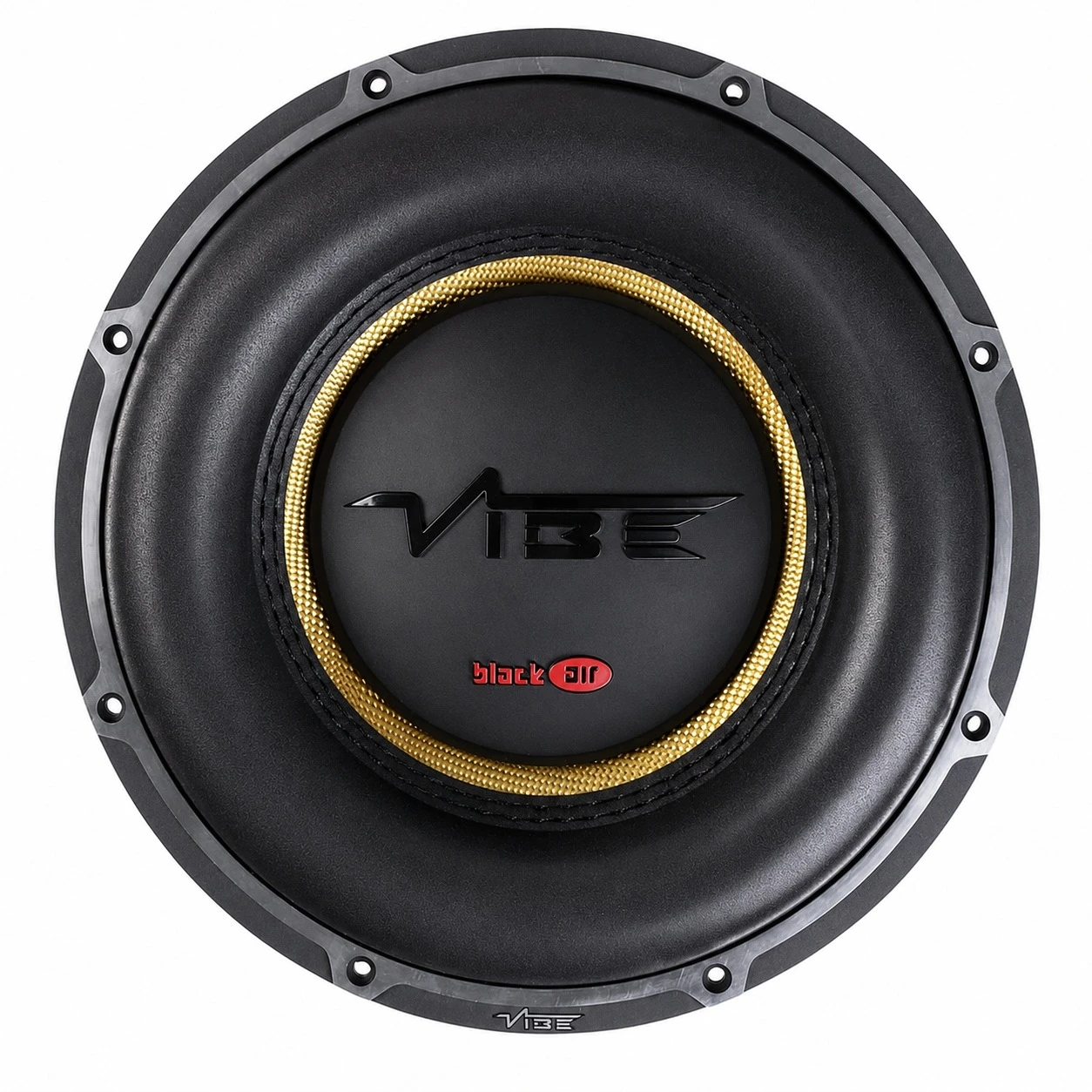

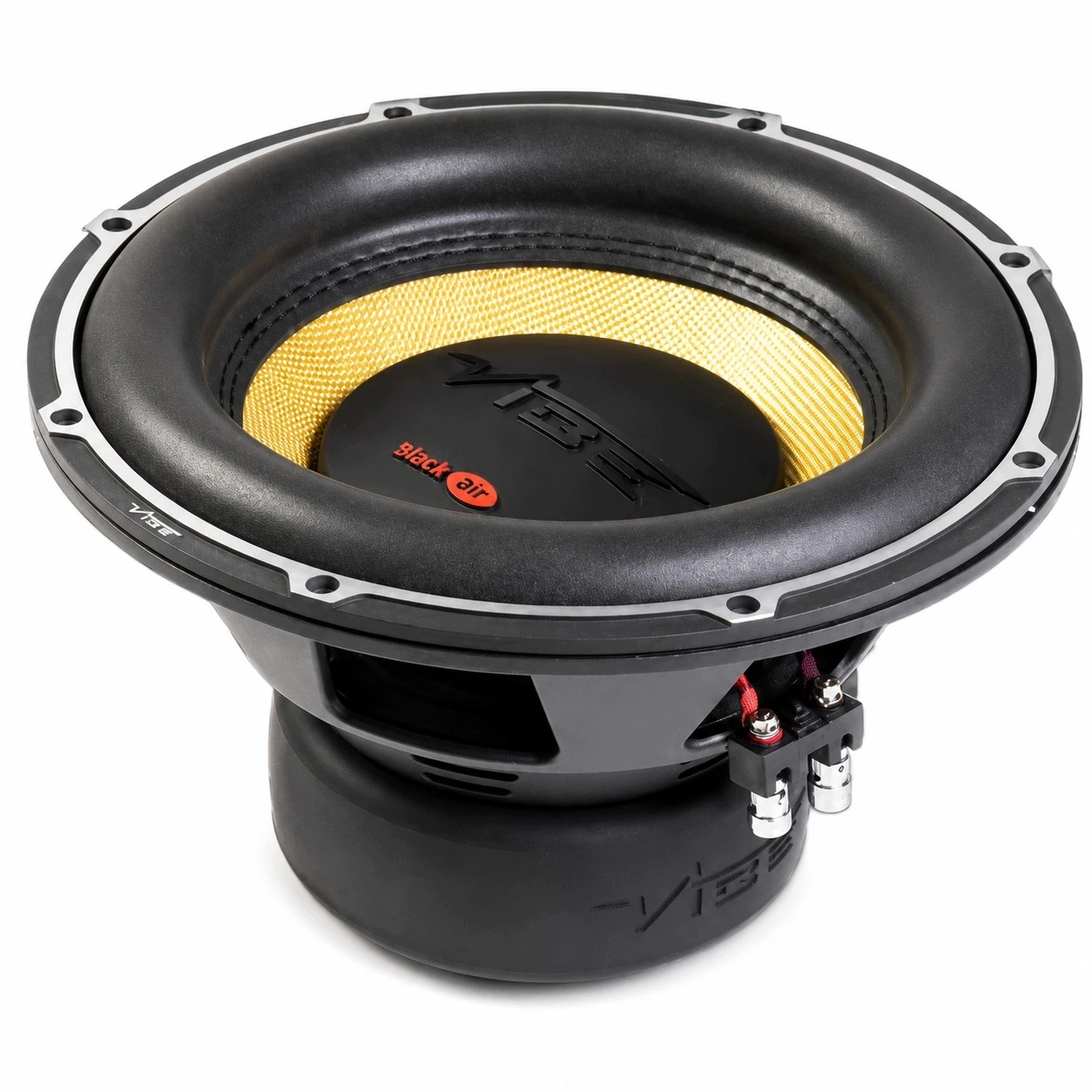

VIBE BLACKAIR BA10D2-V5 – subwoofer 25 cm 800 W RMS

VIBE BLACKAIR BA10D2-V5 to mocny 10-calowy / 25 cm subwoofer samochodowy należący do serii BlackAir V5.

Moc 800 W RMS pozwala wykorzystać go w wydajnych systemach Car Audio, w których oczekujemy dużej ilości niskich częstotliwości przy zachowaniu bardziej kompaktowych wymiarów niż w przypadku konstrukcji wykorzystujących subwoofery 12" lub 15".

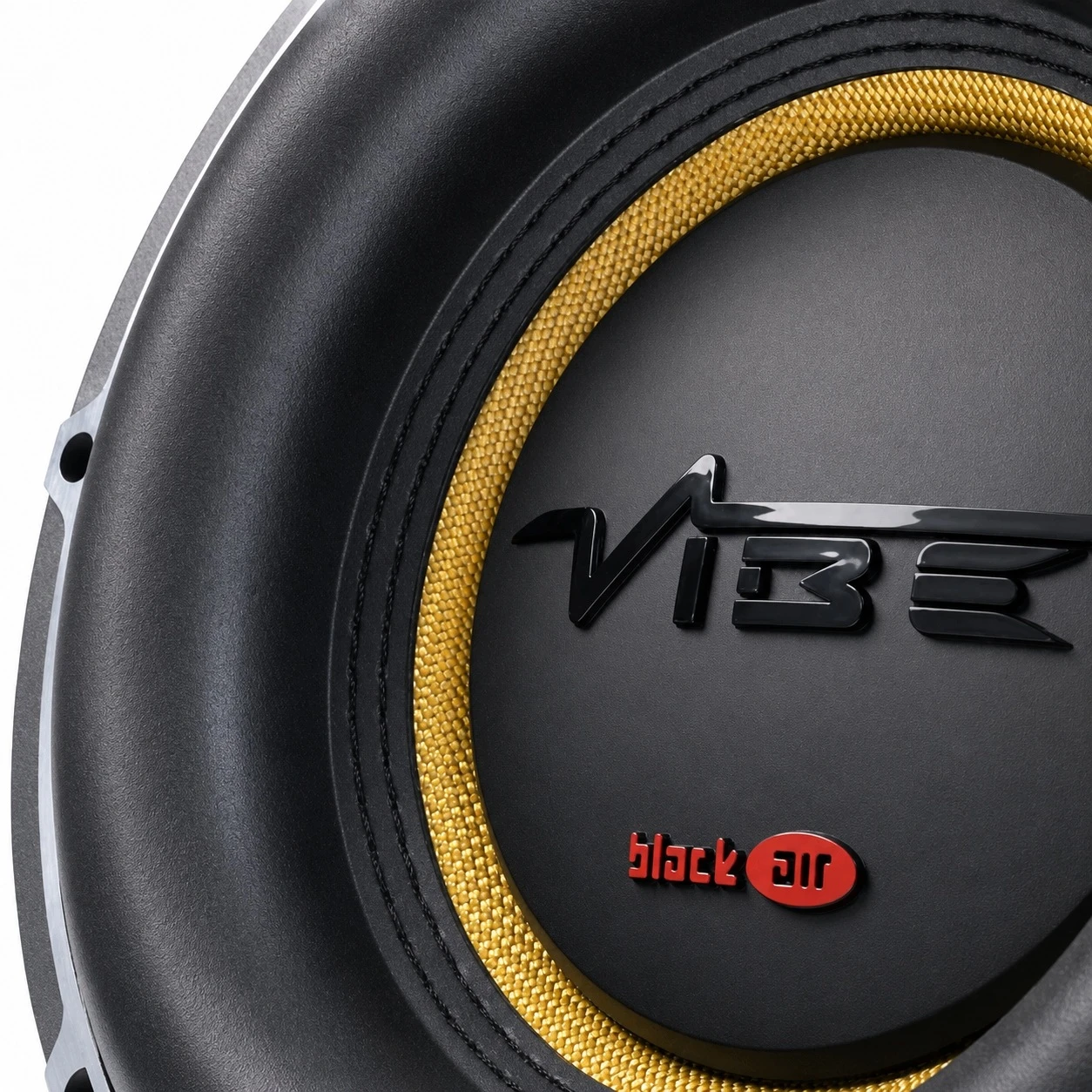

Konstrukcja wykorzystuje membranę Kevlar, szerokie zawieszenie HEX Surround oraz rozwiązania generacji V5 przygotowane do pracy przy wysokich poziomach mocy.

Podwójna cewka 2 × 2 Ω – konfiguracja 1 Ω lub 4 Ω

VIBE BLACKAIR BA10D2-V5 posiada dwie niezależne cewki o impedancji 2 Ω każda.

Połączenie równoległe:

2 × 2 Ω równolegle = 1 Ω

Połączenie szeregowe:

2 × 2 Ω szeregowo = 4 Ω

W tym zestawie zalecane jest równoległe połączenie cewek i uzyskanie impedancji 1 Ω. Pozwala to wykorzystać możliwości dołączonego monobloku Soundmax SX-N1000.1D.

Dane techniczne VIBE BLACKAIR BA10D2-V5

Producent: VIBE

Model: BLACKAIR BA10D2-V5

Typ: subwoofer samochodowy

Średnica: 10" / 25 cm

Moc RMS: 800 W

Moc maksymalna: 2400 W

Impedancja cewek: 2 × 2 Ω

Impedancja po połączeniu równoległym: 1 Ω

Impedancja po połączeniu szeregowym: 4 Ω

Skuteczność: 83 dB

Pasmo przenoszenia: 35–850 Hz

Membrana: Kevlar

Zawieszenie: HEX Surround

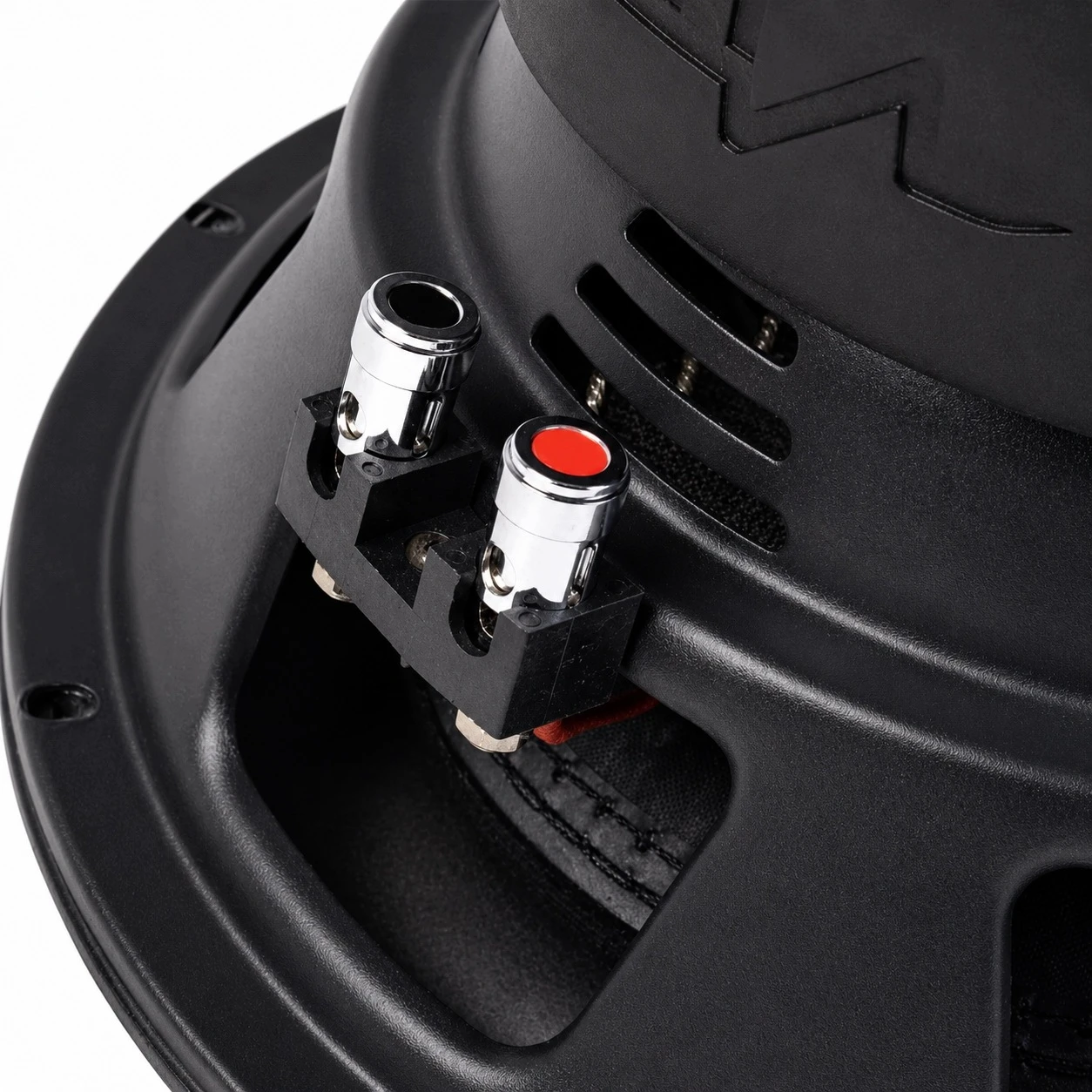

Terminale: sprężynowe

Głębokość montażowa: 166 mm

Średnica otworu montażowego: 236 mm

Zalecana pojemność obudowy: 28–56 l

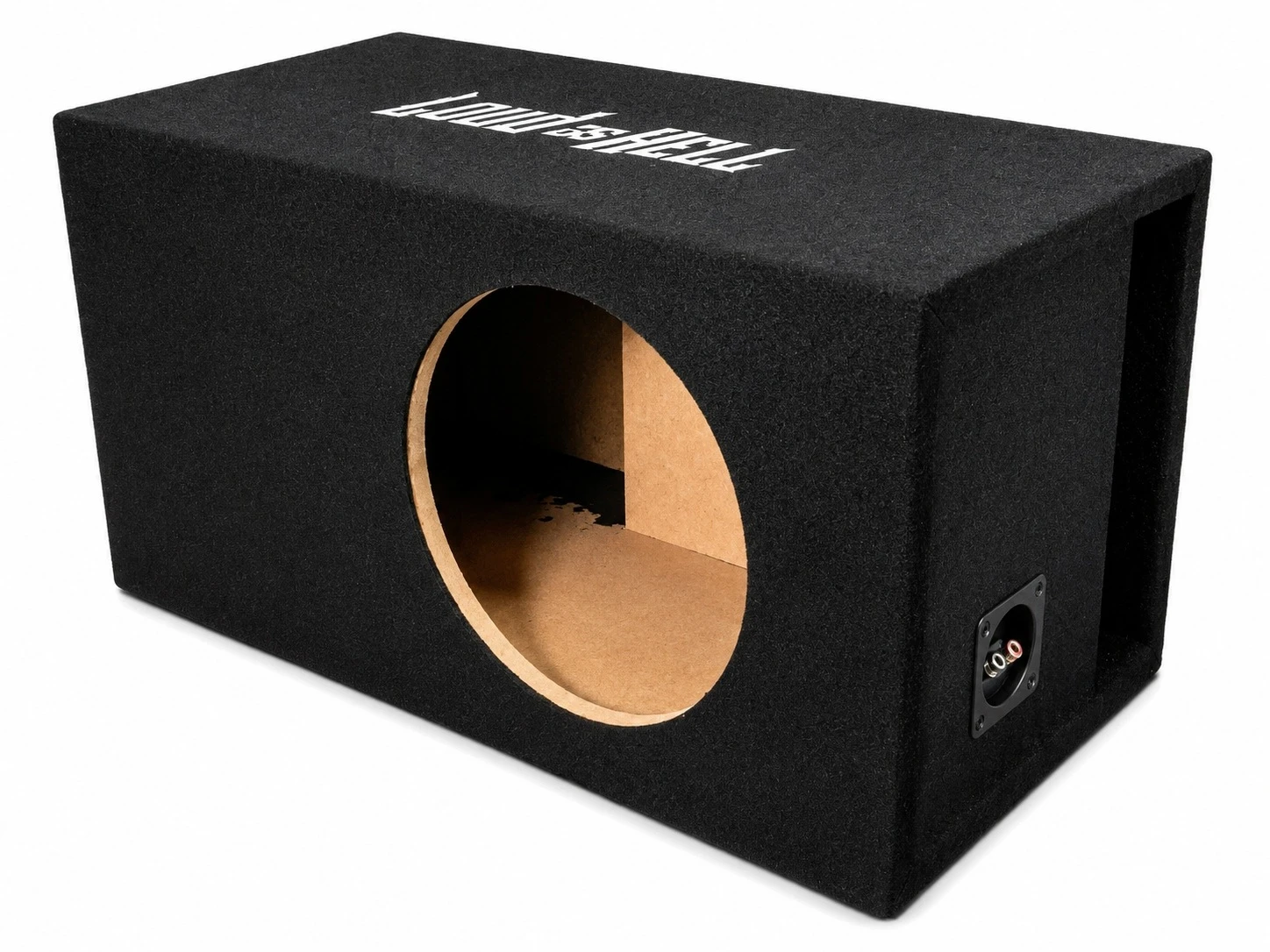

Obudowa DBVOXW1X10 Bass Reflex 40 l / 38 Hz

Drugim elementem zestawu jest obudowa DBVOXW1X10 przeznaczona do montażu subwoofera 10" / 25 cm.

Konstrukcja została wykonana z MDF i posiada pojemność 40 litrów netto. Jest to wartość mieszcząca się w podanym dla VIBE BLACKAIR BA10D2-V5 zakresie 28–56 litrów.

Obudowa wykorzystuje konstrukcję Bass Reflex strojoną na 38 Hz, pozwalającą stworzyć system nastawiony na mocny i dynamiczny zakres niskich częstotliwości.

Dane techniczne obudowy DBVOXW1X10

Model: DBVOXW1X10

Typ: Bass Reflex

Przeznaczenie: subwoofer 10" / 25 cm

Pojemność netto: 40 l

Strojenie: 38 Hz

Materiał: MDF

Wykończenie: czarna tkanina

Wymiary obudowy

Szerokość: 63 cm

Wysokość: 33 cm

Głębokość: 33 cm

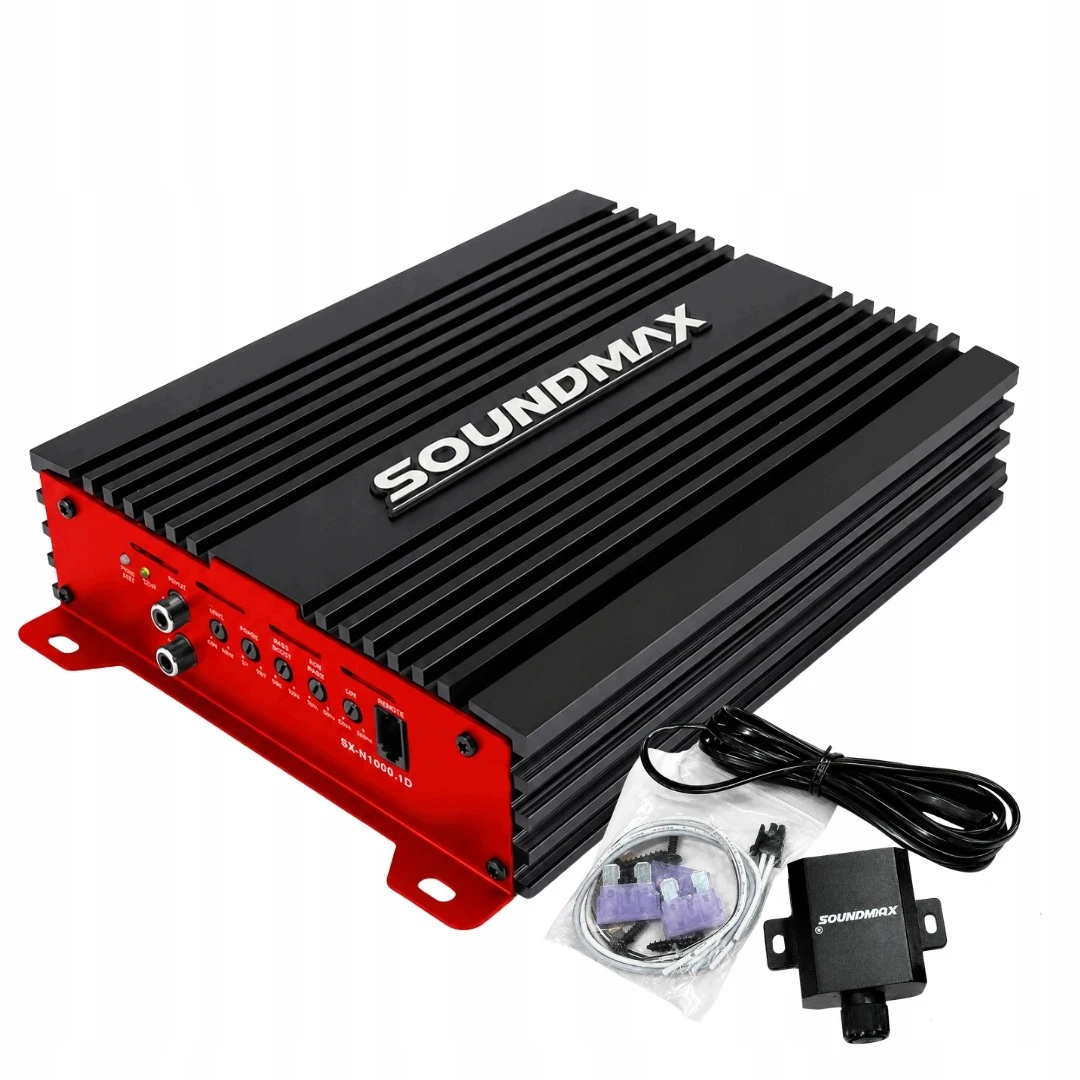

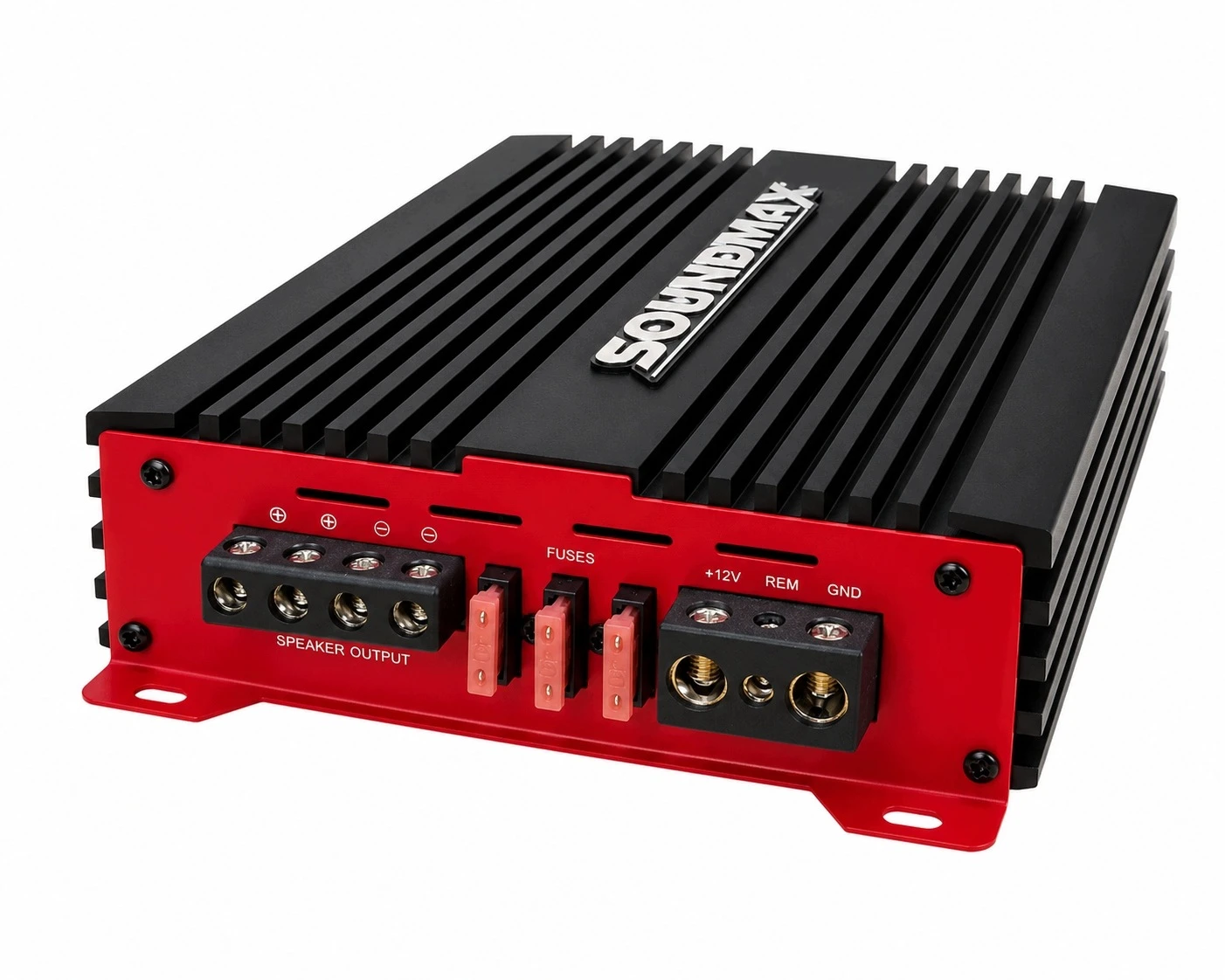

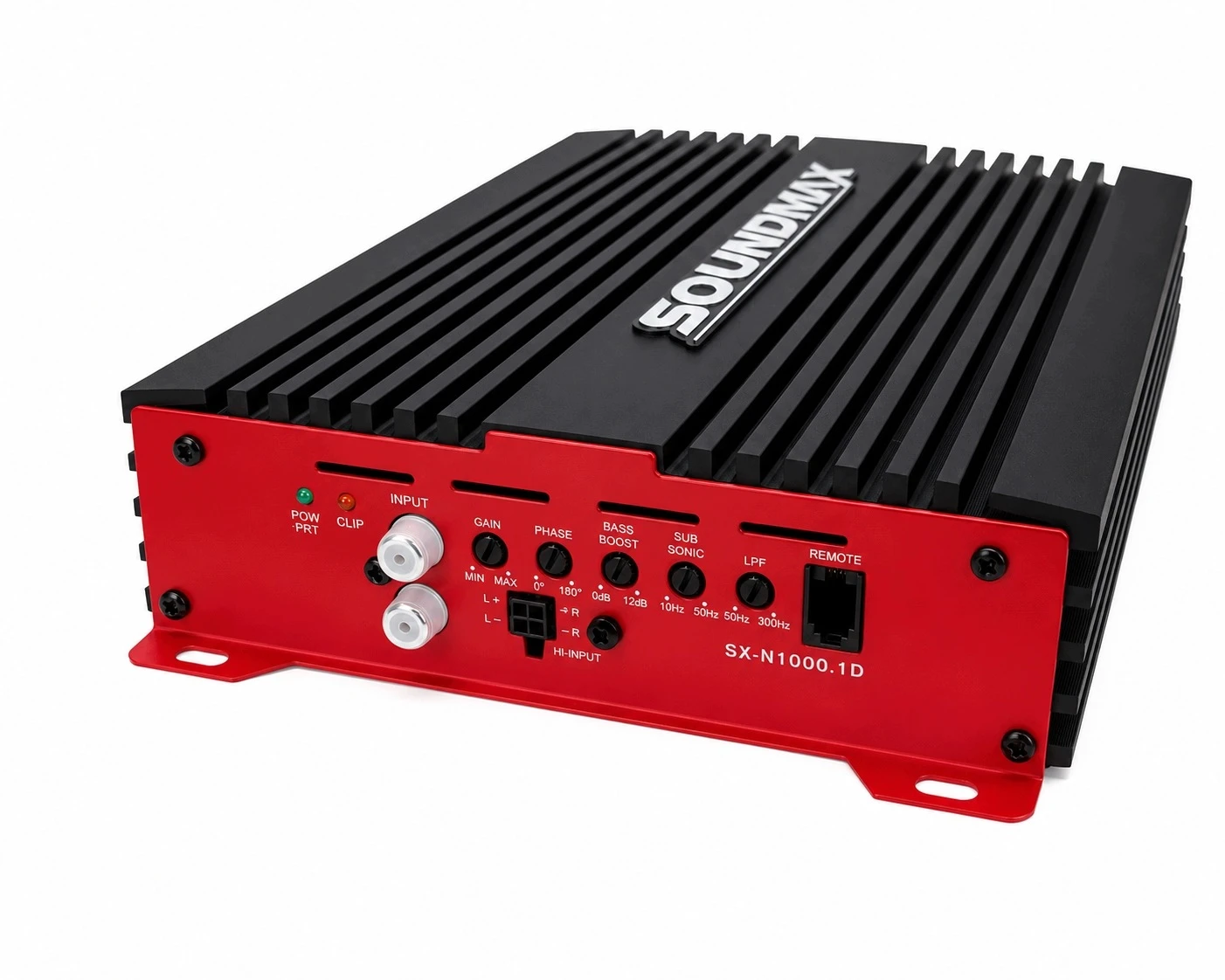

Soundmax SX-N1000.1D – monoblok 1000 W RMS przy 1 Ω

Za napędzenie subwoofera odpowiada Soundmax SX-N1000.1D – jednokanałowy wzmacniacz klasy D przeznaczony do zasilania sekcji basowej.

Wzmacniacz jest stabilny przy obciążeniu 1 Ω i właśnie przy tej impedancji oferuje 1000 W RMS.

Dzięki temu dobrze współpracuje z VIBE BLACKAIR BA10D2-V5. Po równoległym połączeniu dwóch cewek subwoofera uzyskujemy 1 Ω, czyli impedancję pozwalającą wykorzystać pełną moc wzmacniacza.

Soundmax wyposażony jest również w wejście High Level, dzięki czemu może zostać wykorzystany w wielu instalacjach opartych na fabrycznym radiu bez klasycznych wyjść RCA.

Do zestawu dołączony jest przewodowy pilot umożliwiający regulację poziomu basu z miejsca kierowcy.

Dane techniczne Soundmax SX-N1000.1D

Producent: Soundmax

Model: SX-N1000.1D

Typ: monoblok

Liczba kanałów: 1

Klasa pracy: D

Moc RMS przy 4 Ω: 370 W

Moc RMS przy 2 Ω: 600 W

Moc RMS przy 1 Ω: 1000 W

Minimalna impedancja: 1 Ω

Pasmo przenoszenia: 10–160 Hz

Czułość wejściowa: 200 mV–8 V

THD: <0,15%

Stosunek sygnał/szum: >90 dB

Wejście High Level: tak

Przewodowy pilot regulacji basu: tak

Zalecane bezpieczniki: 2 × 25 A

Wymiary: 220 × 182 × 51 mm

Dopasowanie subwoofera do wzmacniacza

VIBE BLACKAIR BA10D2-V5 oferuje 800 W RMS i posiada dwie cewki 2 Ω.

Po połączeniu cewek równolegle subwoofer uzyskuje końcową impedancję 1 Ω.

Soundmax SX-N1000.1D przy obciążeniu 1 Ω może osiągnąć 1000 W RMS, dzięki czemu wzmacniacz posiada niewielki zapas mocy względem 800 W RMS subwoofera.

Taka konfiguracja pozwala odpowiednio napędzić głośnik bez konieczności ciągłej pracy wzmacniacza na granicy jego możliwości. Należy jednak prawidłowo ustawić poziom Gain oraz filtry, aby dopasować moc oddawaną do subwoofera.

Kompletny zestaw do budowy sekcji basowej

W zestawie otrzymujesz trzy podstawowe elementy potrzebne do stworzenia mocnej sekcji basowej:

subwoofer VIBE BLACKAIR BA10D2-V5 800 W RMS,

obudowę MDF Bass Reflex 40 l / 38 Hz,

monoblok Soundmax SX-N1000.1D 1000 W RMS przy 1 Ω.

Subwoofer należy zamontować w obudowie oraz połączyć jego dwie cewki równolegle, uzyskując impedancję 1 Ω.

Do wykonania pełnej instalacji w samochodzie potrzebny jest dodatkowo odpowiednio dobrany zestaw przewodów zasilających, masowych, sygnałowych oraz przewód głośnikowy.

Zastosowanie

Zestaw przeznaczony jest do budowy mocnej sekcji niskotonowej Car Audio.

Połączenie 10-calowego subwoofera VIBE o mocy 800 W RMS, obudowy Bass Reflex 40 l oraz monobloku Soundmax oferującego 1000 W RMS przy 1 Ω pozwala stworzyć wydajny system basowy przy zachowaniu stosunkowo kompaktowych wymiarów obudowy.

Wejście High Level wzmacniacza dodatkowo rozszerza możliwości zastosowania zestawu w samochodach wyposażonych w fabryczne jednostki multimedialne.

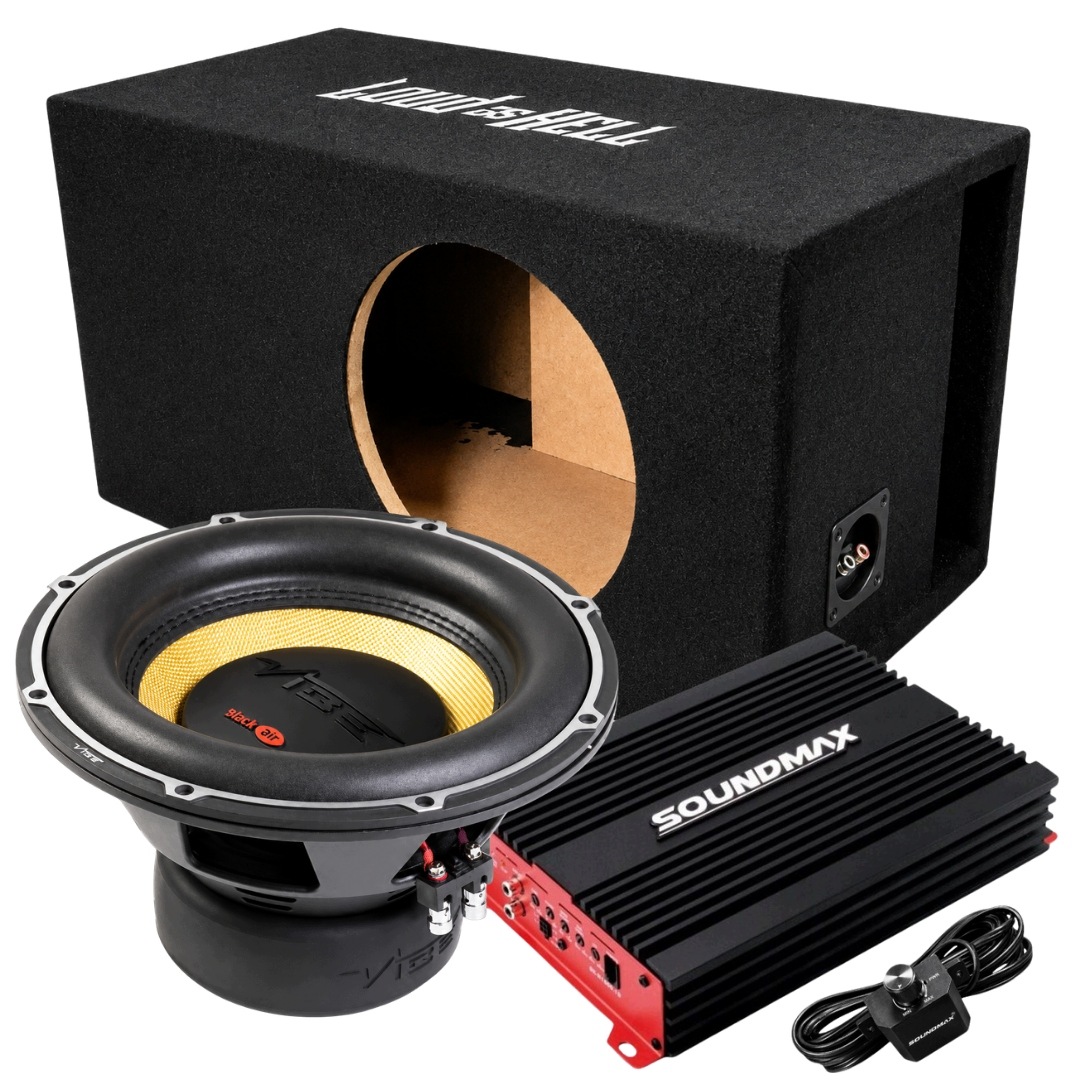

Zawartość zestawu

1 × subwoofer VIBE BLACKAIR BA10D2-V5 10" / 25 cm – 800 W RMS

1 × obudowa MDF DBVOXW1X10 – 40 l / Bass Reflex / 38 Hz

1 × wzmacniacz Soundmax SX-N1000.1D – 1000 W RMS przy 1 Ω

1 × przewodowy pilot regulacji basu do wzmacniacza

Subwoofer, obudowa oraz wzmacniacz są dostarczane jako osobne elementy zestawu. Głośnik wymaga zamontowania w obudowie.

Zestaw nie zawiera przewodów potrzebnych do instalacji wzmacniacza w samochodzie.

Podsumowanie

VIBE BLACKAIR BA10D2-V5 + DBVOXW1X10 + Soundmax SX-N1000.1D to kompletny zestaw podstawowych elementów potrzebnych do zbudowania mocnej sekcji basowej Car Audio.

Subwoofer oferuje 800 W RMS i dzięki podwójnej cewce 2 × 2 Ω może zostać skonfigurowany na 1 Ω. Przy takim obciążeniu Soundmax SX-N1000.1D oferuje 1000 W RMS, zapewniając odpowiedni zapas mocy dla zastosowanego głośnika.
