ZESTAW CAR AUDIO EDGE EDP122SPL 30cm 1500W RMS + WZMACNIACZ ATOM 1600 + PILOT

O marce

EDGE to marka specjalizująca się w sprzęcie Car Audio, oferująca rozwiązania przeznaczone zarówno do modernizacji fabrycznego nagłośnienia, jak i budowy zaawansowanych systemów samochodowych.

W ofercie producenta znajdują się głośniki, subwoofery i wzmacniacze, w tym konstrukcje nastawione na wysoką moc, duże ciśnienie akustyczne oraz intensywne odtwarzanie niskich częstotliwości.

Model EDP122SPL należy do grupy subwooferów przeznaczonych dla użytkowników oczekujących mocnego basu i możliwości współpracy z wydajnymi wzmacniaczami monofonicznymi.

O produkcie

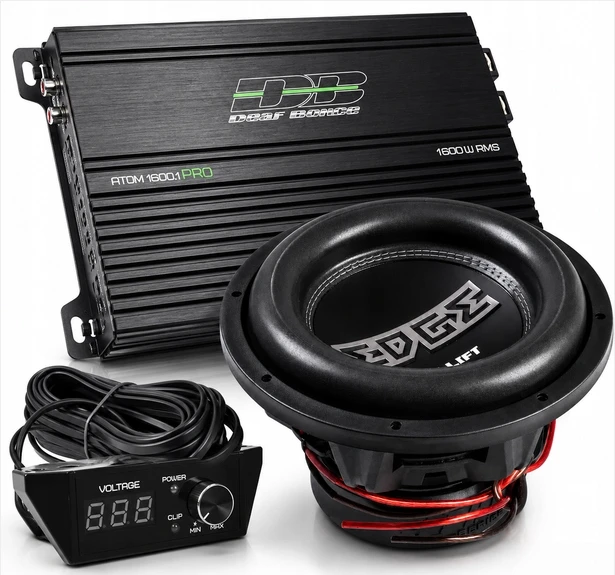

ZESTAW EDGE EDP122SPL + ATOM 1600 TO WYDAJNY SYSTEM BASOWY CAR AUDIO, ŁĄCZĄCY 12-CALOWY SUBWOOFER O MOCY 1500 W RMS ZE WZMACNIACZEM MONOFONICZNYM KLASY D OFERUJĄCYM 1600 W RMS PRZY 1 Ω.

Zestaw został dobrany z myślą o osobach, które oczekują mocnego, dynamicznego i wyraźnie odczuwalnego basu w samochodzie.

Podstawę systemu stanowi subwoofer EDGE EDP122SPL o średnicy 300 mm (30cm / 12 cali), wyposażony w podwójną cewkę 2 × 2 Ω.

Dzięki równoległemu połączeniu cewek można uzyskać nominalną impedancję 1 Ω, odpowiednią do współpracy ze wzmacniaczem ATOM 1600.

Za zasilanie odpowiada monoblok ATOM 1600, oferujący 1600 W RMS przy 1 Ω, 1000 W RMS przy 2 Ω oraz 550 W RMS przy 4 Ω.

W komplecie znajduje się również przewodowy pilot regulacji poziomu basu, wyposażony w woltomierz oraz kontrolkę CLIP.

Takie połączenie zapewnia szerokie możliwości konfiguracji i strojenia systemu niskotonowego, zarówno pod kątem codziennego słuchania muzyki, jak i intensywnego odtwarzania basu.

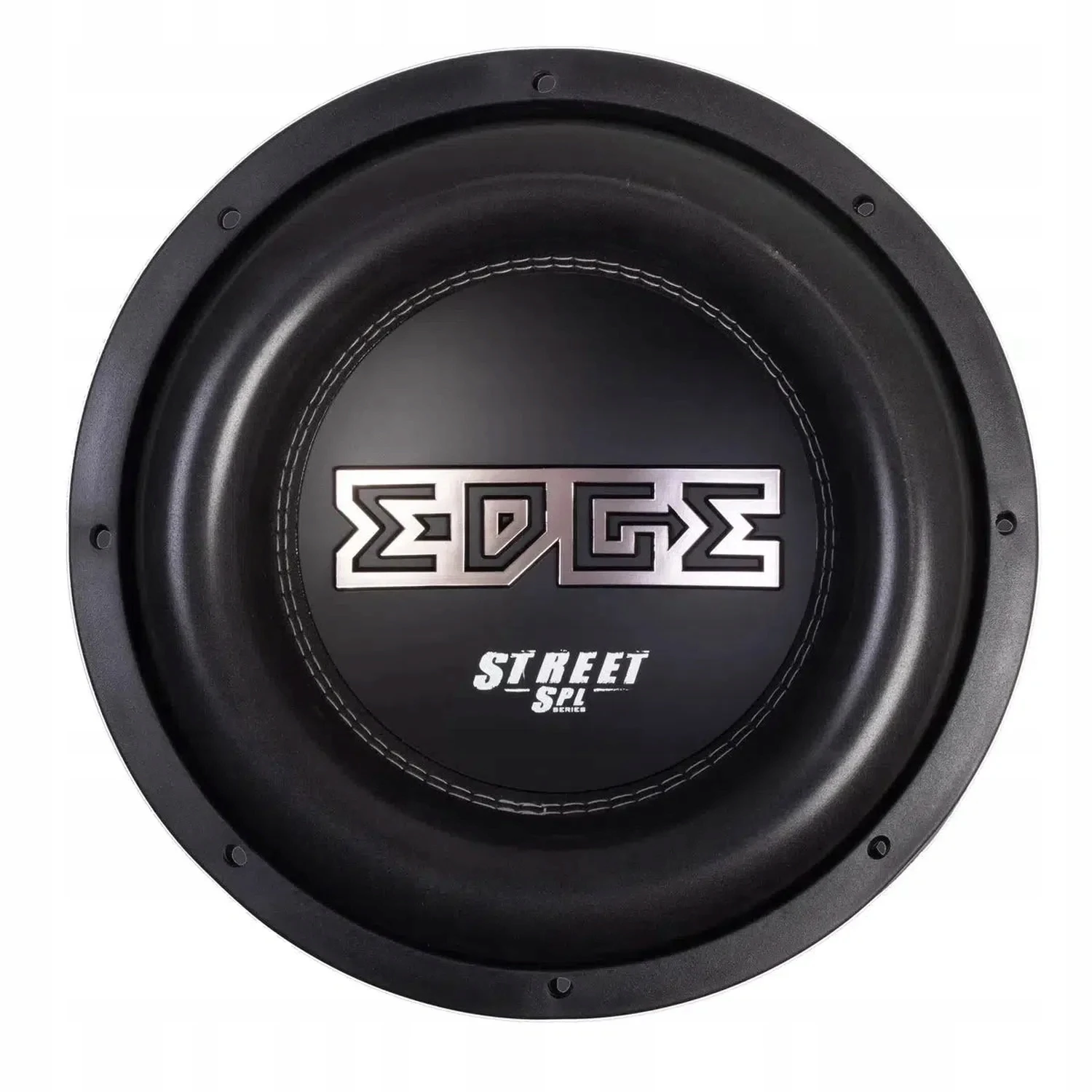

Subwoofer EDGE EDP122SPL – moc 1500 W RMS

EDGE EDP122SPL to 12-calowy subwoofer samochodowy o mocy nominalnej 1500 W RMS i maksymalnej 3000 W, zaprojektowany do pracy w mocnych systemach basowych.

Duża powierzchnia membrany oraz wytrzymała konstrukcja mechaniczna umożliwiają wykorzystanie głośnika w instalacjach nastawionych na wysokie poziomy ciśnienia akustycznego.

Model został wyposażony w podwójną cewkę 2 × 2 Ω, co pozwala dopasować impedancję wynikową do zastosowanego wzmacniacza.

Przy równoległym połączeniu cewek uzyskujemy nominalne obciążenie 1 Ω, dzięki czemu można wykorzystać pełną deklarowaną moc monobloku ATOM 1600.

Subwoofer jest przeznaczony dla użytkowników, którzy oczekują wyraźnie odczuwalnego basu i chcą zbudować system o dużej wydajności.

Ostateczny charakter brzmienia oraz osiągane ciśnienie akustyczne zależą również od konstrukcji obudowy, jej strojenia i warunków montażu w samochodzie.

Membrana z nieprasowanego papieru

W subwooferze EDGE EDP122SPL zastosowano membranę wykonaną z nieprasowanego papieru (Non Pressed Paper Cone).

Materiał ten jest wykorzystywany w konstrukcjach głośnikowych ze względu na korzystne właściwości mechaniczne i tłumiące.

Odpowiednio zaprojektowana membrana papierowa może zapewniać połączenie wymaganej sztywności z kontrolowaną pracą podczas dużych wychyleń.

W systemach niskotonowych membrana odpowiada za przemieszczanie znacznej objętości powietrza, niezbędnej do uzyskania mocnego basu.

Jej właściwości mają znaczenie dla zachowania odpowiedniej kontroli podczas odtwarzania dynamicznych fragmentów muzyki.

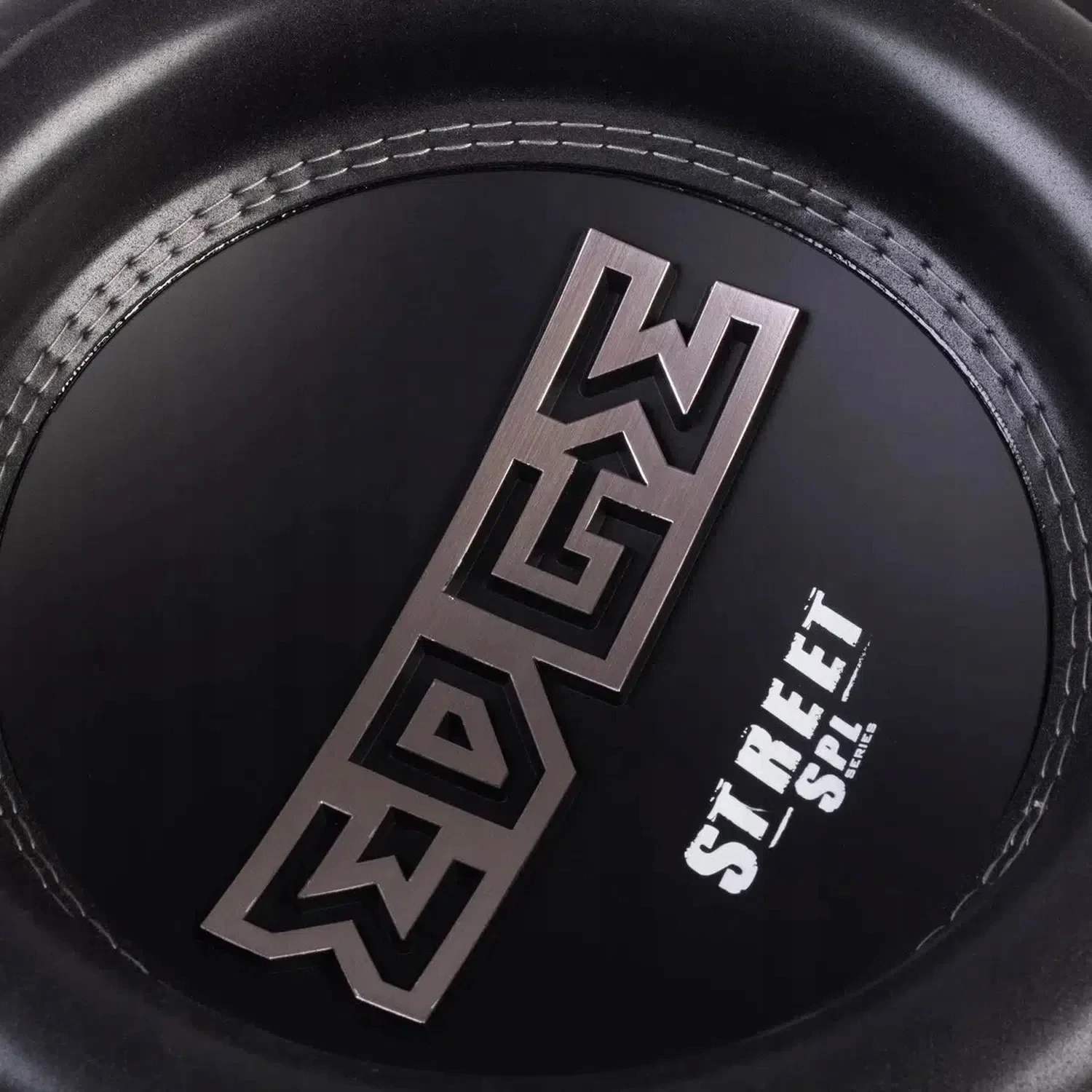

Zawieszenie Big Roll Foam Surround

EDGE EDP122SPL wyposażono w piankowe zawieszenie typu Big Roll Foam Surround.

Charakterystyczna konstrukcja z dużym profilem zawieszenia została zastosowana z myślą o pracy membrany przy znacznych wychyleniach.

Zawieszenie umożliwia membranie wykonywanie ruchów podczas odtwarzania niskich częstotliwości oraz pomaga utrzymać prawidłowe warunki mechaniczne pracy przetwornika.

Dodatkowym elementem konstrukcyjnym jest przeszywane połączenie zawieszenia z membraną, zwiększające wytrzymałość tego obszaru podczas intensywnego użytkowania.

Rozwiązanie to jest szczególnie istotne w subwooferach przeznaczonych do systemów Street Bass i SPL.

Układ centrujący i konstrukcja mechaniczna

W modelu EDP122SPL zastosowano podwójny układ centrujący 2 × PC Spider.

Elementy centrujące odpowiadają za utrzymywanie cewki w odpowiednim położeniu względem szczeliny magnetycznej podczas ruchu membrany.

Ich konstrukcja ma znaczenie dla stabilności mechanicznej przetwornika, szczególnie podczas pracy przy wysokich poziomach mocy.

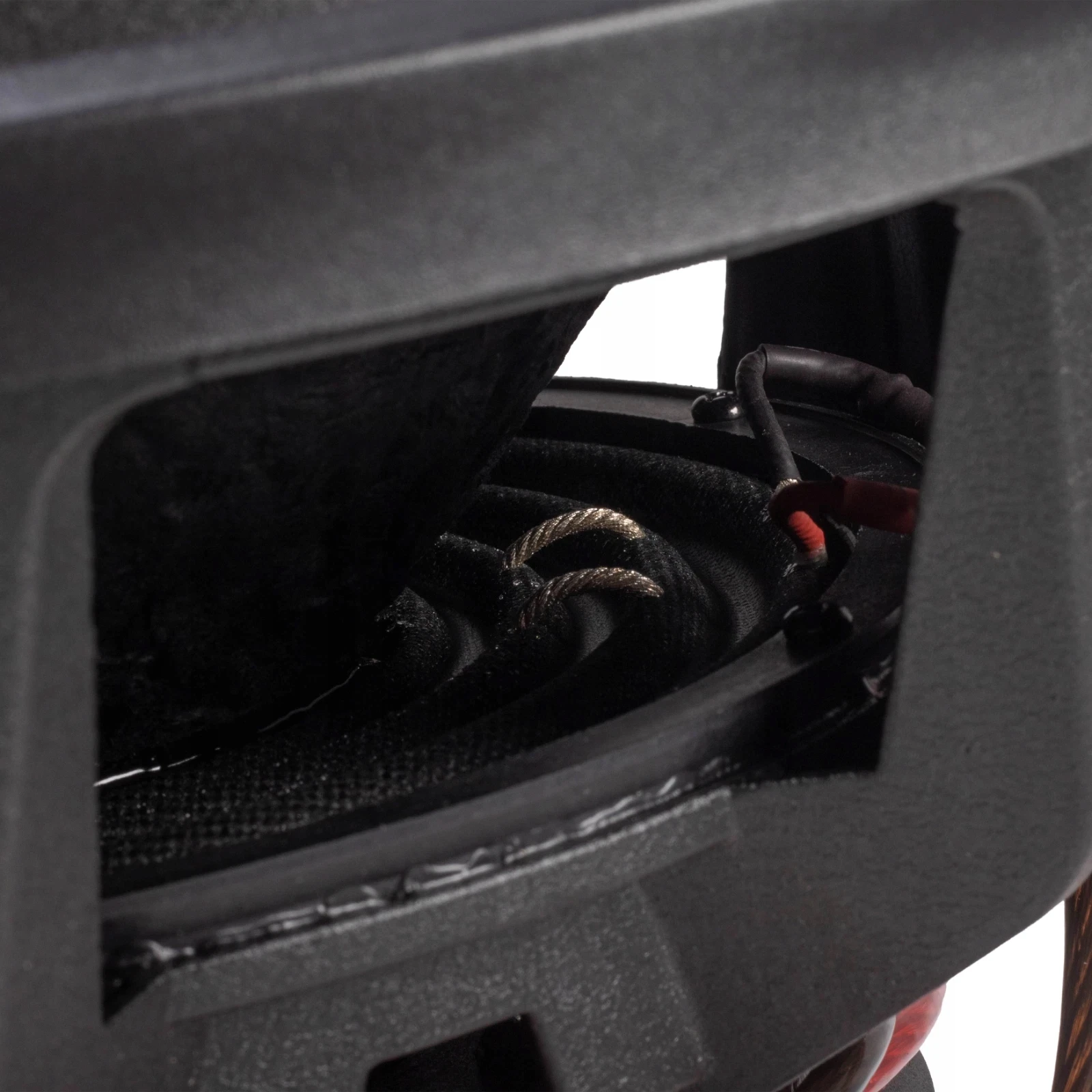

Subwoofer wyposażono również w przewody doprowadzające sygnał o przekroju określonym jako 10 AWG oraz gumową uszczelkę montażową.

Całość została zaprojektowana z myślą o intensywnej eksploatacji w mocnych samochodowych systemach niskotonowych.

Podwójny układ magnetyczny

EDGE EDP122SPL wykorzystuje dwa magnesy ferrytowe o wymiarach 180 × 90 × 20 mm każdy.

Układ magnetyczny współpracuje z cewką głośnika, odpowiadając za wytwarzanie siły wprawiającej membranę w ruch.

W konstrukcji zastosowano również górną płytę układu magnetycznego o grubości 13 mm oraz element T-Yoke o grubości 10 mm.

Duży układ magnetyczny stanowi jeden z elementów konstrukcji przystosowanej do pracy przy wysokiej mocy.

Warto pamiętać, że o rzeczywistych możliwościach subwoofera decyduje cały projekt przetwornika, a nie wyłącznie wielkość magnesów.

Podwójna cewka 2 × 2 Ω

Subwoofer EDGE EDP122SPL wyposażono w dwie cewki o impedancji nominalnej 2 Ω każda.

Takie rozwiązanie umożliwia wybór sposobu połączenia cewek w zależności od parametrów wzmacniacza.

Połączenie równoległe pozwala uzyskać nominalną impedancję wynikową 1 Ω.

Połączenie szeregowe pozwala uzyskać nominalną impedancję wynikową 4 Ω.

W oferowanym zestawie zalecanym rozwiązaniem jest połączenie równoległe do 1 Ω, ponieważ wzmacniacz ATOM 1600 osiąga przy takim obciążeniu moc 1600 W RMS.

Pozwala to wykorzystać potencjał subwoofera o mocy nominalnej 1500 W RMS.

Ze względu na moc wzmacniacza niezbędne jest prawidłowe ustawienie poziomu wzmocnienia oraz unikanie przesterowania sygnału.

Wzmacniacz ATOM 1600 – 1600 W RMS przy 1 Ω

Za zasilanie subwoofera odpowiada jednokanałowy wzmacniacz samochodowy ATOM 1600 pracujący w klasie D.

Urządzenie oferuje 1600 W RMS przy 1 Ω, 1000 W RMS przy 2 Ω oraz 550 W RMS przy 4 Ω.

Dzięki stabilnej pracy przy nominalnej impedancji 1 Ω może współpracować z subwooferem EDGE EDP122SPL po równoległym połączeniu jego cewek.

Moc wzmacniacza jest zbliżona do wytrzymałości nominalnej subwoofera, co zapewnia odpowiedni potencjał do budowy wydajnego systemu basowego.

Technologia klasy D pozwala uzyskać wysoką sprawność energetyczną przy zachowaniu kompaktowych wymiarów urządzenia.

ATOM 1600 został również wyposażony w funkcje umożliwiające kontrolowanie pracy systemu oraz dopasowanie parametrów odtwarzania niskich częstotliwości.

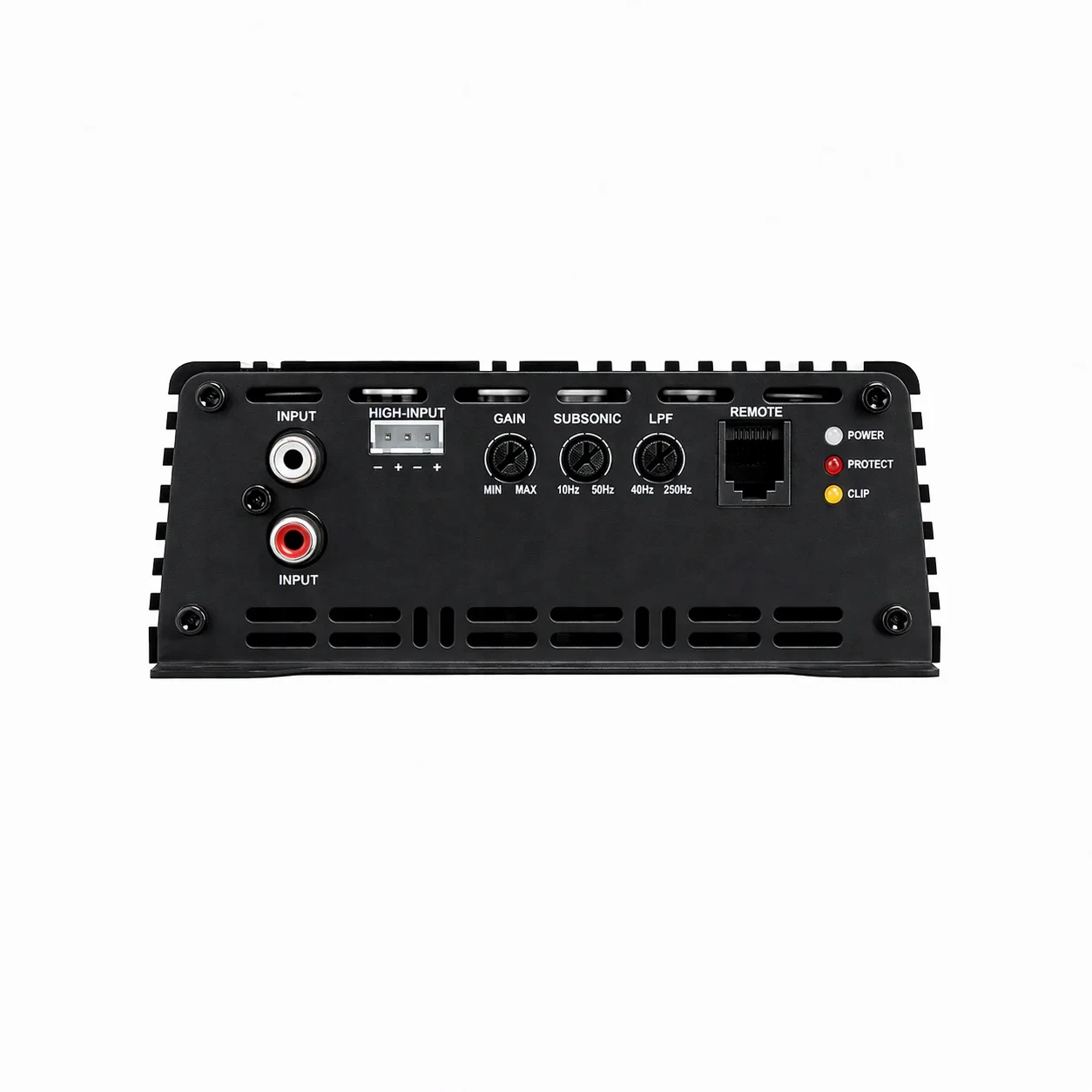

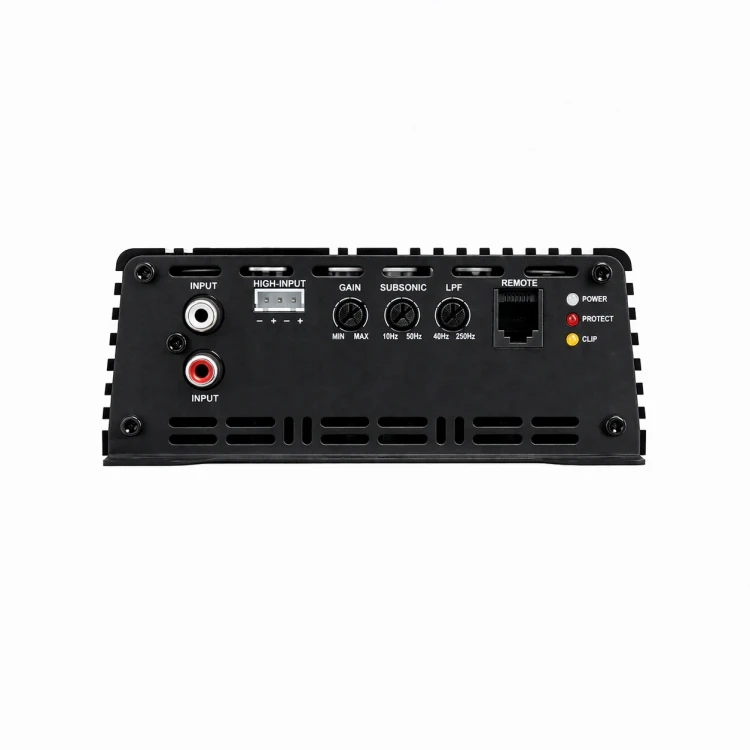

Regulowane filtry i strojenie basu

Wzmacniacz ATOM 1600 wyposażono w regulowany filtr dolnoprzepustowy LPF w zakresie 40–250 Hz.

Filtr umożliwia ograniczenie wysokich częstotliwości kierowanych do subwoofera, pozwalając dopasować jego zakres pracy do pozostałych głośników samochodowych.

Urządzenie posiada również regulowany filtr górnoprzepustowy HPF w zakresie 10–50 Hz, który w systemie subwooferowym może pełnić funkcję ograniczania najniższych częstotliwości.

Jest to szczególnie przydatne podczas korzystania z obudów Bass Reflex, w których poniżej częstotliwości strojenia może dochodzić do nadmiernych wychyleń membrany.

Dodatkowo wzmacniacz oferuje regulację Bass Boost w zakresie częstotliwości 35–90 Hz.

Funkcja ta pozwala dostosować charakter podbicia basu do preferencji użytkownika, jednak powinna być stosowana ostrożnie, ponieważ zwiększanie poziomu sygnału w wybranym zakresie może prowadzić do przeciążenia subwoofera lub przesterowania wzmacniacza.

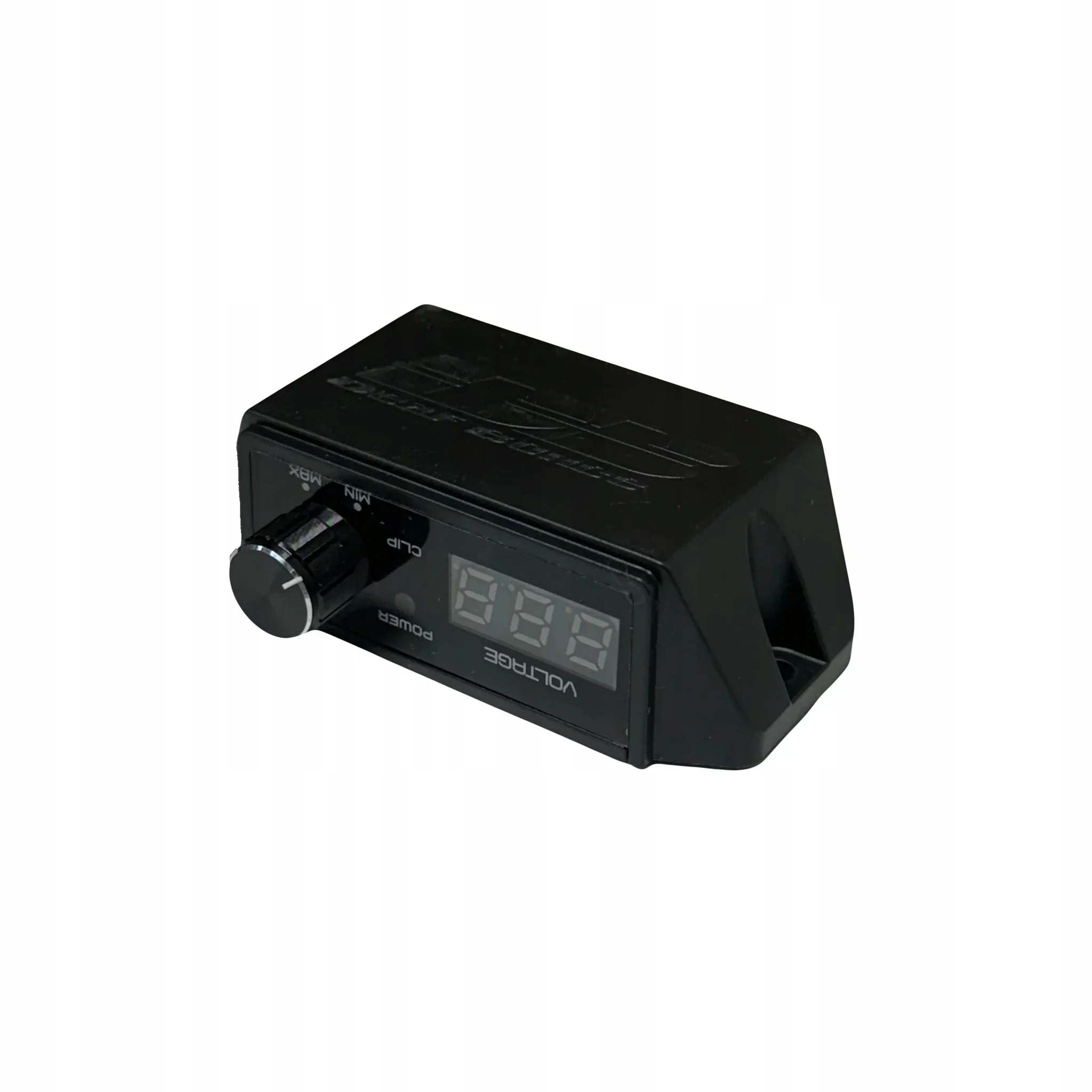

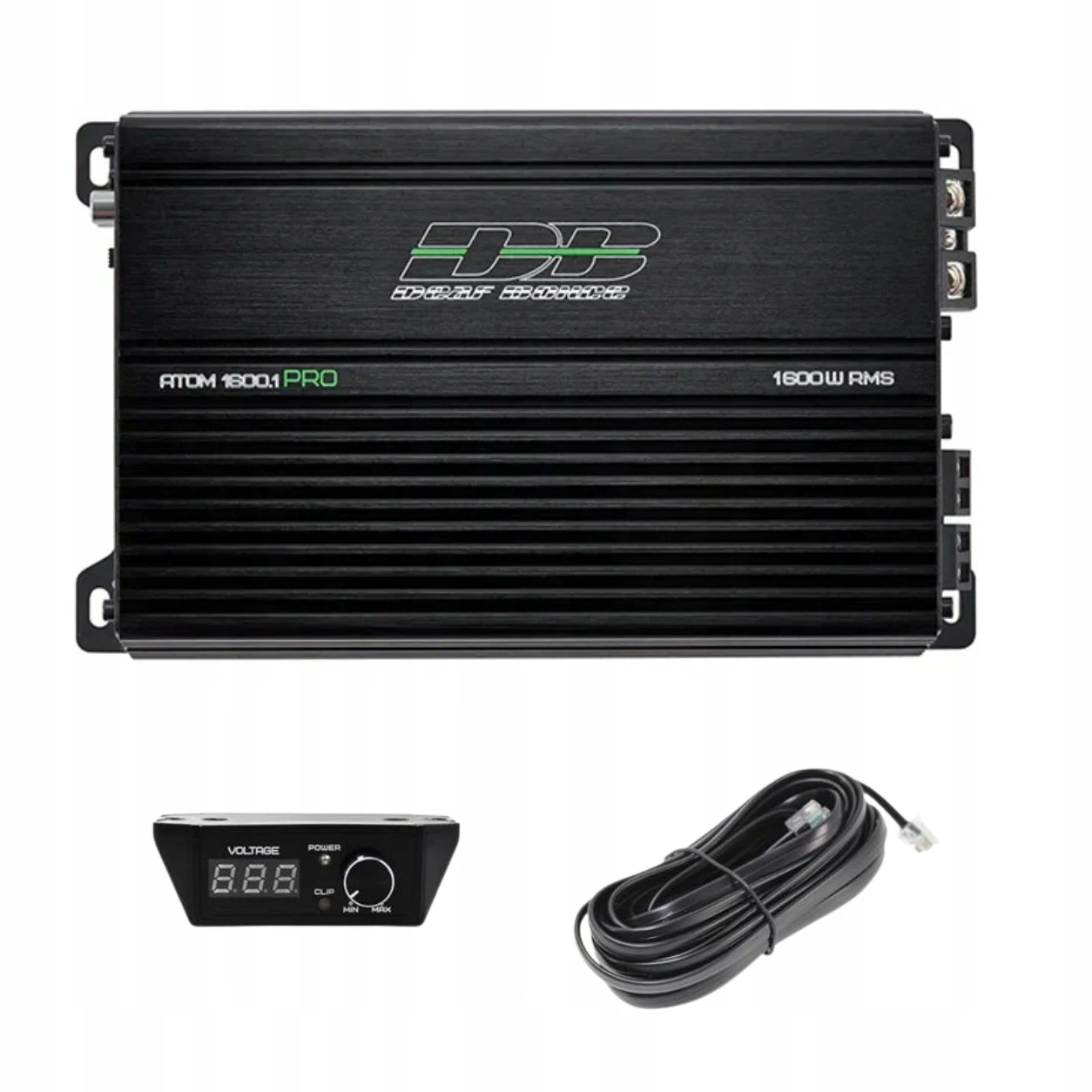

Pilot regulacji basu z woltomierzem i kontrolką CLIP

W zestawie znajduje się przewodowy pilot zdalnej regulacji poziomu basu.

Pozwala on wygodnie dostosować poziom sygnału basowego bez konieczności bezpośredniego dostępu do wzmacniacza.

Pilot wyposażono w woltomierz, umożliwiający obserwowanie napięcia instalacji elektrycznej samochodu.

To przydatna funkcja podczas pracy mocnego systemu basowego, ponieważ pozwala kontrolować spadki napięcia przy większym obciążeniu.

Dodatkowo pilot posiada kontrolkę CLIP, sygnalizującą wykrycie przesterowania wzmacniacza.

Kontrolka CLIP znajduje się również na obudowie samego urządzenia.

Możliwość obserwowania przesterowania pomaga użytkownikowi odpowiednio kontrolować poziom głośności i ograniczać ryzyko pracy wzmacniacza z nadmiernie zniekształconym sygnałem.

Wysoka sprawność technologii klasy D

ATOM 1600 wykorzystuje układ wzmacniający pracujący w klasie D.

Technologia ta pozwala uzyskać wysoką moc wyjściową przy stosunkowo niewielkich wymiarach urządzenia.

Wysoka sprawność energetyczna ma szczególne znaczenie w samochodowych systemach basowych, w których wzmacniacz może pobierać znaczne ilości energii z instalacji elektrycznej pojazdu.

Mniejsze straty energii w porównaniu z wieloma tradycyjnymi konstrukcjami klasy AB pozwalają ograniczyć ilość ciepła wytwarzanego podczas pracy.

Nie oznacza to jednak braku konieczności zapewnienia odpowiedniego chłodzenia.

Wzmacniacz powinien zostać zamontowany w miejscu umożliwiającym prawidłową wentylację.

Kompaktowe wymiary wzmacniacza

ATOM 1600 posiada obudowę o wymiarach 140 × 230 × 54 mm.

Kompaktowa konstrukcja ułatwia znalezienie miejsca na montaż wzmacniacza w samochodzie.

Urządzenie może zostać zamontowane w bagażniku lub innej odpowiednio przygotowanej przestrzeni, pod warunkiem zapewnienia właściwej wentylacji i ochrony przed wilgocią.

Niewielkie wymiary pozwalają ograniczyć ilość przestrzeni zajmowanej przez elektronikę systemu basowego.

Jest to szczególnie praktyczne w instalacjach, w których znaczna część bagażnika zostaje przeznaczona na obudowę subwoofera.

Dopasowanie subwoofera i wzmacniacza

Jedną z najważniejszych zalet oferowanego zestawu jest dopasowanie parametrów subwoofera EDGE EDP122SPL i wzmacniacza ATOM 1600.

Subwoofer posiada moc nominalną 1500 W RMS oraz podwójną cewkę 2 × 2 Ω.

Po równoległym połączeniu cewek uzyskuje nominalną impedancję 1 Ω.

Wzmacniacz ATOM 1600 oferuje przy takim obciążeniu 1600 W RMS.

Oznacza to, że wzmacniacz dysponuje mocą zbliżoną do nominalnej wytrzymałości subwoofera, z niewielkim zapasem.

Takie połączenie może zapewnić bardzo dobre warunki do uzyskania mocnego basu, pod warunkiem prawidłowego ustawienia wzmocnienia wejściowego, filtrów i całego systemu.

Moc wzmacniacza nie powinna być wykorzystywana bez kontroli poziomu sygnału, ponieważ przekroczenie możliwości termicznych lub mechanicznych głośnika może prowadzić do jego uszkodzenia.

Dobór obudowy subwoofera

Subwoofer EDGE EDP122SPL jest przeznaczony do montażu w odpowiednio zaprojektowanej obudowie.

Ze względu na charakter konstrukcji może być rozważany do mocnych systemów basowych, w których istotne są wysoka wydajność i odpowiednie ciśnienie akustyczne.

W takich instalacjach często wykorzystuje się obudowy typu Bass Reflex, pozwalające zwiększyć efektywność odtwarzania w wybranym zakresie niskich częstotliwości.

Ostateczna objętość obudowy, powierzchnia portu oraz częstotliwość strojenia powinny zostać dobrane na podstawie parametrów konkretnego głośnika i oczekiwanego charakteru basu.

Nie należy dobierać skrzyni wyłącznie na podstawie średnicy 30cm lub mocy 1500 W RMS.

Oferowany zestaw nie zawiera obudowy subwooferowej, dlatego należy ją dobrać lub wykonać oddzielnie.

Zasilanie i prawidłowy montaż

Zestaw EDGE EDP122SPL + ATOM 1600 jest przeznaczony do pracy w samochodowym systemie audio wymagającym odpowiednio wydajnej instalacji elektrycznej.

Wzmacniacz o mocy 1600 W RMS przy 1 Ω może generować znaczne zapotrzebowanie na prąd, dlatego szczególnie ważne jest prawidłowe dobranie przewodów zasilających i masowych.

Instalacja powinna zostać wyposażona w odpowiednie zabezpieczenie przewodu dodatniego, umieszczone możliwie blisko akumulatora.

Należy również sprawdzić wydajność alternatora, stan akumulatora oraz jakość połączeń elektrycznych.

Wbudowany w pilot woltomierz pozwala obserwować napięcie podczas pracy systemu, jednak nie zastępuje prawidłowego doboru i kontroli instalacji zasilającej.

Podczas uruchamiania zestawu konieczne jest właściwe ustawienie poziomu wzmocnienia, filtra LPF i filtra HPF oraz kontrolowanie sygnalizacji CLIP.

Dane techniczne subwoofera EDGE EDP122SPL

Producent / marka: EDGE

Model: EDP122SPL

Typ: subwoofer samochodowy

Średnica nominalna: 300 mm (30cm / 12 cali)

Moc nominalna: 1500 W RMS

Moc maksymalna: 3000 W

Impedancja cewek: 2 × 2 Ω

Impedancja przy połączeniu równoległym: 1 Ω

Impedancja przy połączeniu szeregowym: 4 Ω

Materiał membrany: nieprasowany papier (Non Pressed Paper Cone)

Zawieszenie: Big Roll Foam Surround, przeszywane

Cewka: uzwojenie miedziane, parametr producenta 45 mm

Układ centrujący: 2 × PC Spider

Układ magnetyczny: 2 × magnes ferrytowy

Wymiary magnesów: 180 × 90 × 20 mm (2 szt.)

Górna płyta układu magnetycznego: 13 mm, Black Anodized

T-Yoke: 10 mm, Flat

Przewody doprowadzające sygnał: 10 AWG

Uszczelka: gumowa

Przeznaczenie: systemy Street Bass i SPL

Dane techniczne wzmacniacza ATOM 1600

Model: ATOM 1600

Typ: wzmacniacz samochodowy monoblok

Klasa wzmacniacza: D

Liczba kanałów: 1

Moc RMS przy 1 Ω: 1600 W

Moc RMS przy 2 Ω: 1000 W

Moc RMS przy 4 Ω: 550 W

Minimalna impedancja obciążenia: 1 Ω

Pasmo przenoszenia: 15–250 Hz

Filtr dolnoprzepustowy LPF: 40–250 Hz

Filtr górnoprzepustowy HPF: 10–50 Hz

Regulacja częstotliwości Bass Boost: 35–90 Hz

Pilot regulacji basu: tak

Woltomierz w pilocie: tak

Kontrolka CLIP w pilocie: tak

Kontrolka CLIP na wzmacniaczu: tak

Wejście wysokopoziomowe: tak

Czułość wejściowa: 0,2–6 V

Współczynnik tłumienia: 210

Stosunek sygnału do szumu: 100 dB

Napięcie robocze: 9–15 V

Wymiary: 140 × 230 × 54 mm

Zastosowanie

Zestaw EDGE EDP122SPL + ATOM 1600 przeznaczony jest do budowy wydajnych samochodowych systemów basowych.

Sprawdzi się w instalacjach, w których użytkownik oczekuje mocnego, dynamicznego i wyraźnie odczuwalnego basu.

Subwoofer o mocy 1500 W RMS może być wykorzystywany w systemach nastawionych na intensywne odtwarzanie niskich częstotliwości, w tym w instalacjach typu Street Bass.

Wzmacniacz ATOM 1600 zapewnia odpowiednią moc do współpracy z subwooferem po równoległym połączeniu jego cewek do nominalnej impedancji 1 Ω.

Zestaw może być wykorzystany zarówno podczas rozbudowy istniejącego systemu Car Audio, jak i budowy nowej instalacji basowej.

Ze względu na wysoką moc zalecany jest profesjonalny montaż, prawidłowy dobór obudowy oraz odpowiednie przygotowanie instalacji zasilającej samochodu.

Zawartość zestawu

1 × subwoofer samochodowy EDGE EDP122SPL 30cm 1500 W RMS D2

1 × wzmacniacz samochodowy ATOM 1600

1 × przewodowy pilot regulacji poziomu basu z woltomierzem i kontrolką CLIP

Instrukcja obsługi

Oryginalne opakowania producentów

Uwaga: Zestaw nie zawiera skrzyni subwooferowej ani przewodów instalacyjnych. Elementy te należy dobrać oddzielnie do planowanej konfiguracji systemu.

Podsumowanie

EDGE EDP122SPL + ATOM 1600 to wydajny zestaw basowy Car Audio, przeznaczony dla użytkowników oczekujących dużej mocy i wyraźnie odczuwalnych niskich częstotliwości.

Zestaw łączy subwoofer 30cm o mocy 1500 W RMS ze wzmacniaczem monofonicznym klasy D oferującym 1600 W RMS przy 1 Ω.

Dzięki podwójnej cewce 2 × 2 Ω subwoofer można skonfigurować do nominalnej impedancji 1 Ω, dopasowanej do możliwości wzmacniacza.

W komplecie znajduje się również pilot regulacji basu z woltomierzem i kontrolką CLIP, umożliwiający wygodną kontrolę poziomu basu i obserwowanie parametrów pracy systemu.

Odpowiednio zaprojektowana obudowa, prawidłowe zasilanie oraz właściwe strojenie pozwalają wykorzystać możliwości obu urządzeń.

To propozycja dla osób poszukujących mocnego zestawu subwoofer + wzmacniacz 1600 W RMS, który może stać się podstawą zaawansowanego samochodowego systemu basowego.
