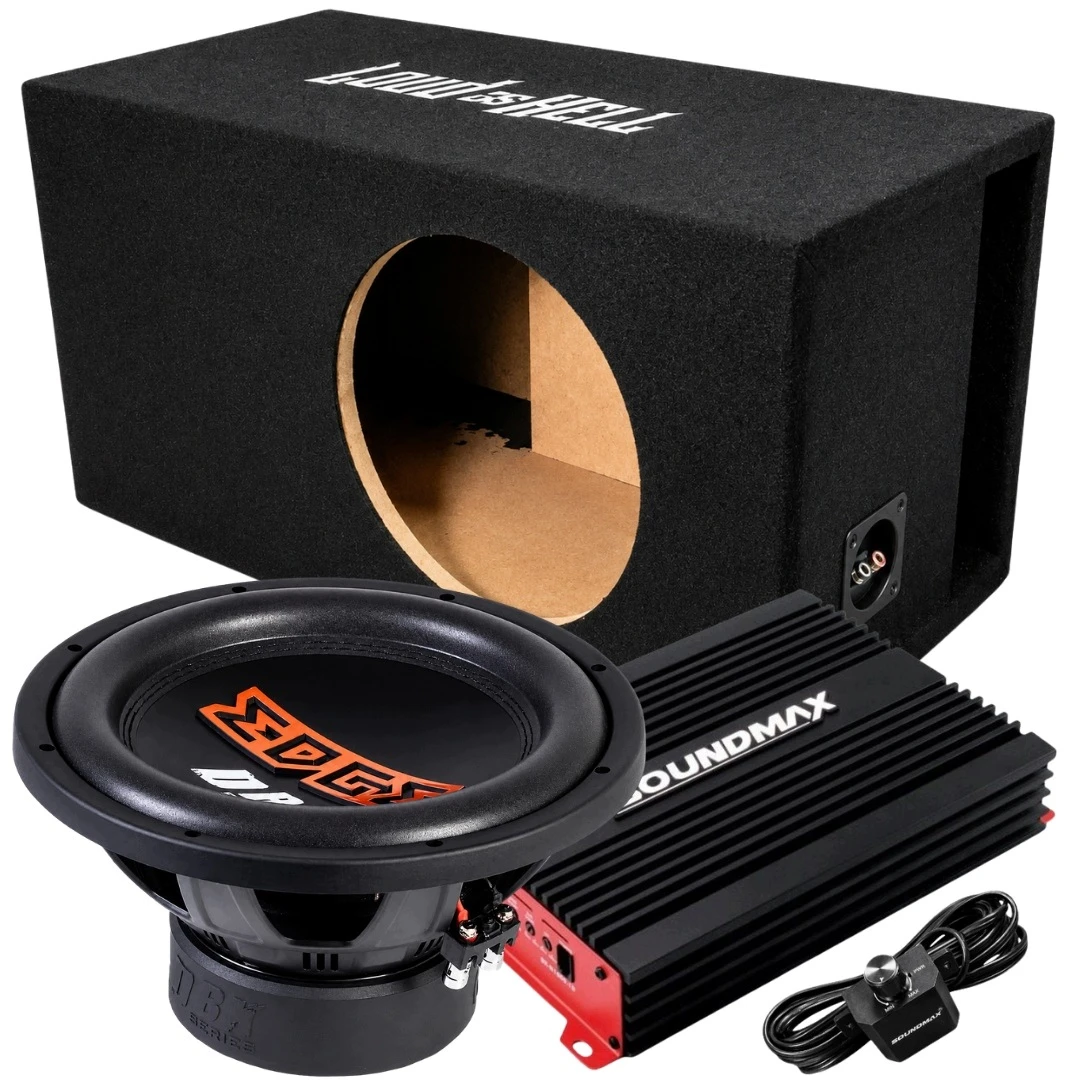

EDGE EDBX12D2-E3 + obudowa 68 l + Soundmax SX-N1000.1D – zestaw basowy 1000 W RMS

EDGE EDBX12D2-E3 + obudowa Bass Reflex 68 l + Soundmax SX-N1000.1D to kompletny zestaw komponentów do budowy mocnego systemu basowego w samochodzie.

W zestawie znajduje się subwoofer EDGE EDBX12D2-E3 12" / 30 cm o mocy 1000 W RMS, dopasowana obudowa Bass Reflex 68 litrów strojona na 36 Hz oraz monoblok Soundmax SX-N1000.1D, dostarczający 1000 W RMS przy 1 Ω.

Subwoofer posiada dwie cewki 2 × 2 Ω. Po ich równoległym połączeniu uzyskujemy 1 Ω, czyli impedancję, przy której wzmacniacz Soundmax osiąga pełne 1000 W RMS.

Subwoofer i wzmacniacz dopasowane 1000 W RMS przy 1 Ω

Jedną z najważniejszych zalet zestawu jest właściwe dopasowanie parametrów subwoofera i wzmacniacza.

EDGE EDBX12D2-E3 oferuje 1000 W RMS i posiada podwójną cewkę DVC 2 × 2 Ω. Po połączeniu cewek równolegle subwoofer pracuje przy 1 Ω.

Soundmax SX-N1000.1D jest stabilny przy 1 Ω i przy takim obciążeniu dostarcza 1000 W RMS. Pozwala to wykorzystać możliwości subwoofera bez konieczności stosowania znacznie przewymiarowanego wzmacniacza.

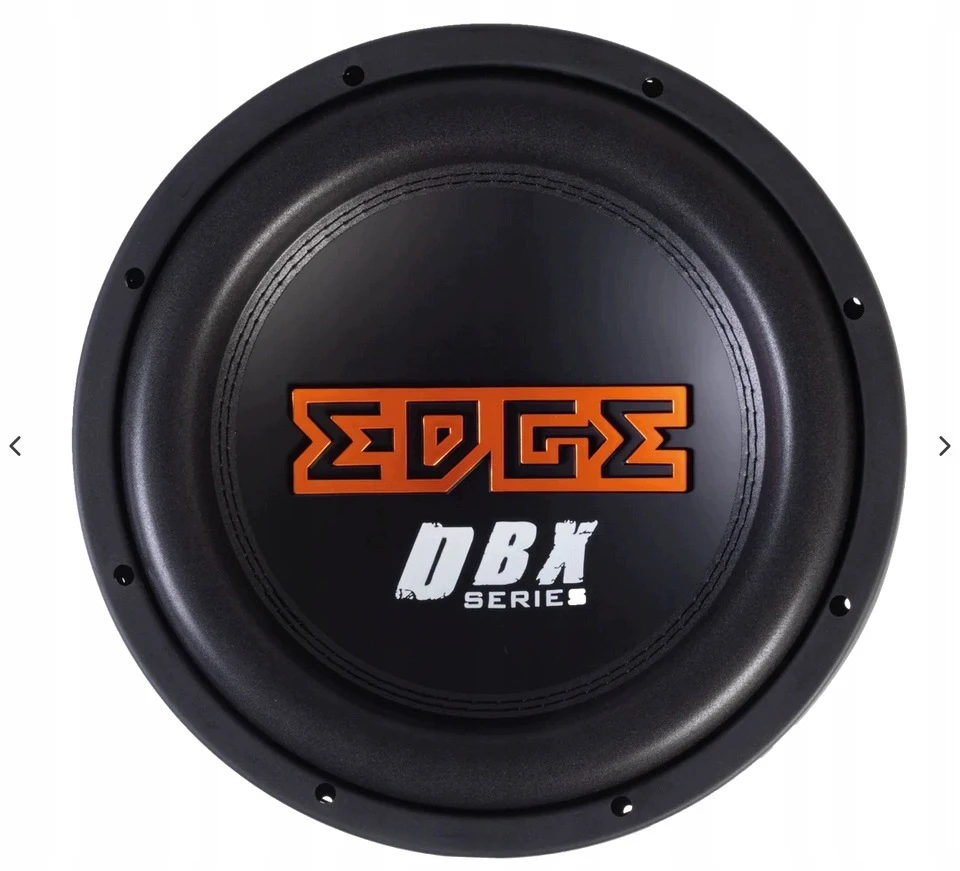

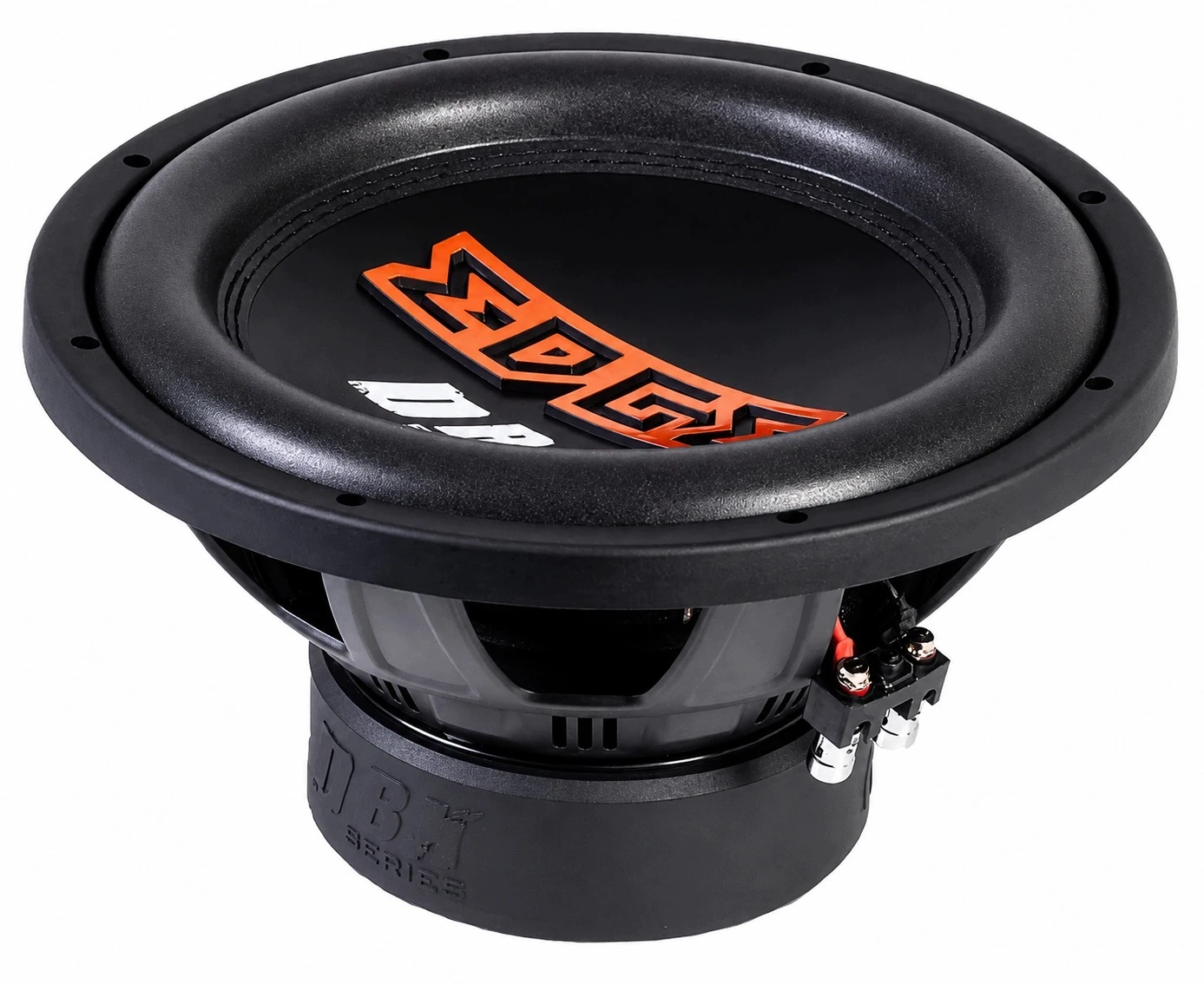

EDGE EDBX12D2-E3 – subwoofer 12" 1000 W RMS

EDGE EDBX12D2-E3 to 12-calowy / 300 mm subwoofer samochodowy z serii DBX, przeznaczony do mocnych systemów basowych.

Głośnik wykorzystuje membranę z prasowanego papieru, szerokie podwójnie szyte zawieszenie piankowe oraz 2,5-calową / 63,5 mm cewkę na aluminiowym karkasie.

Układ magnetyczny 100 Oz Y35 oraz sprężynowe terminale ułatwiające podłączenie przewodów uzupełniają konstrukcję przygotowaną do pracy z mocą 1000 W RMS.

Dane techniczne EDGE EDBX12D2-E3

Producent: EDGE

Model: EDBX12D2-E3

Seria: DBX

Typ: subwoofer samochodowy

Średnica: 300 mm / 12"

Moc RMS: 1000 W

Moc maksymalna: 2000 W

Cewki: DVC – 2 × 2 Ω

Impedancja po połączeniu równoległym: 1 Ω

Impedancja po połączeniu szeregowym: 4 Ω

Pasmo przenoszenia: 25 Hz – 850 Hz

Skuteczność: 84 dB

Membrana: prasowany papier

Kopułka: IMPP

Cewka: 63,5 mm / 2,5"

Karkas cewki: aluminiowy

Układ magnetyczny: 100 Oz Y35

Terminale: sprężynowe Push Terminal

Średnica montażowa: 280 mm

Głębokość montażowa: 170 mm

Zalecana obudowa zamknięta: 42–50 l

Zalecana obudowa Bass Reflex: 50–70 l

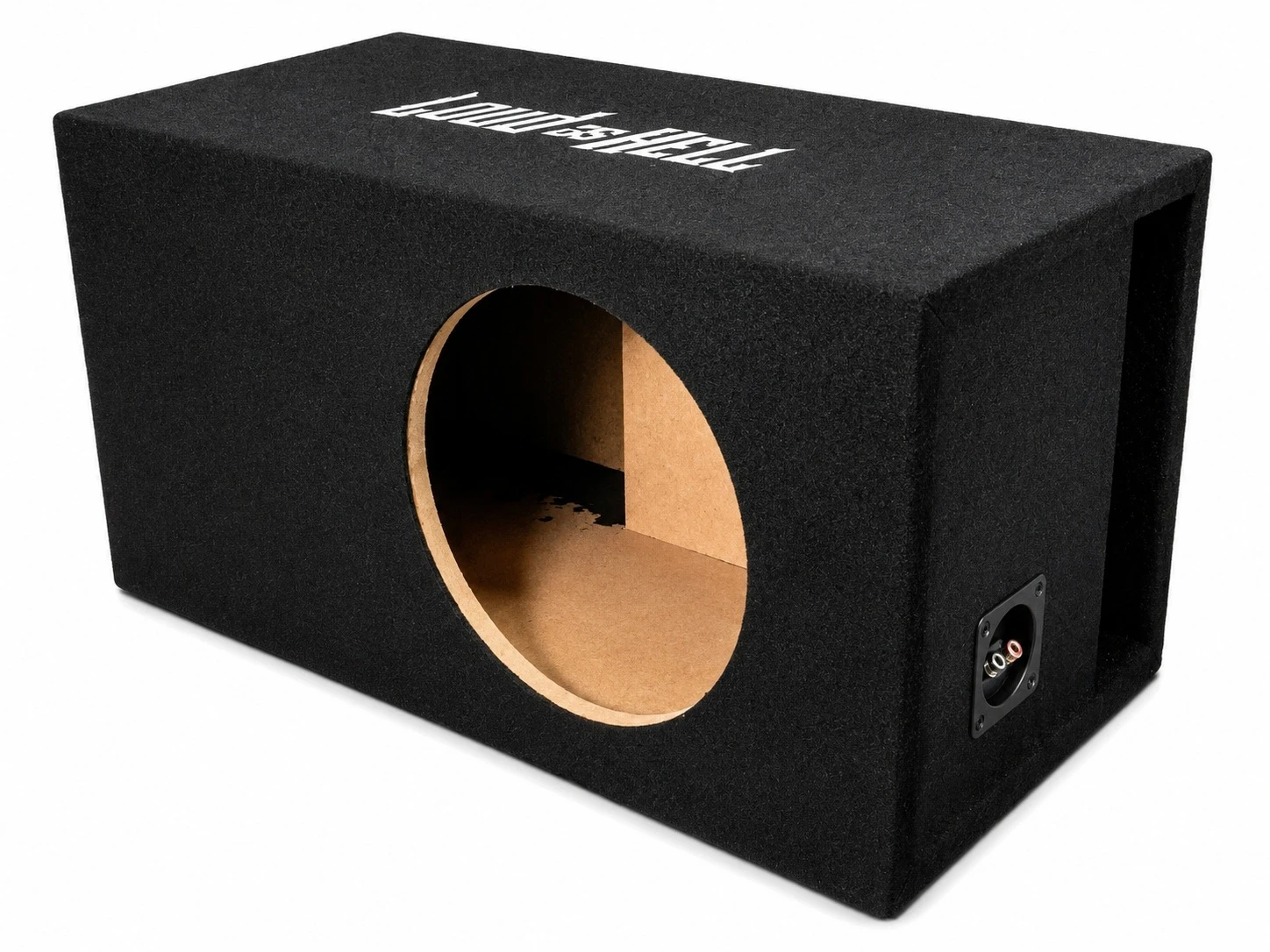

Obudowa Bass Reflex 68 l strojona na 36 Hz

Do subwoofera została dobrana obudowa Bass Reflex o pojemności 68 litrów, czyli mieszcząca się w podanym zakresie 50–70 litrów dla EDGE EDBX12D2-E3.

Obudowa została strojona na 36 Hz i wykorzystuje port szczelinowy z wylotem po prawej stronie.

Wykonano ją z MDF i wyposażono w terminal ABS oraz wewnętrzne przewody OFC 12 GA o długości 2 × 60 cm.

Dane techniczne obudowy

Typ: Bass Reflex

Pojemność: 68 l

Strojenie: 36 Hz

Port: szczelinowy

Położenie wylotu portu: prawa strona

Materiał: MDF

Wykończenie: czarne

Terminal: ABS

Przewody wewnętrzne: OFC 12 GA – 2 × 60 cm

Szerokość: 76 cm

Wysokość: 38 cm

Głębokość: 37 cm

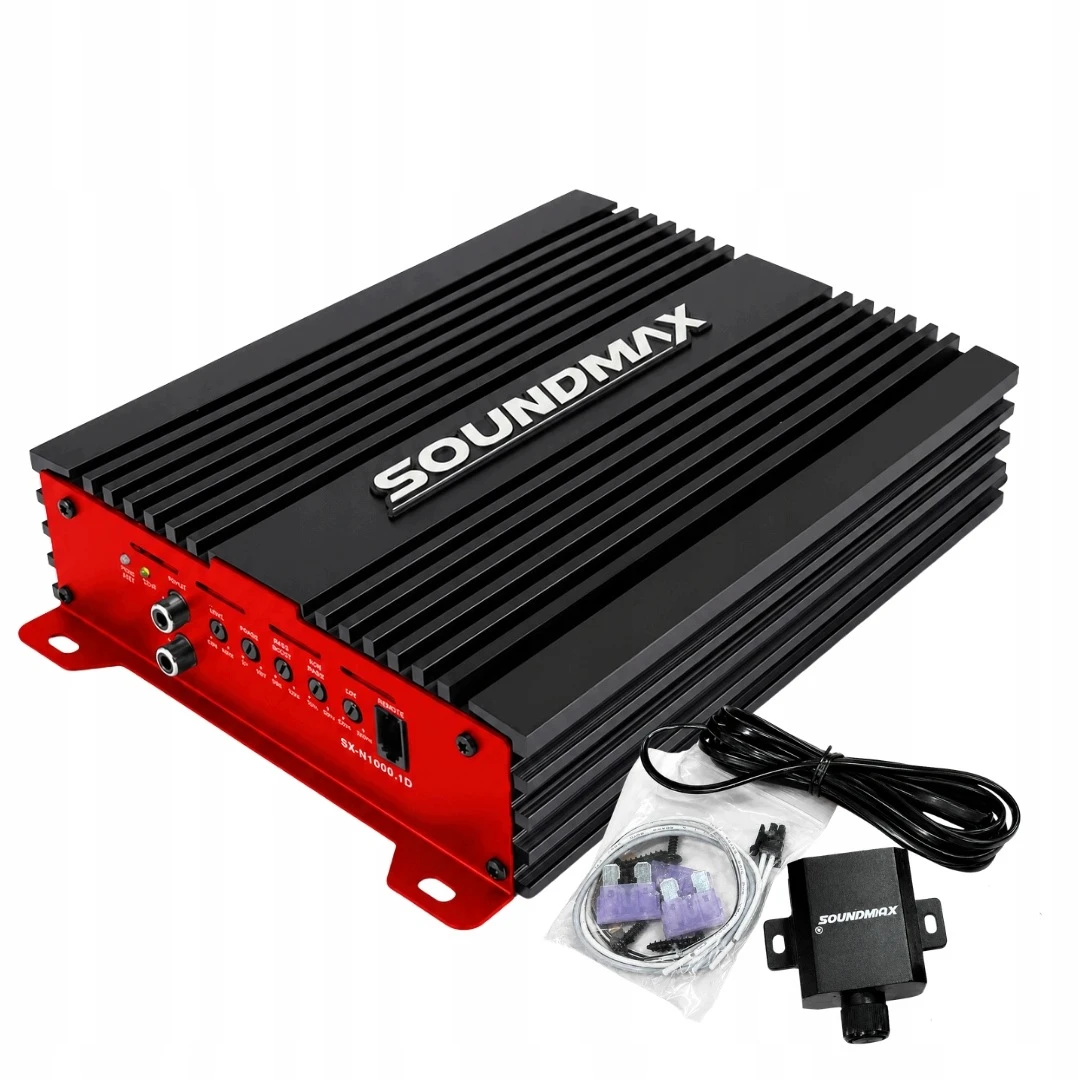

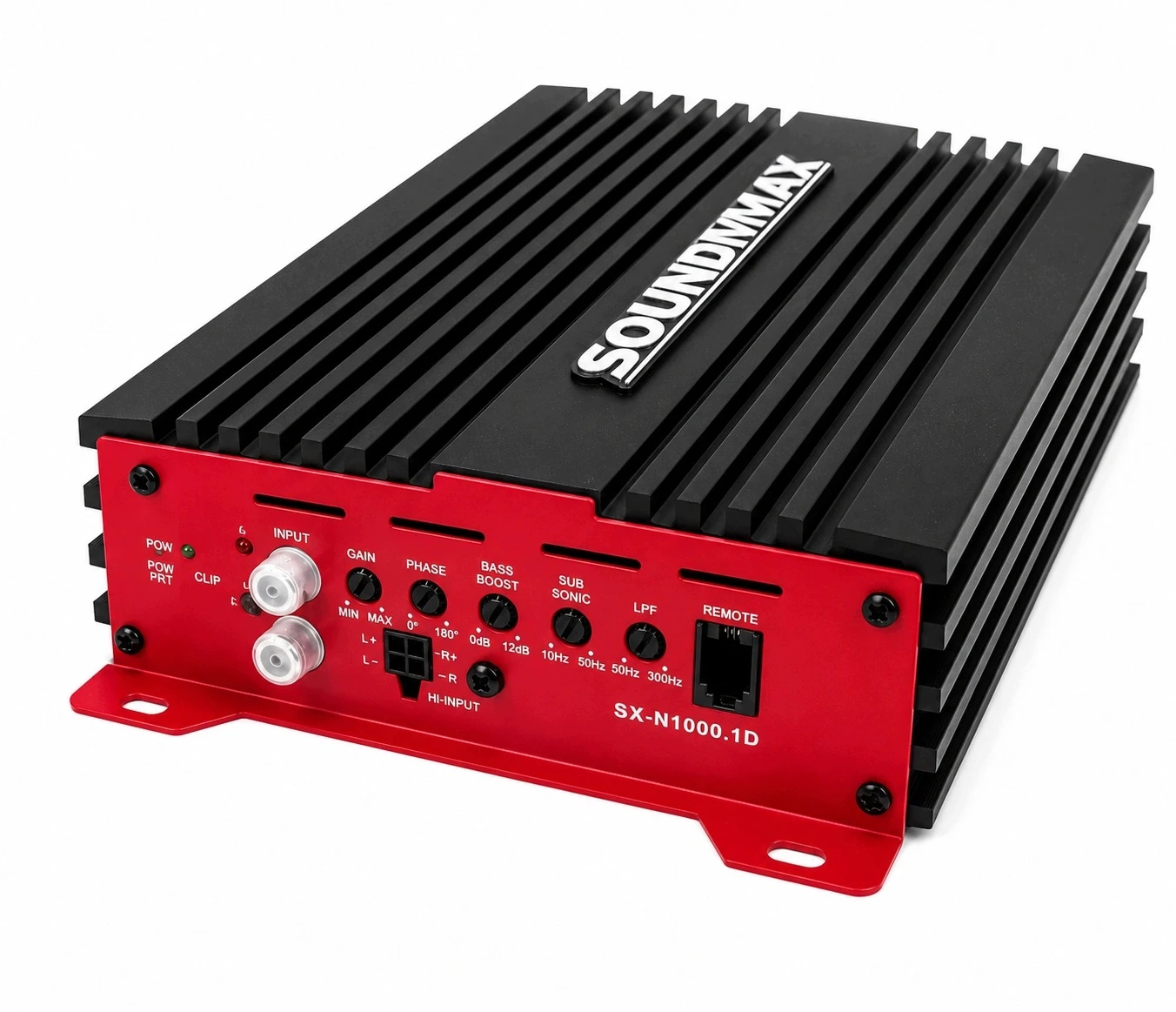

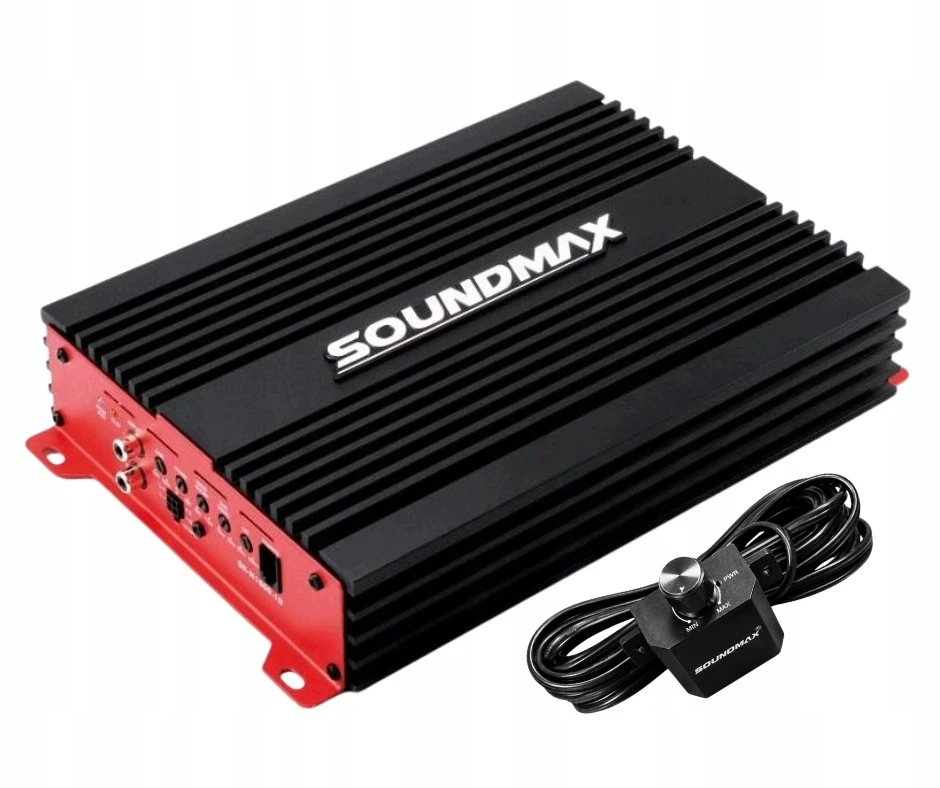

Soundmax SX-N1000.1D – monoblok 1000 W RMS przy 1 Ω

Soundmax SX-N1000.1D to 1-kanałowy wzmacniacz klasy D, przeznaczony do zasilania samochodowych subwooferów.

Oferuje 370 W RMS przy 4 Ω, 600 W RMS przy 2 Ω oraz 1000 W RMS przy 1 Ω. W tym zestawie wykorzystujemy konfigurację 1 Ω, odpowiadającą równoległemu połączeniu dwóch cewek subwoofera EDGE.

Wzmacniacz posiada filtr dolnoprzepustowy, filtr subsoniczny oraz Bass Boost. Do zestawu ze wzmacniaczem dołączony jest również przewodowy pilot regulacji poziomu basu.

Dane techniczne Soundmax SX-N1000.1D

Producent: Soundmax

Model: SX-N1000.1D

Typ: monoblok

Klasa pracy: D

Liczba kanałów: 1

Moc RMS przy 4 Ω: 370 W

Moc RMS przy 2 Ω: 600 W

Moc RMS przy 1 Ω: 1000 W

Minimalna impedancja: 1 Ω

Pasmo przenoszenia: 10 Hz – 160 Hz

THD: <0,15%

Stosunek sygnału do szumu: >90 dB

Czułość wejściowa: 200 mV – 8 V

Low Pass Filter: tak

Subsonic Filter: tak

Bass Boost: tak

Wejście RCA: tak

Przewodowy pilot regulacji poziomu basu: tak

Wymiary: 220 × 182 × 51 mm

Zastosowanie

Budowa mocnego samochodowego systemu basowego

Systemy wykorzystujące subwoofer 12" / 300 mm

Instalacje pracujące przy impedancji 1 Ω

Systemy nastawione na mocny i dynamiczny bas

Samochody z odpowiednią przestrzenią na obudowę 68 l

Zawartość zestawu

1 × subwoofer EDGE EDBX12D2-E3 12" 1000 W RMS

1 × obudowa Bass Reflex 68 l strojona na 36 Hz

1 × wzmacniacz Soundmax SX-N1000.1D

1 × przewodowy pilot regulacji poziomu basu do wzmacniacza

Podsumowanie

EDGE EDBX12D2-E3 + Soundmax SX-N1000.1D + obudowa Bass Reflex 68 l to zestaw oparty na 12-calowym subwooferze 1000 W RMS i monobloku dostarczającym 1000 W RMS przy 1 Ω.

Subwoofer DVC 2 × 2 Ω można połączyć równolegle do 1 Ω, wykorzystując pełną moc wzmacniacza. Obudowa o pojemności 68 litrów i strojeniu 36 Hz została dobrana do parametrów głośnika i jest gotowa do jego montażu.
