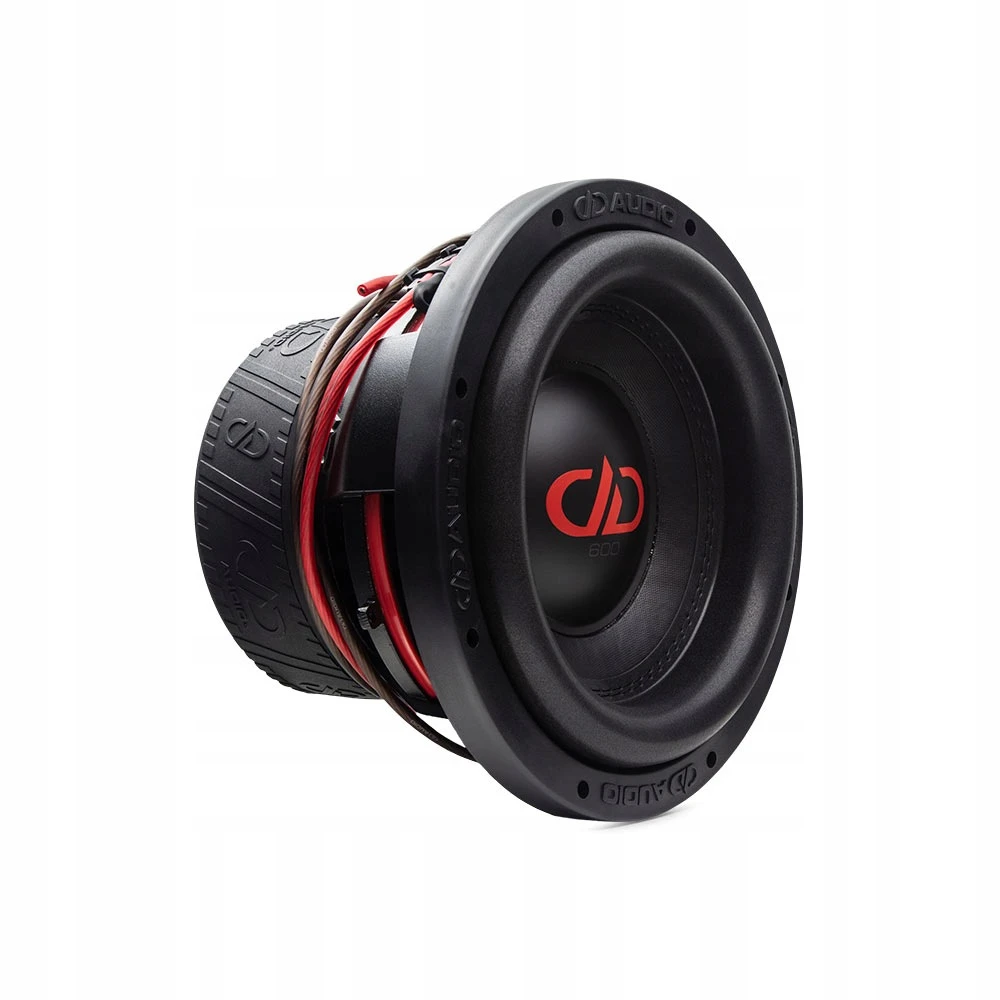

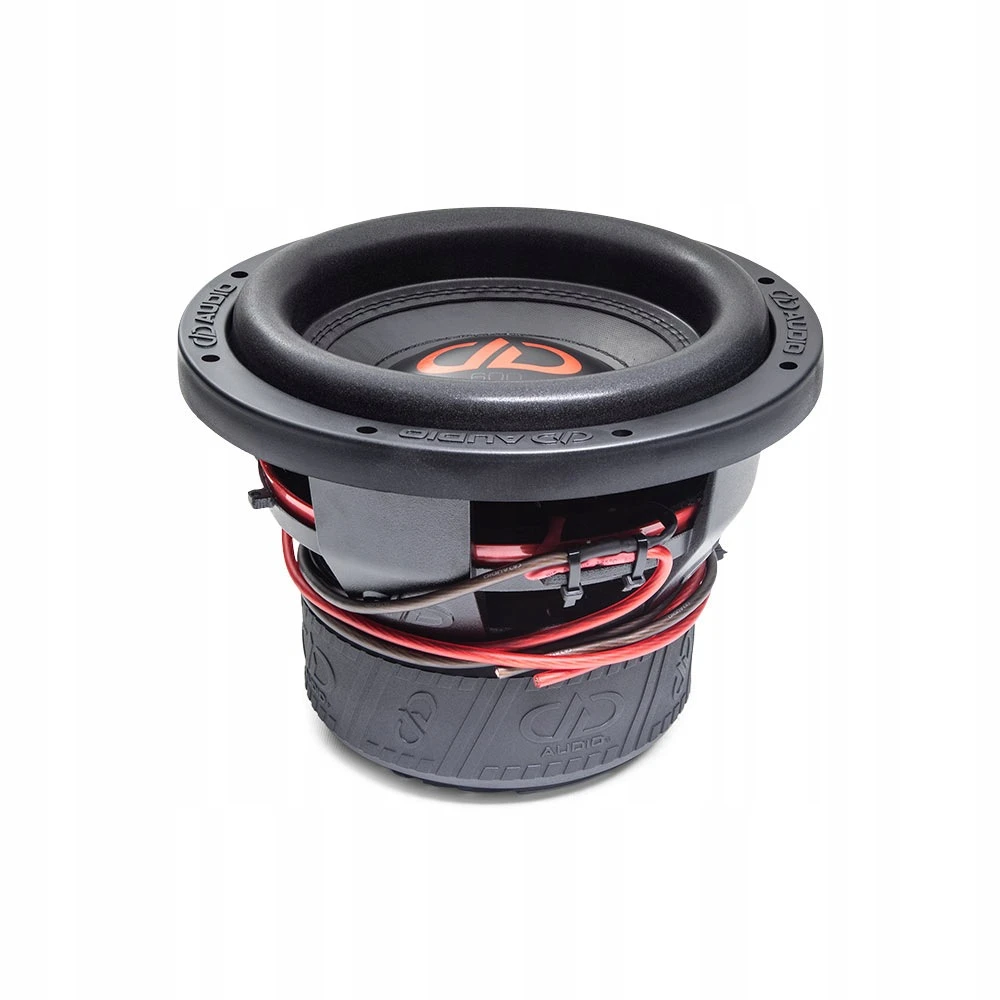

DD Audio 610F-D2 – subwoofer 250 mm 1000 W RMS DVC 2 × 2 Ω

DD Audio 610F-D2 to 10-calowy / 250 mm subwoofer samochodowy z serii Redline 600f, przeznaczony do budowy mocnych systemów basowych, w których liczy się wysoka moc i duże wychylenie membrany przy zachowaniu kompaktowej średnicy głośnika.

Subwoofer oferuje 1000 W RMS / 3000 W MAX i wykorzystuje podwójną cewkę DVC 2 × 2 Ω. Pozwala to skonfigurować pojedynczy głośnik do pracy z impedancją 1 Ω lub 4 Ω, ułatwiając dopasowanie go do odpowiedniego monobloku.

Duży liniowy skok membrany X-max ±22 mm, mechaniczny zakres ruchu X-mech wynoszący 60 mm oraz rozbudowany układ chłodzenia sprawiają, że 610F-D2 został przygotowany do pracy z dużą mocą i znacznymi wychyleniami membrany.

1000 W RMS z subwoofera 10"

Jednym z największych atutów DD Audio 610F-D2 jest połączenie kompaktowej średnicy 10" / 250 mm z mocą 1000 W RMS.

Pozwala to zbudować bardzo mocną sekcję basową bez konieczności stosowania większego subwoofera 12" lub 15".

Model ten jest szczególnie interesujący w instalacjach, w których dostępna przestrzeń jest ograniczona, ale użytkownik nie chce rezygnować z dużej mocy systemu.

Podwójna cewka DVC 2 × 2 Ω

DD Audio 610F-D2 wyposażono w dwie cewki po 2 Ω każda.

Połączenie równoległe pozwala uzyskać 1 Ω, natomiast połączenie szeregowe daje 4 Ω.

Dzięki temu głośnik można wykorzystać między innymi z mocnym monoblokiem stabilnym przy 1 Ω, co pozwala łatwiej dobrać wzmacniacz zapewniający moc odpowiadającą możliwościom subwoofera.

X-max ±22 mm – duże wychylenie membrany

Liniowy skok membrany wynosi X-max ±22 mm, natomiast mechaniczny zakres ruchu X-mech to 60 mm.

Tak duży zakres pracy układu ruchomego pozwala membranie przetłaczać znaczną ilość powietrza pomimo średnicy wynoszącej tylko 10".

Górne zawieszenie zostało połączone z membraną podwójnym szwem, a wielowarstwowe dolne zawieszenie odpowiada za kontrolowanie pracy układu ruchomego podczas dużych wychyleń.

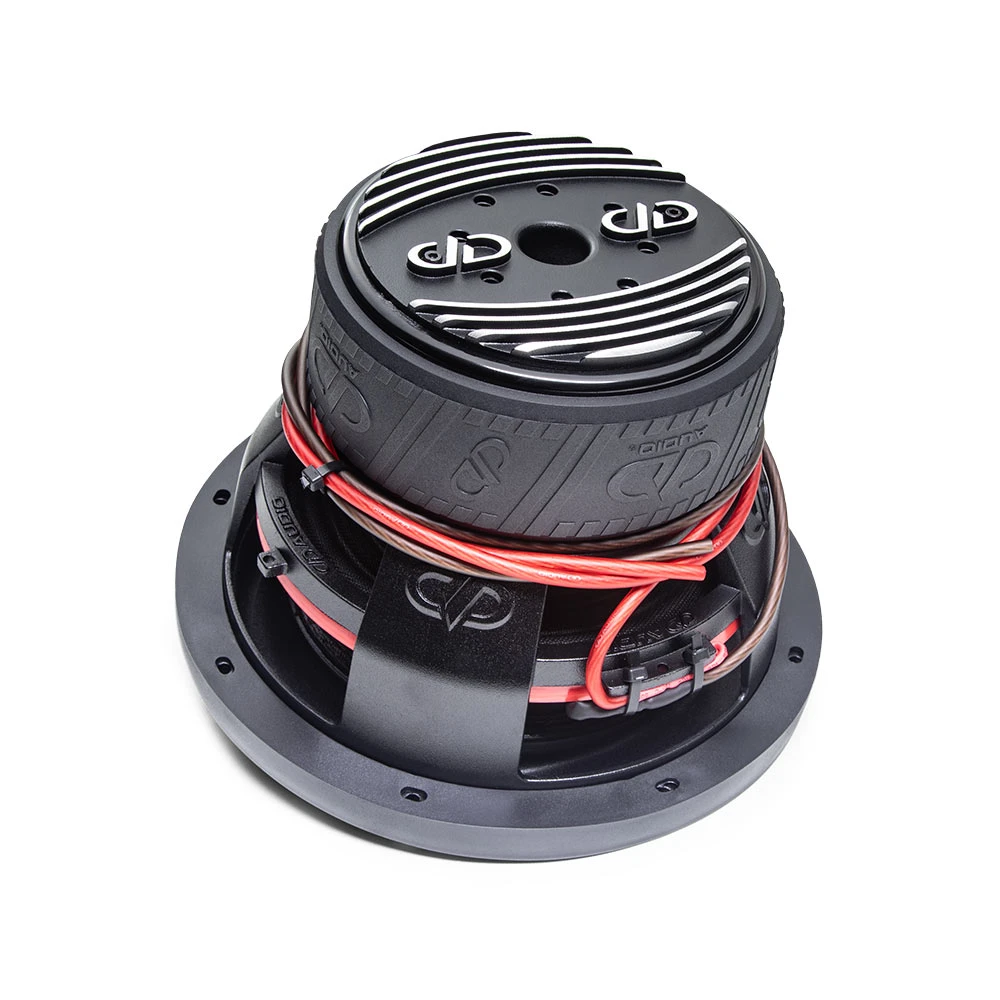

Free Flow Cooling System

Seria Redline 600f wykorzystuje rozwiązania opracowane z myślą o skutecznym odprowadzaniu ciepła z układu napędowego.

DD Audio 610F-D2 posiada 2,5-calową cewkę oraz system Free Flow Cooling System, współpracujący z aluminiowym elementem chłodzącym.

Ma to szczególne znaczenie podczas dłuższej pracy subwoofera z wysoką mocą, kiedy cewka i układ napędowy generują dużą ilość ciepła.

Obudowa bass-reflex 35–49 litrów netto

Dla DD Audio 610F-D2 przewidziano obudowę bass-reflex o pojemności 35–49 litrów netto.

Pozwala to wykorzystać 10-calowy subwoofer w stosunkowo kompaktowej obudowie, zachowując jednocześnie możliwość pracy z wysoką mocą i dużym wychyleniem membrany.

Przy projektowaniu obudowy należy pamiętać, że podana pojemność netto oznacza przestrzeń roboczą po uwzględnieniu objętości zajmowanej przez sam głośnik, port oraz pozostałe elementy znajdujące się wewnątrz obudowy.

Dane techniczne DD Audio 610F-D2

Producent: DD Audio

Seria: Redline 600f

Model: 610F-D2

Typ: subwoofer samochodowy

Konstrukcja: 1-drożna

Średnica: 10" / ok. 250 mm

Moc RMS: 1000 W

Moc maksymalna: 3000 W

Impedancja cewek: 2 × 2 Ω

Konfiguracja cewek: DVC

Impedancja po połączeniu równoległym: 1 Ω

Impedancja po połączeniu szeregowym: 4 Ω

Średnica cewki: 2,5"

X-max: ±22 mm

X-mech: 60 mm

Częstotliwość rezonansowa Fs: 34 Hz

Qts: 0,416

Vas: 33,91 l

Średnica otworu montażowego: 238 mm

Głębokość montażowa: 184 mm

Zalecana obudowa bass-reflex: 35–49 l netto

Waga wysyłkowa: 11,8 kg

System chłodzenia: Free Flow Cooling System

Zastosowanie

Budowa mocnego samochodowego systemu basowego

Instalacje wykorzystujące kompaktowy subwoofer 10"

Systemy o wysokiej mocy RMS

Obudowy bass-reflex

Systemy z monoblokiem stabilnym przy 1 Ω

Instalacje, w których potrzebna jest duża moc i duże wychylenie membrany przy ograniczonej przestrzeni

Zawartość zestawu

1 × subwoofer DD Audio 610F-D2

Podsumowanie

DD Audio 610F-D2 to 10-calowy subwoofer o mocy 1000 W RMS / 3000 W MAX z podwójną cewką 2 × 2 Ω, który pozwala uzyskać finalną impedancję 1 Ω lub 4 Ω.

Duży X-max ±22 mm, 2,5-calowa cewka, system chłodzenia Free Flow Cooling System oraz możliwość zastosowania obudowy bass-reflex 35–49 litrów netto czynią go interesującą bazą do budowy mocnego systemu basowego przy zachowaniu stosunkowo niewielkich rozmiarów głośnika i obudowy.
