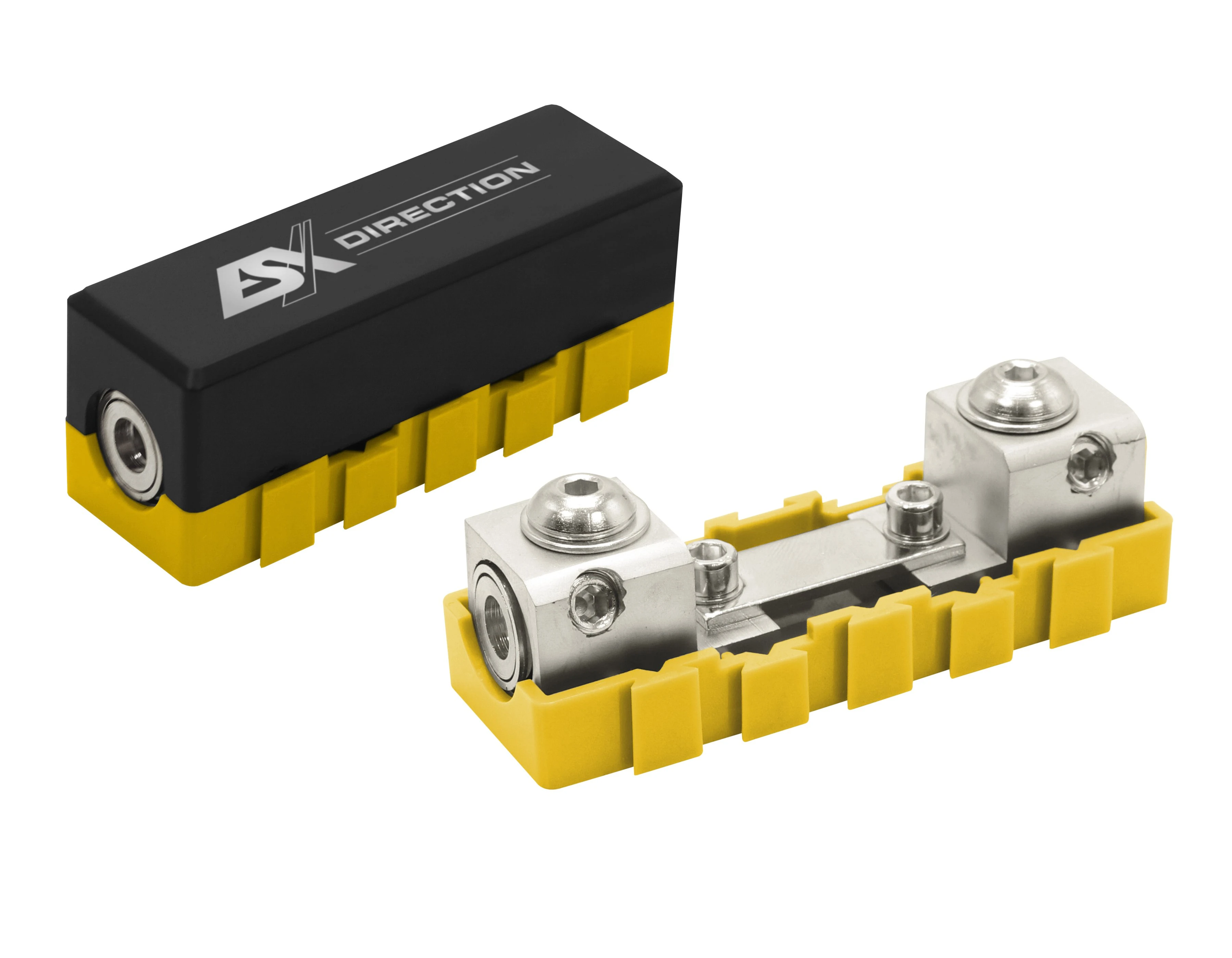

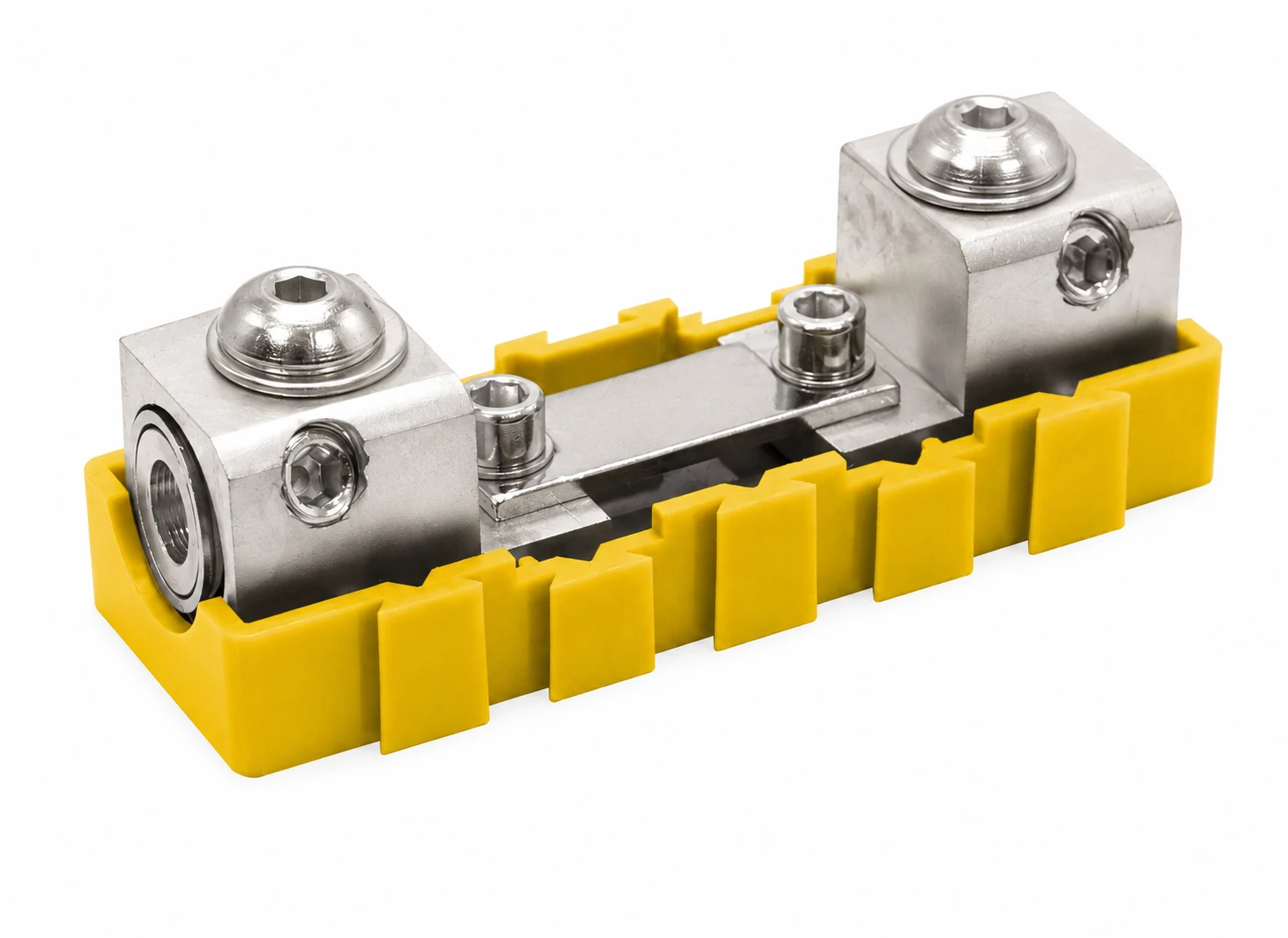

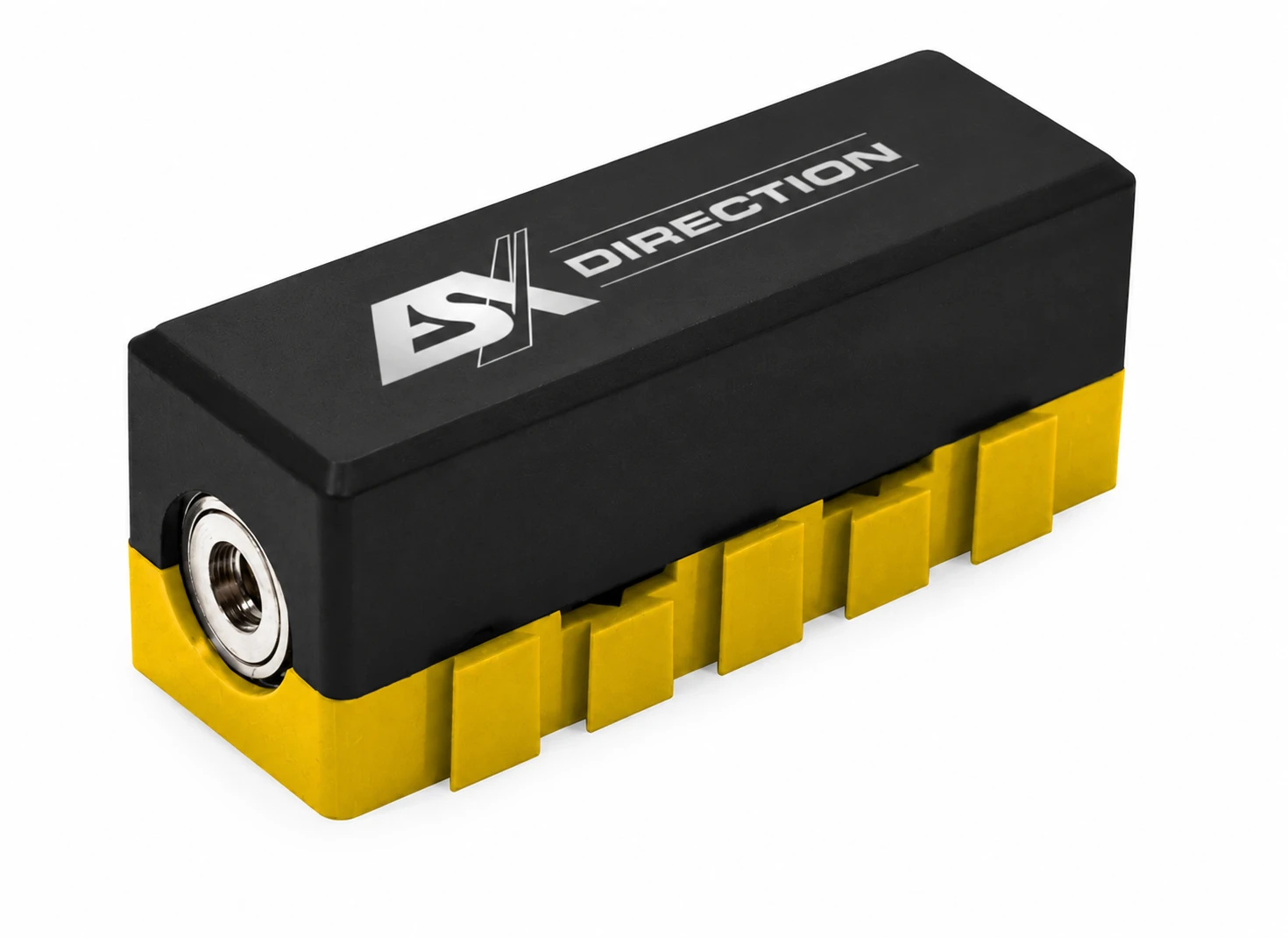

MODUŁOWA OPRAWA BEZPIECZNIKA ANL MINI-ANL CAR AUDIO 20-40mm²

O produkcie

Modułowa oprawa bezpiecznika ANL / Mini-ANL to uniwersalny element przeznaczony do budowy oraz rozbudowy instalacji zasilających Car Audio.

Konstrukcja umożliwia zastosowanie zarówno bezpieczników ANL, jak i Mini-ANL, dzięki czemu można dobrać odpowiedni rodzaj zabezpieczenia do parametrów konkretnej instalacji.

Standardowo oprawa obsługuje przewody o przekroju do 40 mm² na wejściu i wyjściu, natomiast po zastosowaniu odpowiedniego adaptera redukcyjnego może współpracować również z przewodami 20 mm².

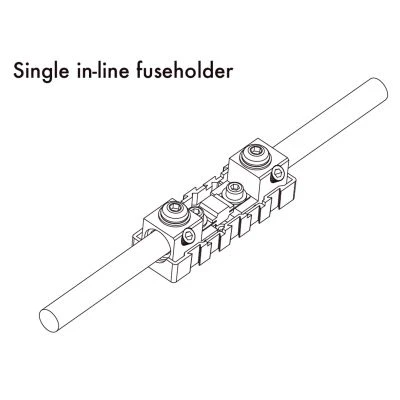

Najważniejszą cechą jest modułowa konstrukcja, pozwalająca używać pojedynczej oprawy samodzielnie lub łączyć kilka modułów w większy blok zasilający.

Bezpiecznik nie znajduje się w zestawie i należy dokupić go oddzielnie.

Modułowa konstrukcja

W przeciwieństwie do klasycznej pojedynczej oprawy konstrukcja modułowa pozwala na łączenie kilku elementów i tworzenie konfiguracji dopasowanych do konkretnego systemu Car Audio.

Przy zastosowaniu odpowiednich elementów łączących możliwe jest przygotowanie układów takich jak:

1 wejście → 2 wyjścia

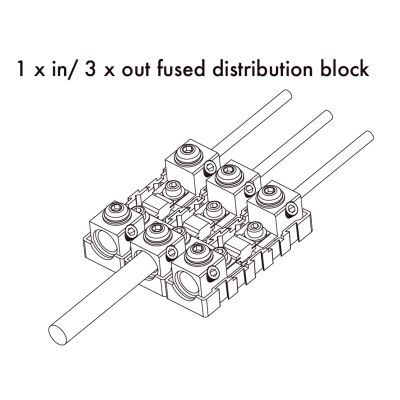

1 wejście → 3 wyjścia

oraz bardziej rozbudowanych konfiguracji przeznaczonych do zasilania kilku urządzeń.

Pozwala to stworzyć uporządkowany blok rozdzielający zamiast stosowania kilku niezależnych opraw i rozdzielaczy.

ANL i Mini-ANL w jednej oprawie

Oprawa umożliwia zastosowanie dwóch popularnych standardów bezpieczników stosowanych w instalacjach Car Audio – ANL oraz Mini-ANL.

Pozwala to dopasować rodzaj i wartość zabezpieczenia do przekroju przewodu oraz zapotrzebowania podłączonego urządzenia.

Oprawa może być wykorzystywana zarówno w głównej linii zasilającej, jak i podczas rozdzielania zasilania pomiędzy kilka wzmacniaczy lub innych urządzeń Car Audio.

Do przewodów 40 mm² i 20 mm²

Standardowo wejście oraz wyjście oprawy przystosowane są do przewodów o przekroju:

do 40 mm² – wejście / wyjście

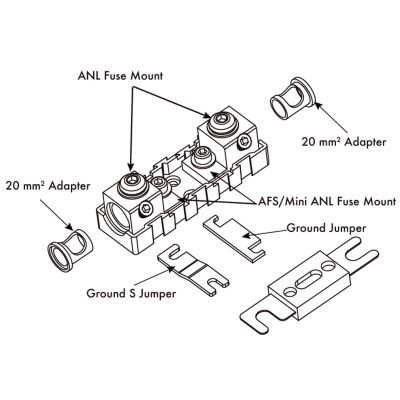

Po zastosowaniu odpowiedniego adaptera redukcyjnego możliwe jest również wykorzystanie przewodu:

20 mm² – z adapterem redukcyjnym

Daje to możliwość dopasowania przekrojów przewodów do poszczególnych części instalacji.

Możliwość rozbudowy instalacji

Modułowa konstrukcja pozwala wykorzystać oprawę nie tylko jako zabezpieczenie pojedynczego przewodu.

Po połączeniu kilku modułów można stworzyć rozbudowany blok zasilający przeznaczony do rozdzielenia głównego przewodu na kilka obwodów.

Rozwiązanie sprawdzi się szczególnie w systemach wykorzystujących kilka wzmacniaczy, gdzie ważne jest uporządkowanie instalacji oraz indywidualne zabezpieczenie poszczególnych obwodów.

W zależności od zastosowanej konfiguracji moduły mogą być również wykorzystane podczas organizacji rozdziału przewodów zasilających lub masowych.

Dane techniczne

Typ: modułowa oprawa bezpiecznika Car Audio

Obsługiwane bezpieczniki: ANL / Mini-ANL

Konstrukcja: modułowa

Liczba bezpieczników w pojedynczym module: 1

Możliwość łączenia kilku opraw: tak

Przekrój przewodu wejściowego: do 40 mm²

Przekrój przewodu wyjściowego: do 40 mm²

Obsługa przewodu 20 mm²: tak, przy zastosowaniu adaptera redukcyjnego

Możliwość budowy rozdzielacza zasilania: tak

Możliwość tworzenia konfiguracji wielowyjściowych: tak

Zastosowanie: instalacje zasilające Car Audio

Bezpiecznik w zestawie: nie

Zastosowanie

Modułowa oprawa ANL / Mini-ANL sprawdzi się przy budowie oraz rozbudowie instalacji zasilających:

wzmacniacze samochodowe,

monobloki do subwooferów,

procesory DSP i wzmacniacze DSP,

systemy wykorzystujące kilka wzmacniaczy,

rozdzielacze głównej linii zasilającej,

rozbudowane systemy Car Audio.

Możliwość łączenia kolejnych modułów pozwala rozbudowywać blok wraz z rozwojem całego systemu.

Zawartość zestawu

1 × modułowa oprawa bezpiecznika ANL / Mini-ANL

Bezpiecznik nie znajduje się w zestawie – należy dobrać i zakupić go oddzielnie.

Podsumowanie

Modułowa oprawa ANL / Mini-ANL to rozwiązanie dla osób, które chcą stworzyć uporządkowaną i łatwą do rozbudowy instalację zasilającą Car Audio.

Obsługa przewodów do 40 mm², możliwość zastosowania przewodów 20 mm² z adapterem, kompatybilność z bezpiecznikami ANL i Mini-ANL oraz możliwość łączenia kilku modułów pozwalają tworzyć konfiguracje dopasowane do prostych i bardziej rozbudowanych systemów.
