KONWERTER HIGH/LOW ESX DLC44 4-KANAŁOWY RCA 40V OEM EPS PRO

O marce

ESX to marka specjalizująca się w sprzęcie i akcesoriach Car Audio, oferująca rozwiązania przeznaczone zarówno do klasycznych instalacji, jak i rozbudowy fabrycznych systemów nagłośnienia OEM.

O produkcie

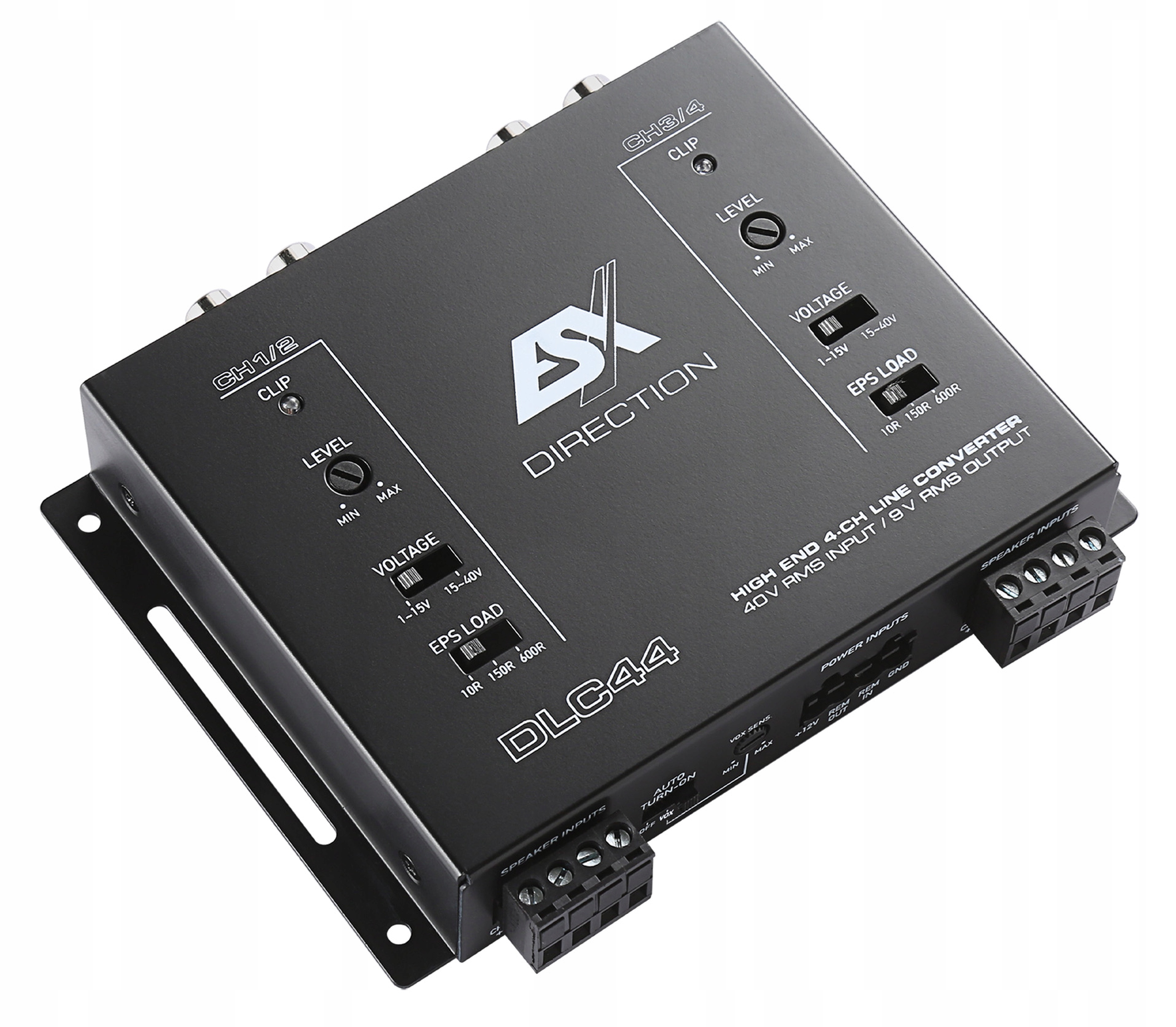

ESX DLC44 to wysokiej klasy 4-kanałowy konwerter sygnału High/Low, przeznaczony do podłączenia dodatkowego wzmacniacza Car Audio do fabrycznego systemu nagłośnienia.

Urządzenie przekształca sygnał głośnikowy wysokiego poziomu High Level na sygnał Low Level RCA, dzięki czemu pozwala rozbudować fabryczne audio bez konieczności wymiany radioodtwarzacza.

DLC44 może przyjąć sygnał wejściowy aż do 40 V RMS / 400 W na kanał, dlatego nadaje się również do współpracy z mocnymi fabrycznymi wzmacniaczami OEM.

Obsługa mocnych fabrycznych systemów OEM

ESX DLC44 posiada przełączany zakres napięcia wejściowego:

1–15 V

15–40 V

Pozwala to dopasować urządzenie zarówno do standardowych wyjść głośnikowych fabrycznego radia, jak i mocniejszych systemów wyposażonych w dodatkowy wzmacniacz OEM.

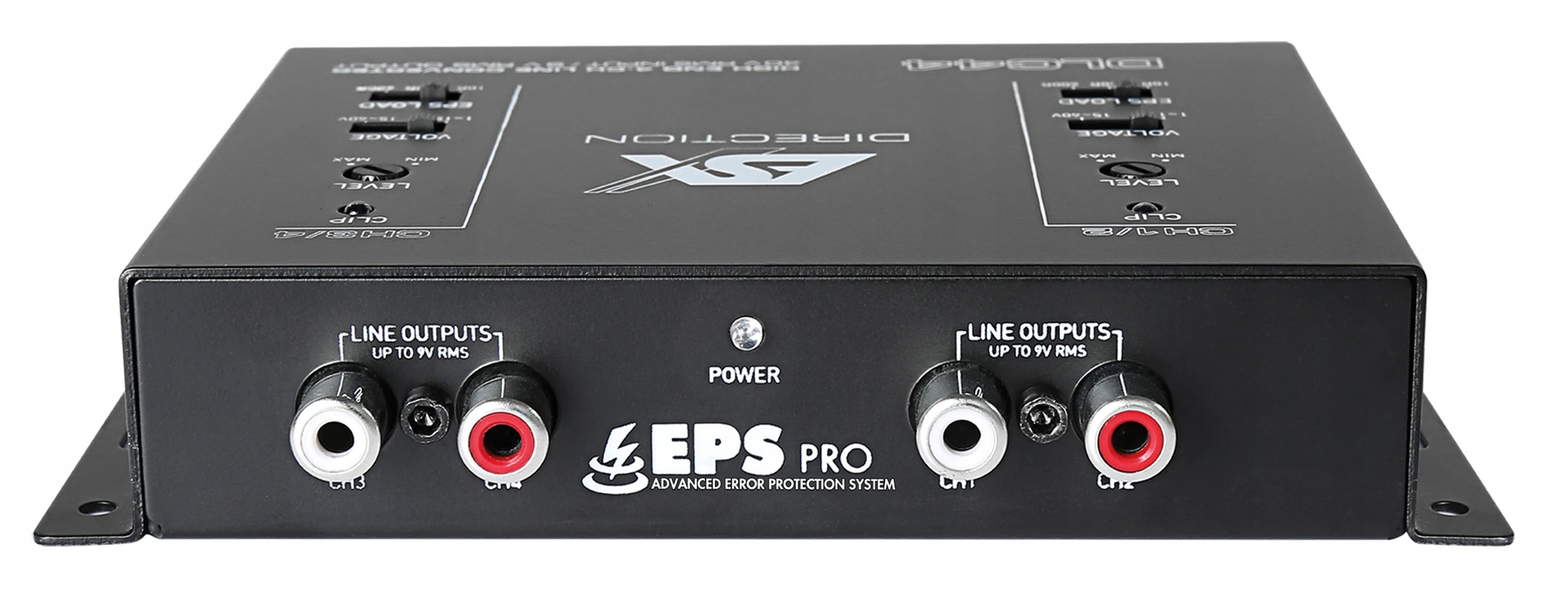

Maksymalny poziom wejściowy wynosi 40 V RMS / 400 W na kanał, natomiast na wyjściu RCA konwerter może zapewnić sygnał do 9 V RMS.

EPS PRO – integracja z fabryczną elektroniką

DLC44 wyposażono w system EPS PRO, umożliwiający wybór odpowiedniego obciążenia wejścia:

10 Ω

150 Ω

600 Ω

Rozwiązanie to ułatwia integrację z wymagającymi systemami OEM wykorzystującymi diagnostykę obciążenia głośników, spotykanymi między innymi w samochodach BMW czy Volkswagen.

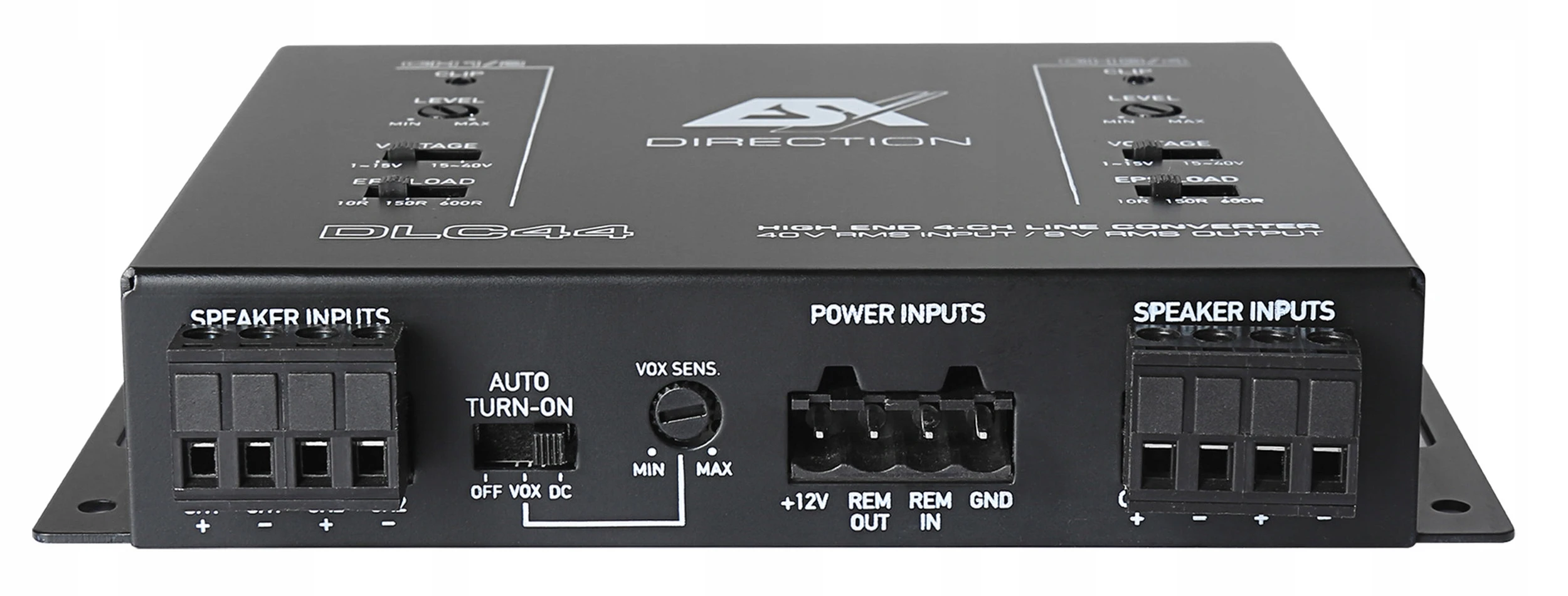

Urządzenie posiada również funkcję automatycznego uruchamiania DC / VOX oraz generowane wyjście REMOTE 12 V, które może służyć do automatycznego włączania dodatkowego wzmacniacza.

Wysokiej jakości sygnał RCA

ESX DLC44 został zaprojektowany z myślą o zachowaniu wysokiej jakości sygnału podczas konwersji High/Low.

Szerokie pasmo przenoszenia 5 Hz – 57 kHz, stosunek sygnału do szumu 122 dB oraz deklarowane zniekształcenia na poziomie 0,002% pozwalają wykorzystać urządzenie również w bardziej zaawansowanych systemach Car Audio.

Wbudowany wskaźnik LED pomaga kontrolować poziom sygnału i wykryć jego przesterowanie.

Dane techniczne

Producent: ESX

Model: DLC44

Typ: konwerter High/Low Level

Liczba kanałów: 4

Maksymalny poziom wejściowy: 40 V RMS / 400 W na kanał

Zakres napięcia wejściowego: 1–15 V / 15–40 V

Wyjście sygnału: Low Level RCA

Maksymalny poziom wyjściowy RCA: 9 V RMS

Pasmo przenoszenia: 5 Hz – 57 kHz (+0 / -1 dB)

Stosunek sygnału do szumu: 122 dB

Współczynnik zniekształceń: 0,002%

EPS PRO: 10 Ω / 150 Ω / 600 Ω

Auto Turn-On: DC / VOX

Wyjście REMOTE: 12 V

Wskaźnik przesterowania: LED

Zasilanie: symetryczne, regulowane HD

Obsługa systemów Start-Stop: tak

Wymiary: 100 × 28 × 140 mm

Zastosowanie

ESX DLC44 przeznaczony jest do rozbudowy fabrycznych systemów Car Audio o dodatkowe wzmacniacze wyposażone w wejścia RCA.

Sprawdzi się szczególnie w samochodach, w których fabryczne radio lub wzmacniacz nie posiada klasycznych wyjść RCA, a sygnał do dalszej rozbudowy systemu trzeba pobrać z wyjść głośnikowych.

Dzięki obsłudze sygnału do 40 V RMS oraz systemowi EPS PRO urządzenie może być stosowane również w bardziej wymagających instalacjach OEM.

Zawartość zestawu

1 × konwerter ESX DLC44

Złącza przewidziane przez producenta

Instrukcja obsługi

Oryginalne opakowanie producenta

Podsumowanie

ESX DLC44 to zaawansowany 4-kanałowy konwerter High/Low przeznaczony do integracji dodatkowych wzmacniaczy z fabrycznymi systemami audio. Obsługa do 40 V RMS / 400 W na kanał, wyjście RCA do 9 V RMS, system EPS PRO, Auto Turn-On DC/VOX oraz wyjście Remote 12 V zapewniają szerokie możliwości rozbudowy systemów OEM.
