KONWERTER HIGH/LOW ESX DLC22 2-KANAŁOWY RCA 40V OEM EPS PRO

O marce

ESX to marka specjalizująca się w sprzęcie i akcesoriach Car Audio, oferująca rozwiązania przeznaczone zarówno do klasycznych instalacji, jak i rozbudowy fabrycznych systemów nagłośnienia OEM.

O produkcie

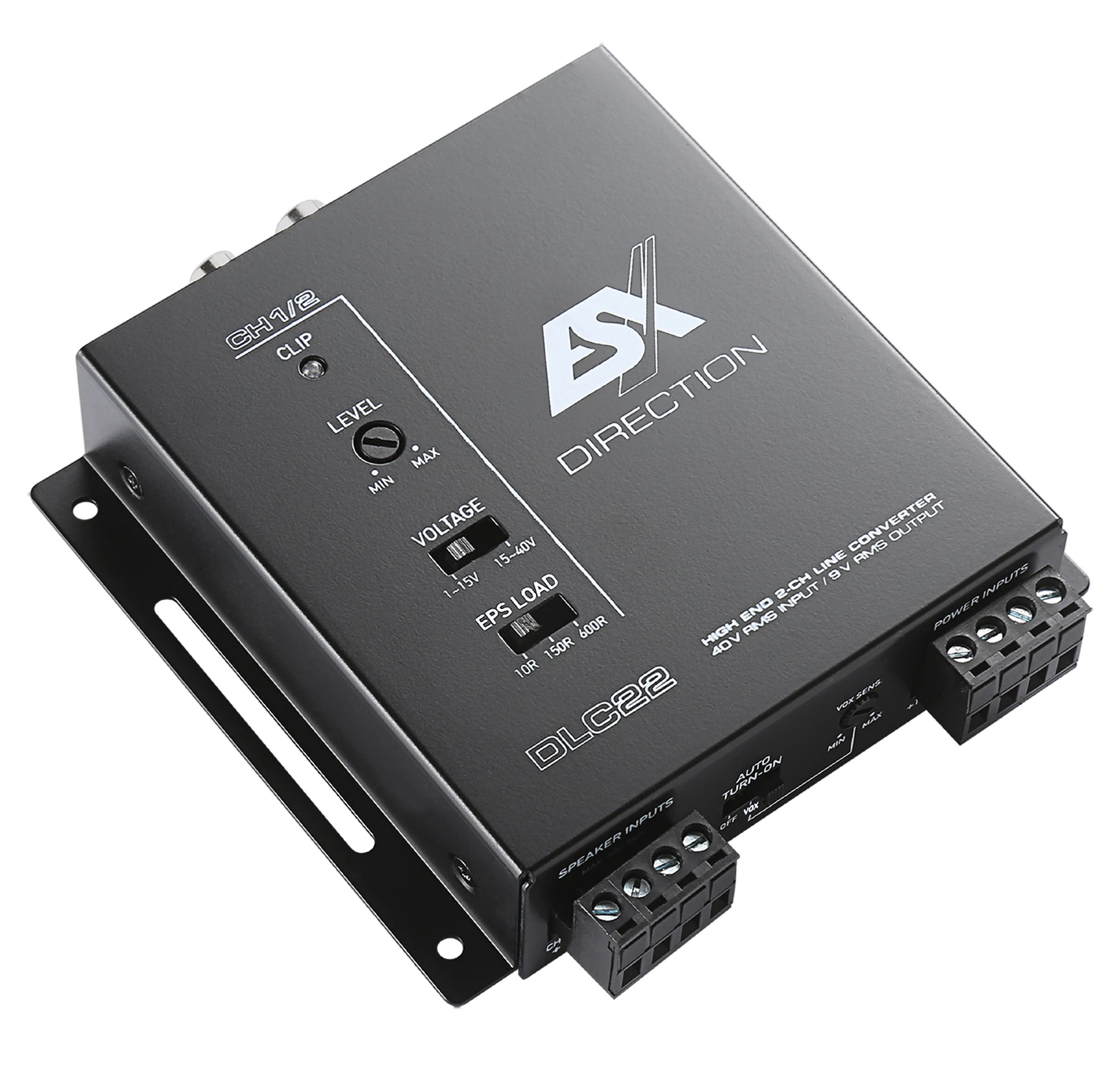

ESX DLC22 to wysokiej klasy 2-kanałowy konwerter sygnału High/Low, przeznaczony do podłączenia dodatkowego wzmacniacza Car Audio do fabrycznego systemu nagłośnienia.

Urządzenie przekształca sygnał głośnikowy High Level na sygnał Low Level RCA, dzięki czemu umożliwia rozbudowę fabrycznego systemu bez konieczności wymiany radioodtwarzacza.

DLC22 może współpracować również z wyjściami mocnych fabrycznych wzmacniaczy OEM, obsługując sygnał aż do 40 V RMS / 400 W na kanał.

Obsługa mocnych systemów OEM

ESX DLC22 posiada przełączany zakres napięcia wejściowego:

1–15 V

15–40 V

Pozwala to wykorzystać konwerter zarówno ze standardowymi wyjściami głośnikowymi fabrycznego radia, jak i z wyjściami dodatkowego wzmacniacza OEM.

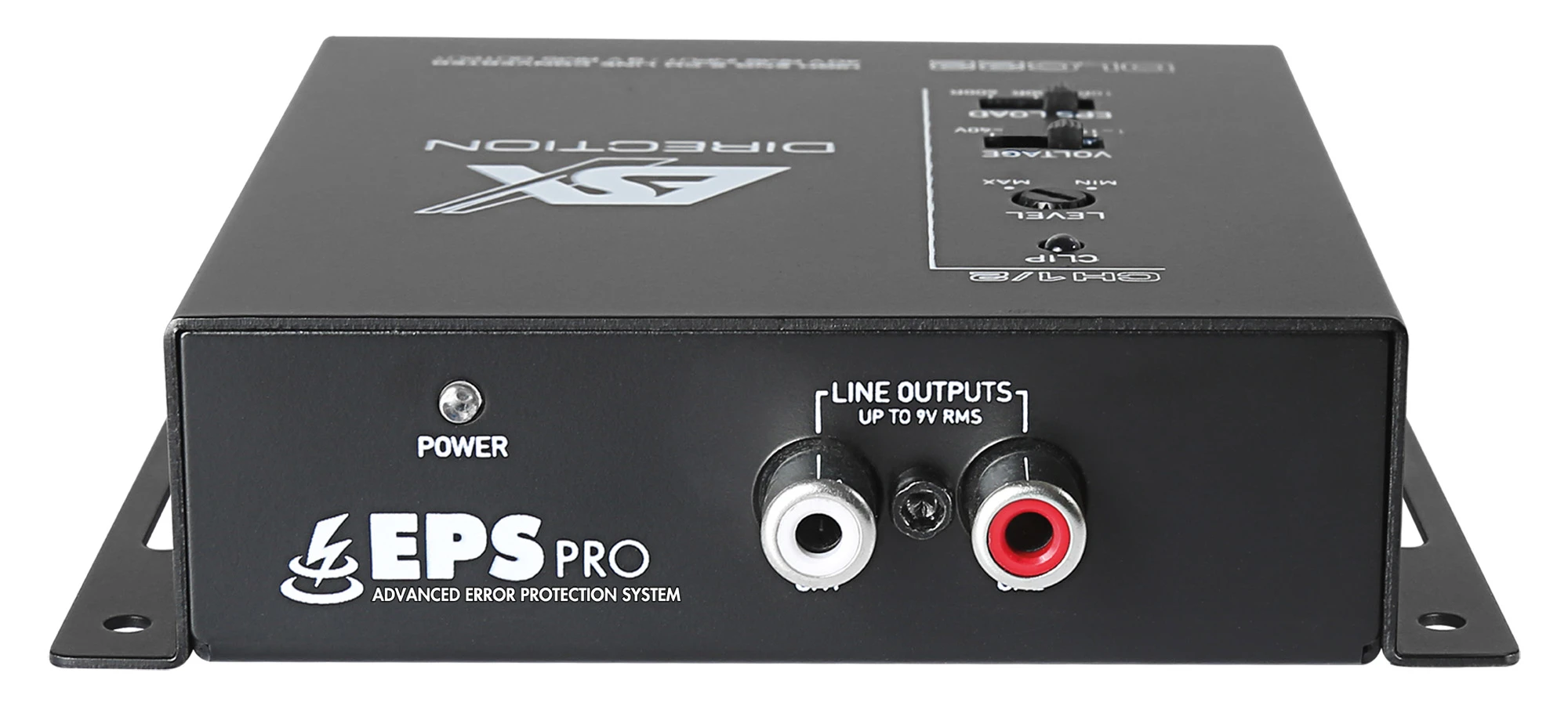

Maksymalny poziom wejściowy wynosi 40 V RMS / 400 W na kanał, natomiast wyjście RCA może dostarczyć sygnał do 9 V RMS.

EPS PRO – integracja z fabryczną elektroniką

DLC22 wyposażono w system EPS PRO, umożliwiający wybór odpowiedniego obciążenia wejścia:

10 Ω

150 Ω

600 Ω

Rozwiązanie ułatwia integrację z wymagającymi systemami OEM wykorzystującymi diagnostykę obciążenia głośników, spotykanymi między innymi w samochodach BMW i Volkswagen.

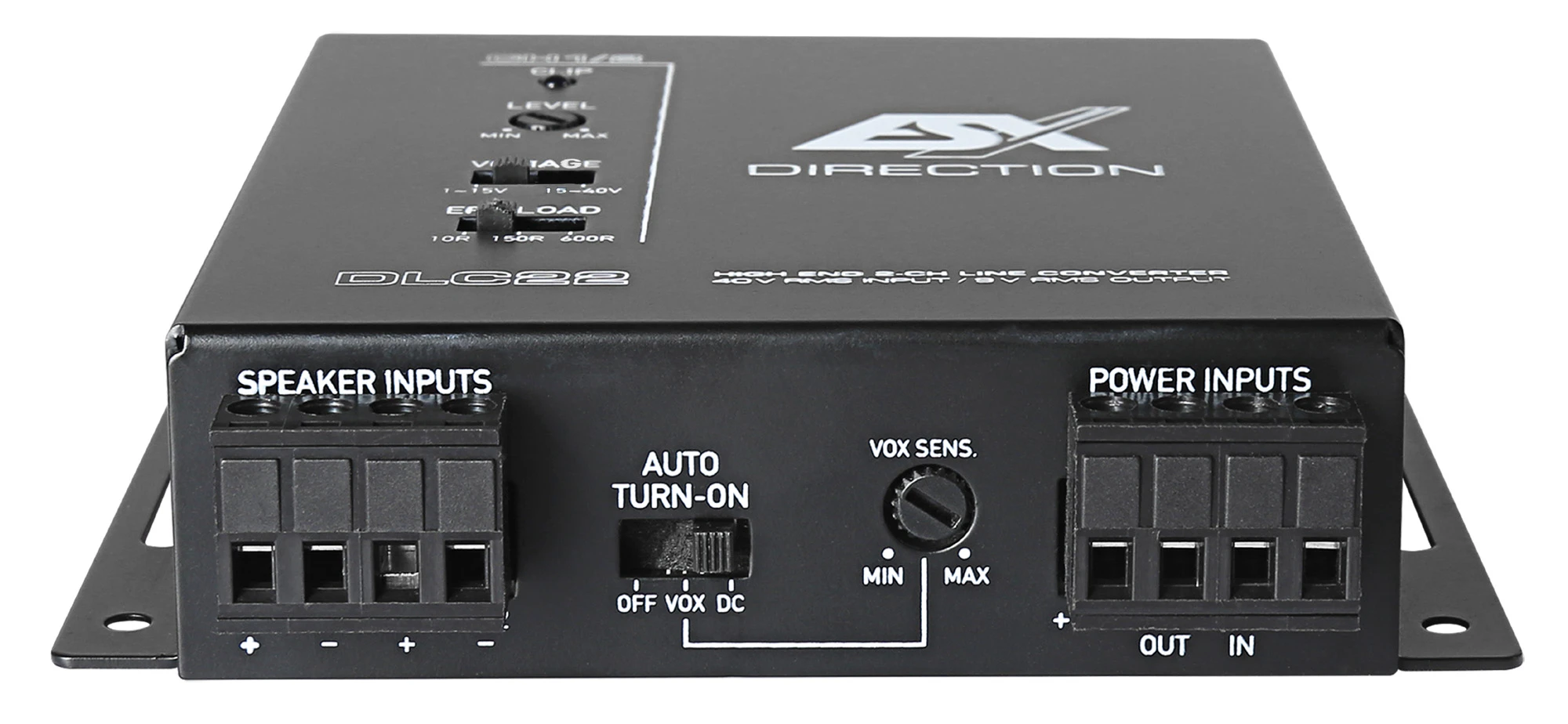

Konwerter posiada również Floating Ground Jumper, zwiększający możliwości dopasowania sposobu podłączenia do konkretnej instalacji.

Auto Turn-On i wyjście Remote

Funkcja Auto Turn-On DC/VOX pozwala na automatyczne uruchamianie urządzenia po wykryciu odpowiedniego sygnału z fabrycznego systemu audio.

DLC22 generuje również sygnał REM OUT 12 V, który może zostać wykorzystany do automatycznego włączania dodatkowego wzmacniacza.

Urządzenie jest przystosowane do współpracy z samochodami wyposażonymi w system Start-Stop.

Wysokiej jakości sygnał RCA

ESX DLC22 został zaprojektowany z naciskiem na zachowanie wysokiej jakości sygnału podczas konwersji High/Low.

Szerokie pasmo przenoszenia 5 Hz – 57 kHz, stosunek sygnału do szumu 122 dB oraz deklarowane zniekształcenia wynoszące zaledwie 0,002% pozwalają zastosować urządzenie również w bardziej wymagających instalacjach Car Audio.

Wbudowana dioda Clipping LED pomaga kontrolować poziom sygnału i wykryć jego przesterowanie.

Dane techniczne

Producent: ESX

Model: DLC22

Typ: konwerter High/Low Level

Liczba kanałów: 2

Wejście: High Level

Maksymalny poziom wejściowy: 40 V RMS / 400 W na kanał

Zakres napięcia wejściowego: 1–15 V / 15–40 V

Wyjście: 2-kanałowe RCA Low Level

Maksymalny poziom wyjściowy RCA: 9 V RMS

Pasmo przenoszenia: 5 Hz – 57 kHz (+0 / -1 dB)

Stosunek sygnału do szumu: 122 dB

Współczynnik zniekształceń: 0,002%

EPS PRO: 10 Ω / 150 Ω / 600 Ω

Auto Turn-On: DC / VOX – regulowane

Wyjście REM OUT: 12 V

Wskaźnik przesterowania: Clipping LED

Zasilanie: symetryczne, płynnie regulowane HD

Floating Ground Jumper: tak

Obsługa systemów Start-Stop: tak

Wymiary: 100 × 28 × 110 mm

Zastosowanie

ESX DLC22 przeznaczony jest do rozbudowy fabrycznych systemów Car Audio o dodatkowy wzmacniacz wyposażony w wejścia RCA.

Sprawdzi się szczególnie w samochodach, w których fabryczne radio lub wzmacniacz nie posiada klasycznych wyjść RCA, a sygnał trzeba pobrać bezpośrednio z wyjść głośnikowych.

Dzięki obsłudze do 40 V RMS, systemowi EPS PRO oraz funkcjom Auto Turn-On urządzenie nadaje się również do bardziej wymagających systemów OEM.

Zawartość zestawu

1 × konwerter ESX DLC22

Złącza przewidziane przez producenta

Instrukcja obsługi

Oryginalne opakowanie producenta

Podsumowanie

ESX DLC22 to zaawansowany 2-kanałowy konwerter High/Low przeznaczony do integracji dodatkowego wzmacniacza z fabrycznym systemem audio. Obsługa do 40 V RMS / 400 W na kanał, wyjście RCA do 9 V RMS, system EPS PRO, Auto Turn-On DC/VOX oraz REM OUT 12 V zapewniają szerokie możliwości rozbudowy systemów OEM.
