ZESTAW GŁOŚNIK BASOWY DD AUDIO 312E-D2 + OBUDOWA BASS REFLEX 68 L + WZMACNIACZ SOUNDMAX SX-N1000.1D

O marce

DD Audio to marka specjalizująca się w projektowaniu wydajnych subwooferów i komponentów przeznaczonych do budowy mocnych systemów Car Audio. Produkty producenta wyróżniają się solidną konstrukcją, wysoką wytrzymałością mechaniczną oraz bardzo dobrą kontrolą membrany.

SoundMax oferuje nowoczesne wzmacniacze klasy D zapewniające wysoką sprawność, dużą moc i rozbudowane możliwości regulacji. Monobloki tej marki dobrze sprawdzają się zarówno w codziennych instalacjach, jak i bardziej wymagających systemach basowych.

O serii

Seria DD Audio 300e została stworzona z myślą o użytkownikach oczekujących mocnego, dynamicznego i precyzyjnego basu przy umiarkowanym zapotrzebowaniu na moc.

Model 312E-D2 wyposażono w system chłodzenia Free Flow, wytrzymałą cewkę, podwójnie szyte zawieszenie oraz membranę wykonaną z połączenia włókna szklanego i nieprasowanego papieru.

W połączeniu z obudową Bass Reflex o pojemności 68 litrów oraz monoblokiem SoundMax SX-N1000.1D powstaje wydajny zestaw przeznaczony do budowy mocnego systemu basowego.

Design i funkcjonalność

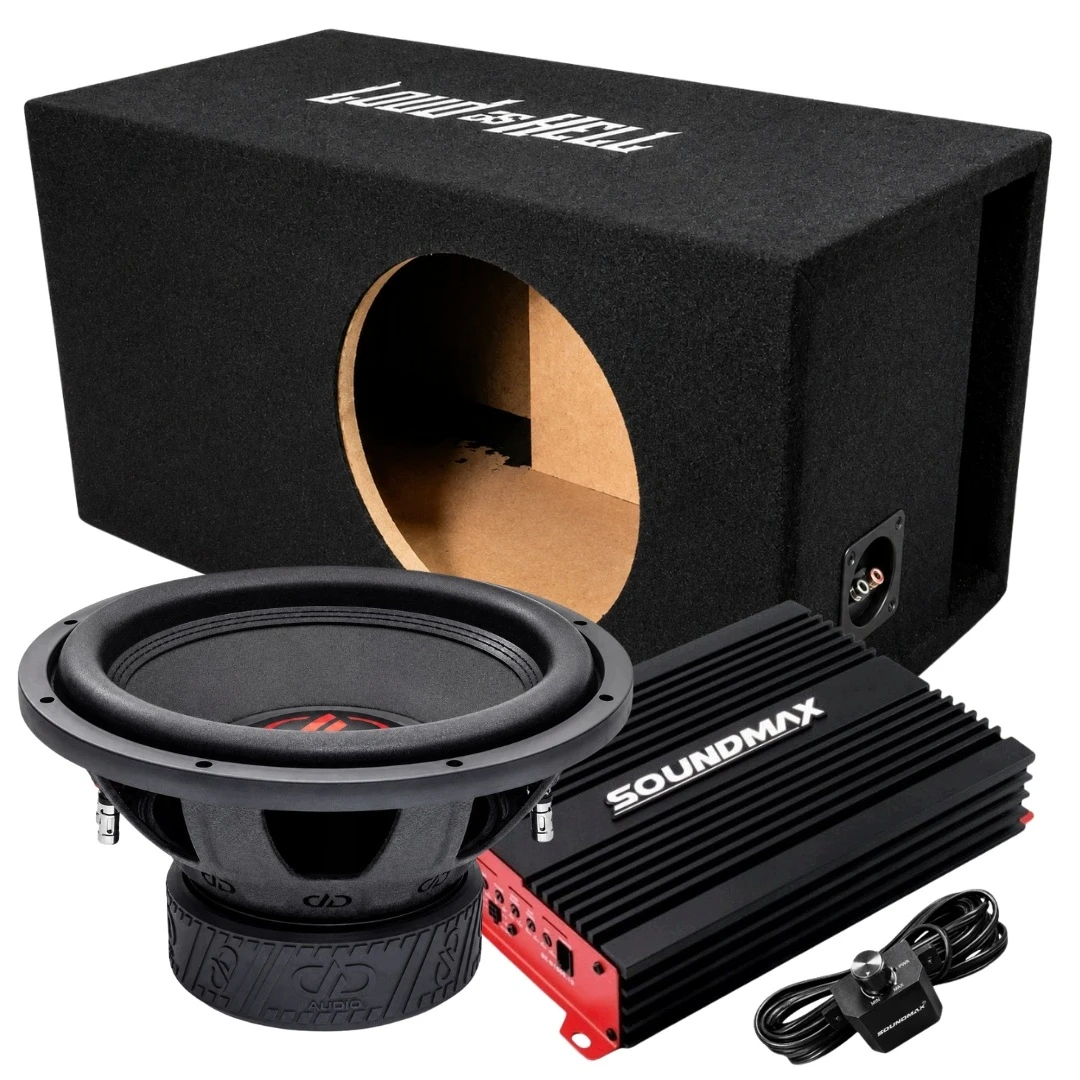

Zestaw składa się z subwoofera DD Audio 312E-D2, obudowy Bass Reflex 68 l, wzmacniacza SoundMax SX-N1000.1D oraz przewodowego pilota regulacji poziomu basu.

Subwoofer oferuje moc 500 W RMS i posiada podwójną cewkę 2 × 2 Ω. Po równoległym połączeniu cewek można uzyskać impedancję 1 Ω, przy której wzmacniacz SoundMax osiąga pełną moc znamionową.

Ponieważ wzmacniacz może oddać więcej mocy niż wynosi znamionowa moc subwoofera, konieczne jest prawidłowe ustawienie czułości Gain. Pozwala to zachować bezpieczną pracę głośnika, odpowiednią kontrolę membrany i duży zapas dynamiki.

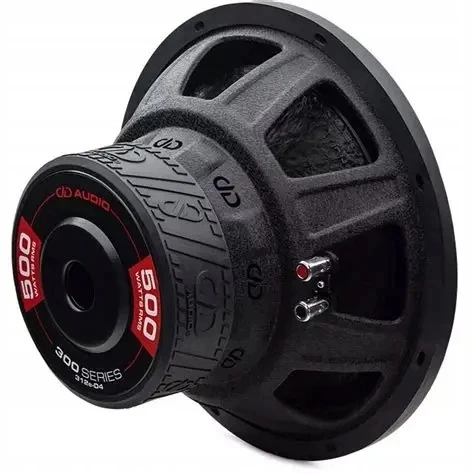

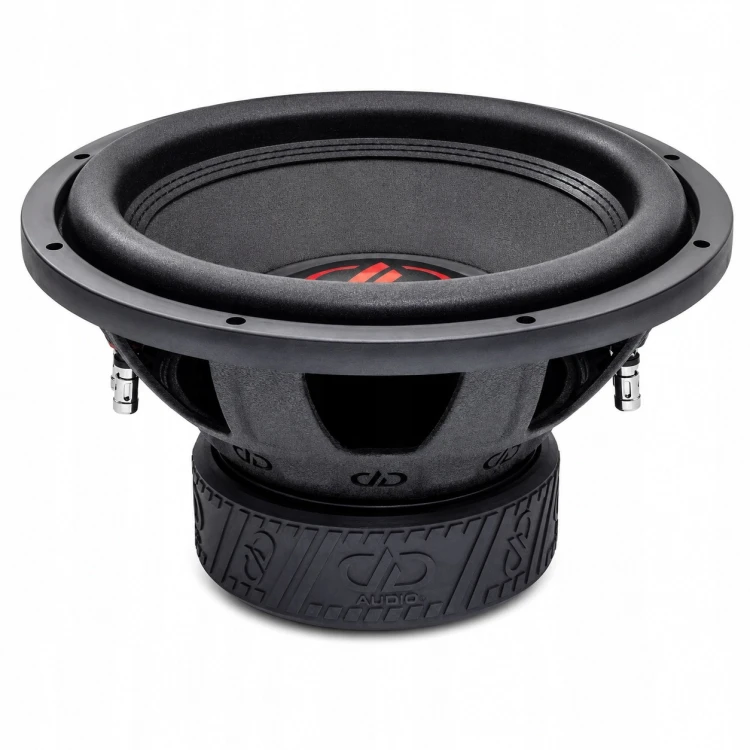

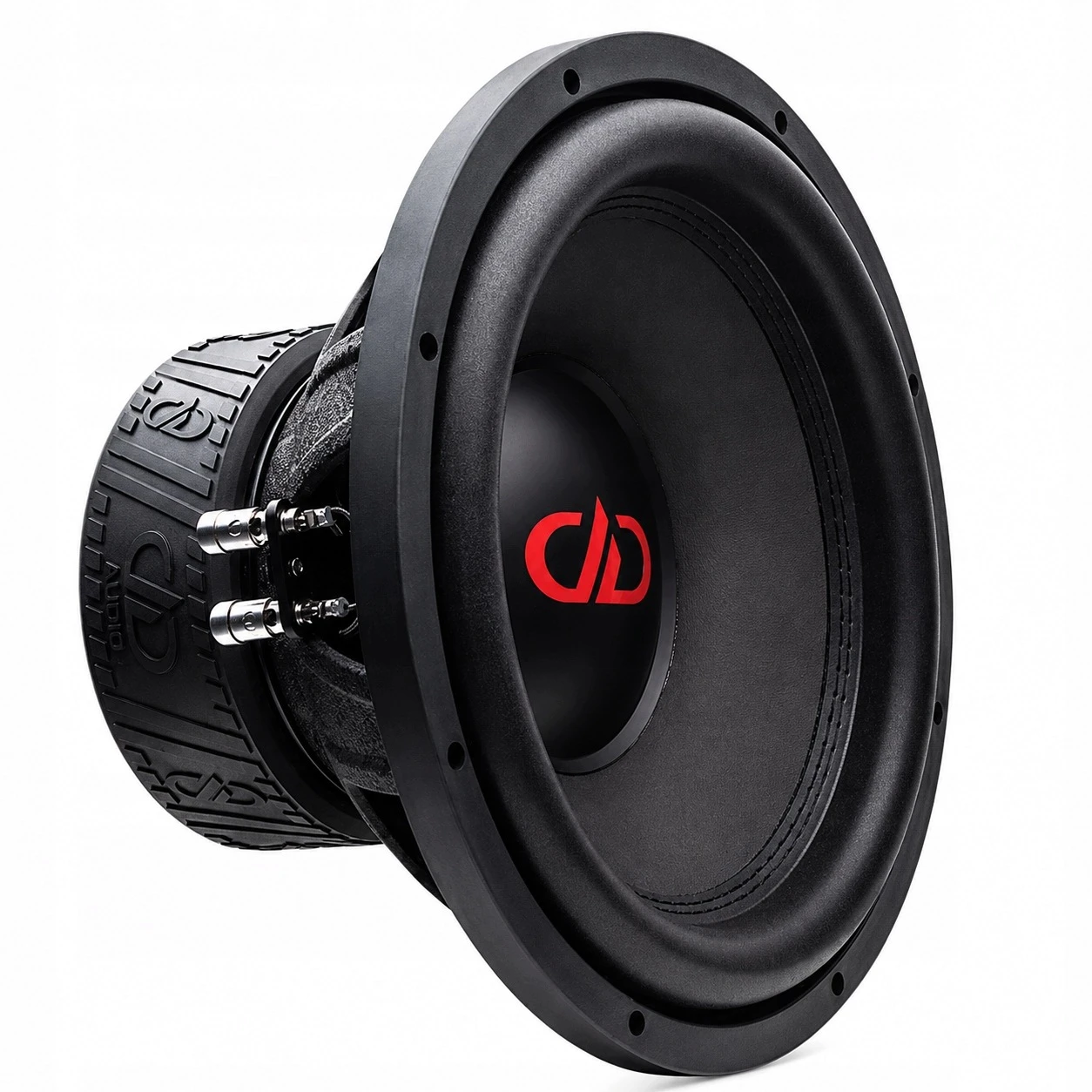

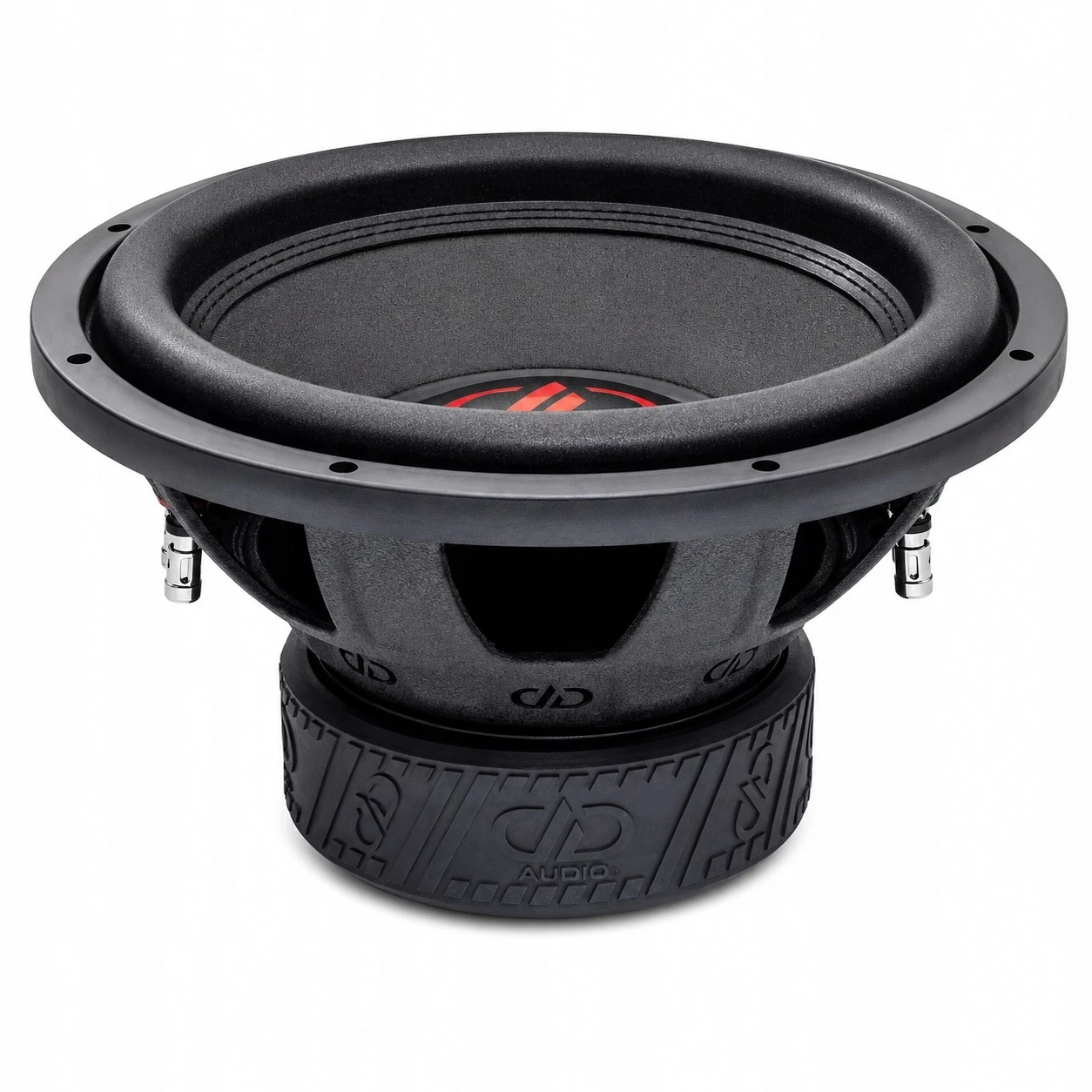

Subwoofer wyposażono w system Free Flow Cooling System, wysoko temperaturową cewkę 2,5", podwójnie szyte zawieszenie EROM oraz membranę z włókna szklanego i nieprasowanego papieru. Konstrukcja zapewnia wysoką trwałość i stabilną pracę podczas intensywnego użytkowania.

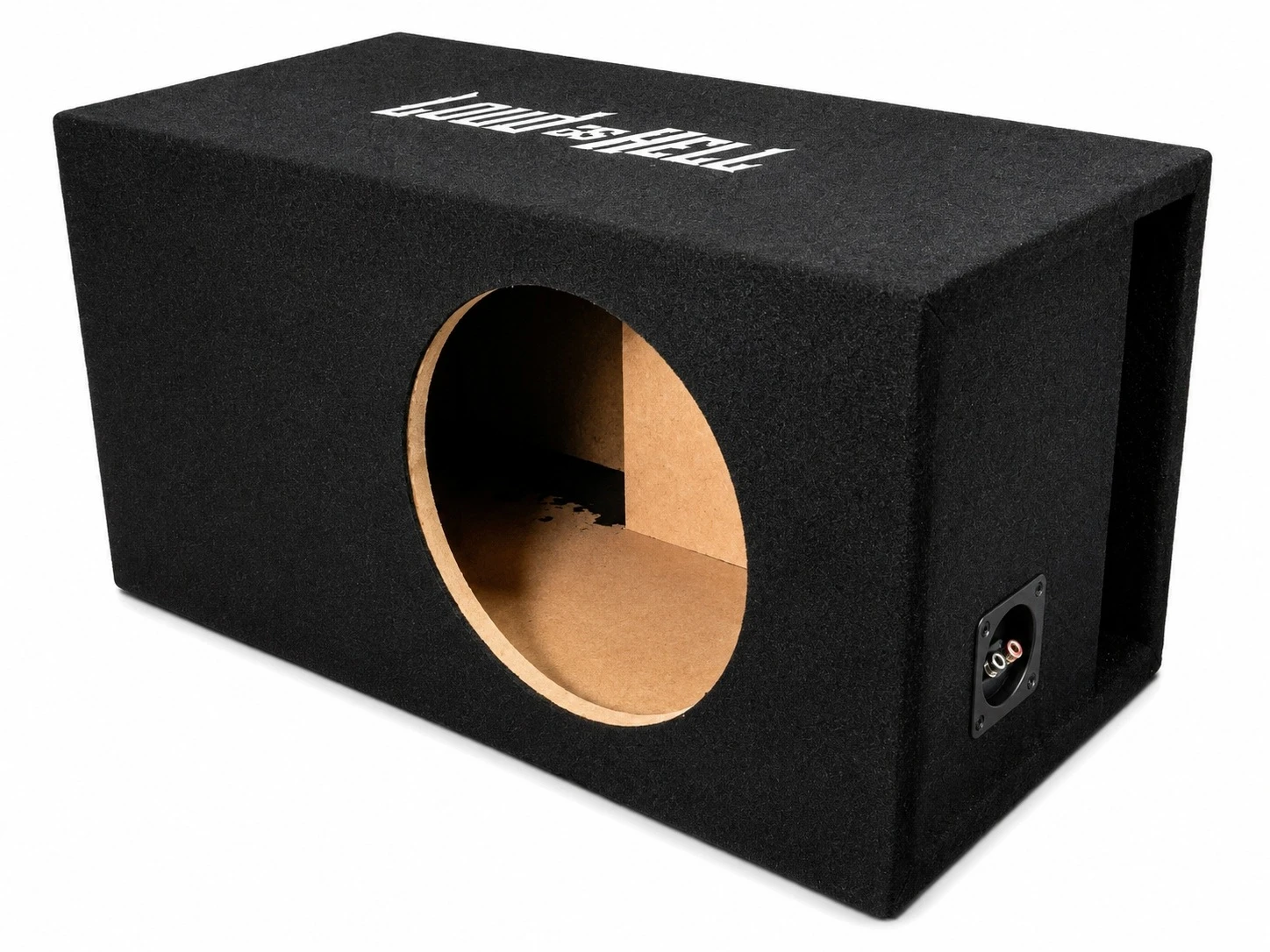

Obudowa Bass Reflex o pojemności 68 litrów została dostrojona do około 36 Hz. Port szczelinowy zapewnia swobodny przepływ powietrza, wysoką skuteczność oraz mocne zejście niskich częstotliwości.

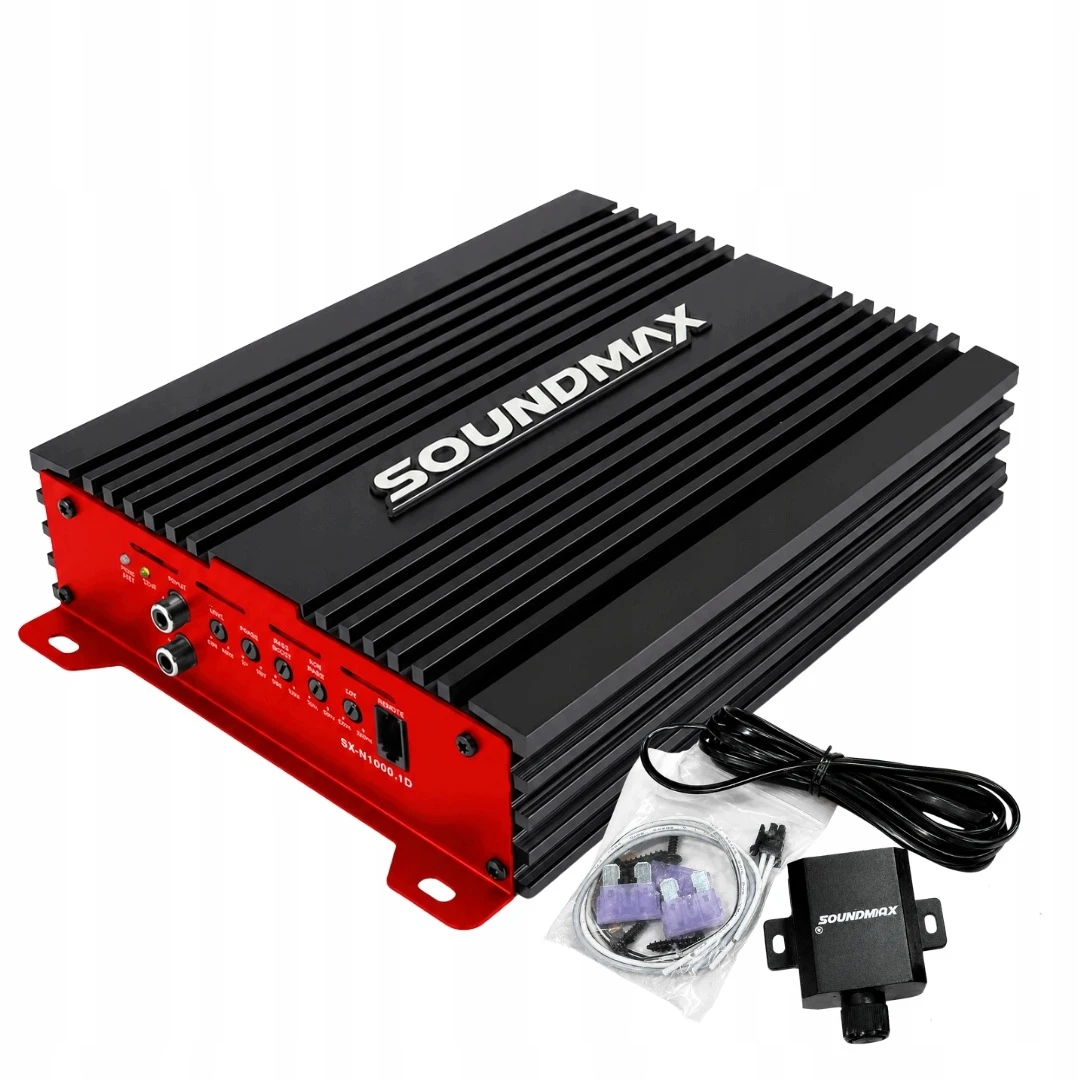

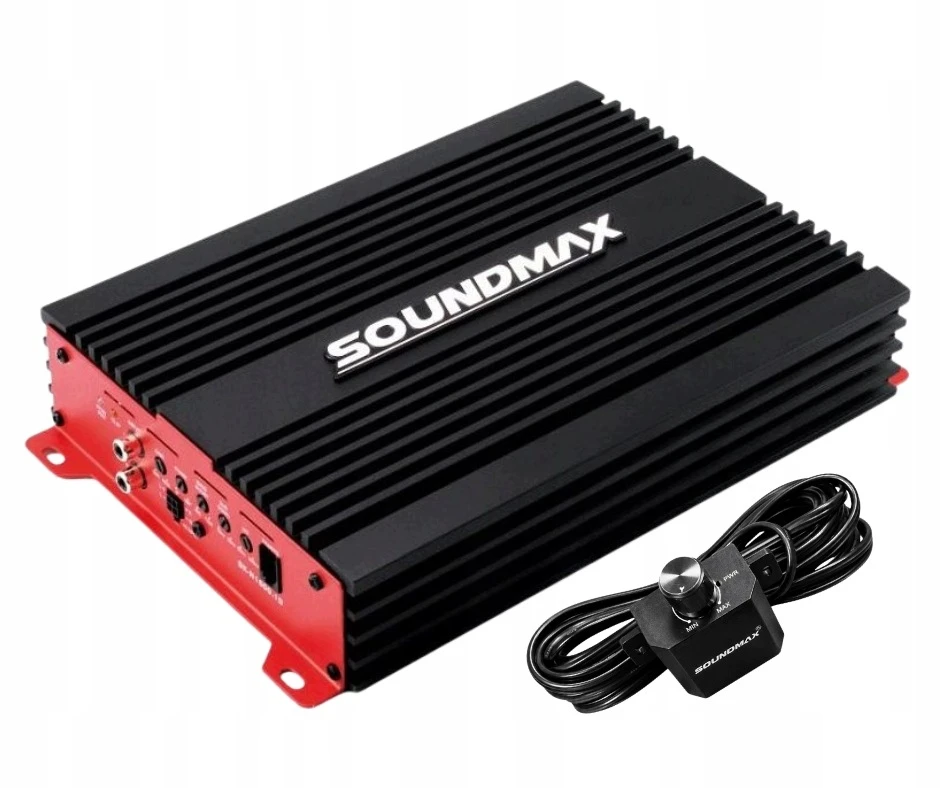

Monoblok SoundMax SX-N1000.1D pracuje w klasie D i oferuje do 1000 W RMS przy 1 Ω. Wyposażono go w filtr dolnoprzepustowy LPF, filtr Subsonic, Bass Boost, regulację fazy, wejście High Level, wskaźnik CLIP oraz pilot regulacji poziomu basu.

Dane techniczne

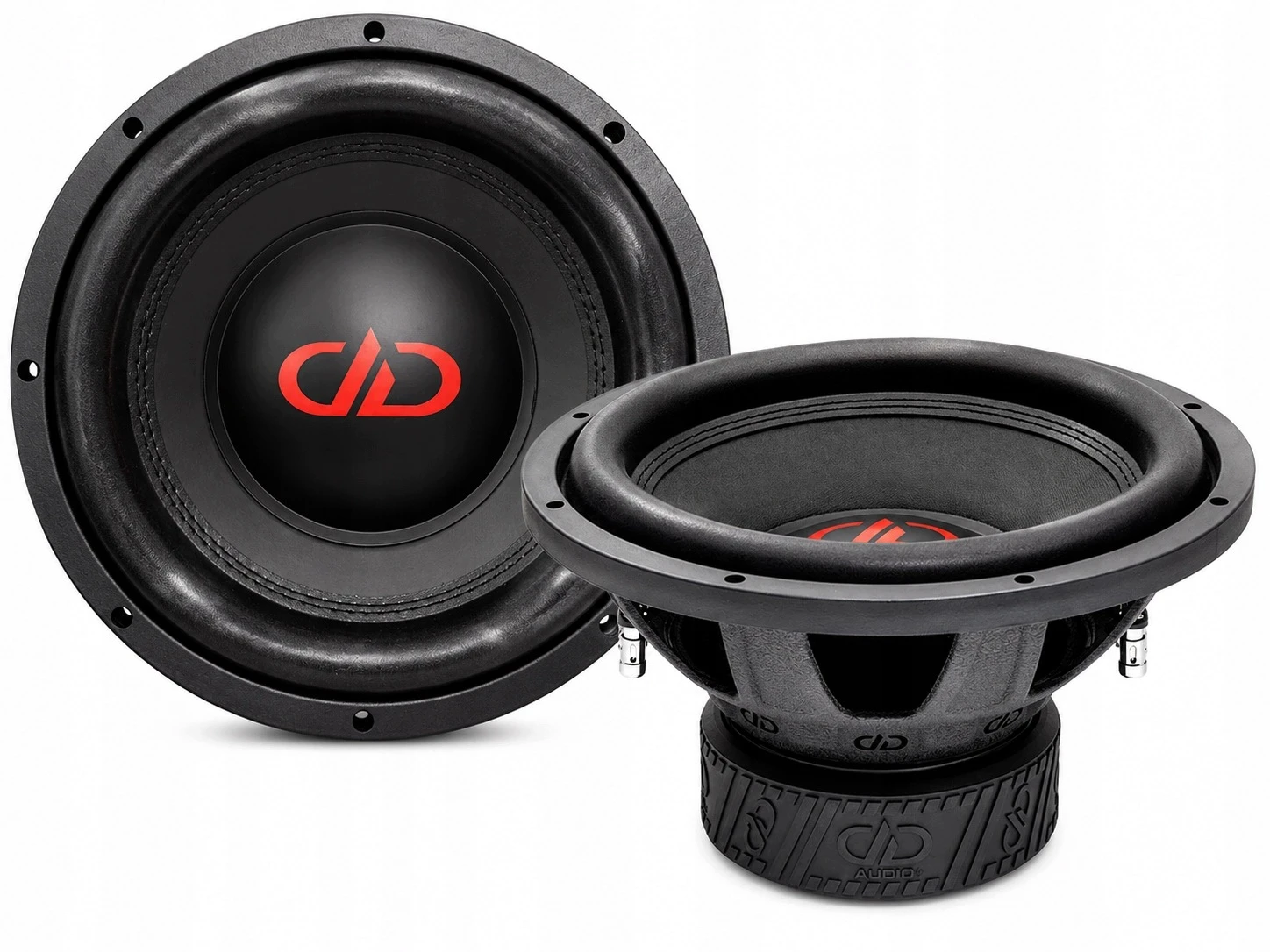

Głośnik basowy DD Audio 312E-D2

• Seria: 300e
• Typ: subwoofer samochodowy
• Moc RMS: 500 W
• Moc maksymalna: 1500 W
• Impedancja: 2 × 2 Ω
• Cewka: 2,5" / 63,5 mm
• System chłodzenia: Free Flow Cooling System
• Zawieszenie: podwójnie szyte EROM
• Membrana: włókno szklane i nieprasowany papier
• Dolne zawieszenie: dwuwarstwowe
• Fs: 37 Hz
• Qts: 0,64
• Vas: 22,31 l
• BL: 26 Tm
• Xmax: 14 mm
• Xmech: 30 mm
• Głębokość montażowa: 186 mm

Obudowa Bass Reflex 68 L

• Typ: Bass Reflex
• Pojemność: 68 litrów
• Strojenie: około 36 Hz
• Port: szczelinowy, umieszczony po prawej stronie
• Materiał: płyta MDF
• Wykończenie: czarne
• Otwór montażowy: 279,3 mm
• Deklarowana głębokość montażowa: 167,9 mm
• Terminal przyłączeniowy z ABS
• Przewody wewnętrzne OFC 12 GA: 2 × 60 cm
• Wysokość: 38 cm
• Szerokość: 76 cm
• Głębokość: 37 cm

Wzmacniacz SoundMax SX-N1000.1D

• Typ: monoblok
• Liczba kanałów: 1
• Klasa pracy: D
• Moc RMS przy 4 Ω: 370 W
• Moc RMS przy 2 Ω: 600 W
• Moc RMS przy 1 Ω: 1000 W
• Stabilna praca przy 1 Ω
• Pasmo przenoszenia: 10–160 Hz
• THD: <0,15%
• Stosunek sygnału do szumu: >90 dB
• Czułość wejściowa: 200 mV – 8 V
• Filtr dolnoprzepustowy LPF
• Filtr Subsonic
• Regulacja Bass Boost
• Regulacja fazy
• Wejścia RCA
• Wejście High Level
• Wskaźnik CLIP
• Pilot regulacji poziomu basu

Zawartość zestawu

• Głośnik basowy DD Audio 312E-D2
• Obudowa Bass Reflex 68 l
• Terminal przyłączeniowy
• Przewody wewnętrzne OFC
• Wzmacniacz SoundMax SX-N1000.1D
• Pilot regulacji poziomu basu
• Przewód do pilota
• Instrukcje obsługi
• Oryginalne opakowania producentów

Ważna informacja montażowa

W przekazanych danych głębokość montażowa subwoofera wynosi 186 mm, natomiast dla obudowy podano 167,9 mm. Przed montażem należy sprawdzić rzeczywistą ilość miejsca wewnątrz obudowy. Może być konieczne zastosowanie dystansu montażowego.

Należy również zweryfikować zgodność otworu montażowego obudowy z rzeczywistą średnicą montażową subwoofera.

Podsumowanie

Zestaw DD Audio 312E-D2 + obudowa Bass Reflex 68 l + SoundMax SX-N1000.1D został przygotowany dla osób oczekujących mocnego, dynamicznego i dobrze kontrolowanego basu.

Subwoofer o mocy 500 W RMS, obudowa strojona do około 36 Hz oraz monoblok oferujący do 1000 W RMS przy 1 Ω tworzą wydajną konfigurację do codziennego słuchania muzyki i bardziej wymagających systemów Car Audio.

Pilot regulacji basu ułatwia sterowanie poziomem niskich częstotliwości z miejsca kierowcy, natomiast rozbudowane filtry wzmacniacza pozwalają precyzyjnie dopasować jego pracę do głośnika oraz zastosowanej obudowy.
